P-0221-001 - 第226页
MODEL TPM-200F/R 0207-001 224 カバー部 COVER SECTION Fig. P-2 前後扉 Front/Rear Door Fig.P-2 TPM-200F/R 101 176 175 174 174 175 176 102 102 117 112 115 117 180 115 168 169 170 168 169 170 112 161 162 163 103 173 171 172 173 171…
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
223
P-1
1 630 111 7140 STAY 1 782P--110-001
2 630 111 7157 STAY 2 782P--110-002
3 630 111 7164 STAY 1 782P--110-003
4 630 114 0544 BRACKET 1 782P--110-004
5 630 114 0551 BRACKET 1 782P--110-005
6 630 114 0568 BRACKET 1 782P--110-006
7 630 114 0575 BRACKET 1 782P--110-007
61 411 141 0703 NUT HEX 6 4 782P--110-061
62 630 001 0237 WASHER 16 782P--110-062
63 411 141 3001 WASHER SPR 6 16 782P--110-063
64 630 000 7893 BOLT,HEX-SCT 16 782P--110-064
65 630 001 0220 WASHER 12 782P--110-065
66 411 141 6705 WASHER SPR 5 12 782P--110-066
67 630 000 7770 BOLT,HEX-SCT 12 782P--110-067
MODEL TPM-200F/R
0207-001
224
カバー部 COVER SECTION

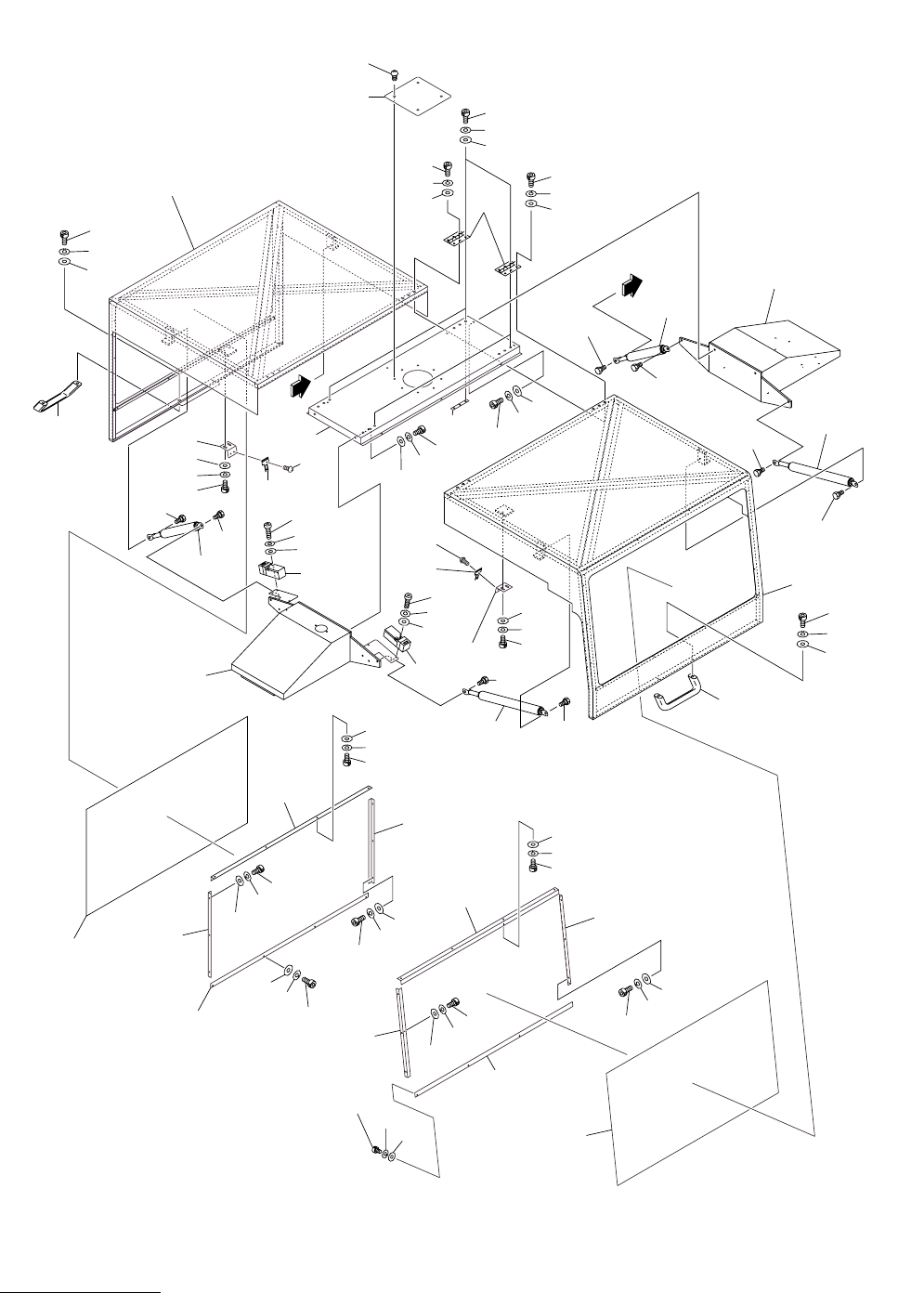

Fig. P-2 前後扉 Front/Rear Door
Fig.P-2
TPM-200F/R
101
176
175
174
174
175
176
102
102
117
112
115
117
180
115
168
169
170
168
169
170
112
161
162
163
103
173
171
172
173
171
172
175
178
174
175
177
174
175
178
174
108
108
105
102
104
112
106
116
179
109
110
112
113
114
108
108
107
See Fig R-4
Key No.309
See Fig R-4
Key No.308
103
102
112
112
112
112
111
107
163
162
161
163
162
161
111
161
162
163
161
162
163
164
162
161
161
162
163
167
166
165
167
166
165
180
101
A
A
164
162
161
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
225
P-2
101 630 088 5347 SWITCH,LIMIT(DOOR SWITCH) 2 SQ001,002 782P--110-101
102 630 114 1961 SPRING 4 782P--110-102
103 630 096 8965 HANDLE 2 782P--110-103
104 630 008 9134 HINGE 4 782P--110-104
105 630 114 0506 COVER 1 782P--110-105
106 630 114 0513 COVER 1 782P--110-106
107 630 112 1178 COVER 2 782P--110-107
108 630 112 1215 STAY 4 782P--110-108
109 630 112 1208 STAY 1 782P--110-109
110 630 112 1192 STAY 1 782P--110-110
111 630 112 1185 STAY 2 782P--110-111
112 630 108 1854 PIN,HINGE 8 782P--110-112
113 630 114 0490 COVER 1 782P--110-113
114 630 112 1154 PLATE 8 782P--110-114
115 630 112 1369 BRACKET 2 782P--110-115
116 630 114 0629 COVER 1 782P--110-116
117 630 096 8101 SWITCH,LIMIT 2 782P--110-117
161 411 141 3902 WASHER V 3X7X0.5 28 782P--110-161
162 411 141 2806 WASHER SPR 3 28 782P--110-162
163 630 000 7503 BOLT,HEX-SCT 20 782P--110-163
164 630 000 7497 BOLT,HEX-SCT 8 782P--110-164
165 411 119 2104 WASHER V 4X9X0.8 4 782P--110-165
166 411 008 1706 WASHER SPR 4 4 782P--110-166
167 411 113 2407 SCR PAN 4X30 4 782P--110-167
168 411 141 4008 WASHER V 4X9X0.8 4 782P--110-168
169 411 141 2905 WASHER SPR 4 4 782P--110-169
170 630 000 7633 BOLT,HEX-SCT 4 782P--110-170
171 630 000 8012 BOLT,HEX-SCT 4 782P--110-171
172 411 141 4503 WASHER V 8X17X1.6 4 782P--110-172
173 411 141 3100 WASHER SPR 8 4 782P--110-173
174 411 141 4305 WASHER V 6X12.5X1.6 28 782P--110-174
175 411 141 3001 WASHER SPR 6 28 782P--110-175
176 630 000 7879 BOLT,HEX-SCT 4 782P--110-176
177 630 000 7763 BOLT,HEX-SCT 12 782P--110-177
178 630 000 7787 BOLT,HEX-SCT 12 782P--110-178
179 411 140 8007 SCR TRS 5X6 4 782P--110-179
180 411 051 1708 SCR TRS 4X6 4 782P--110-180
