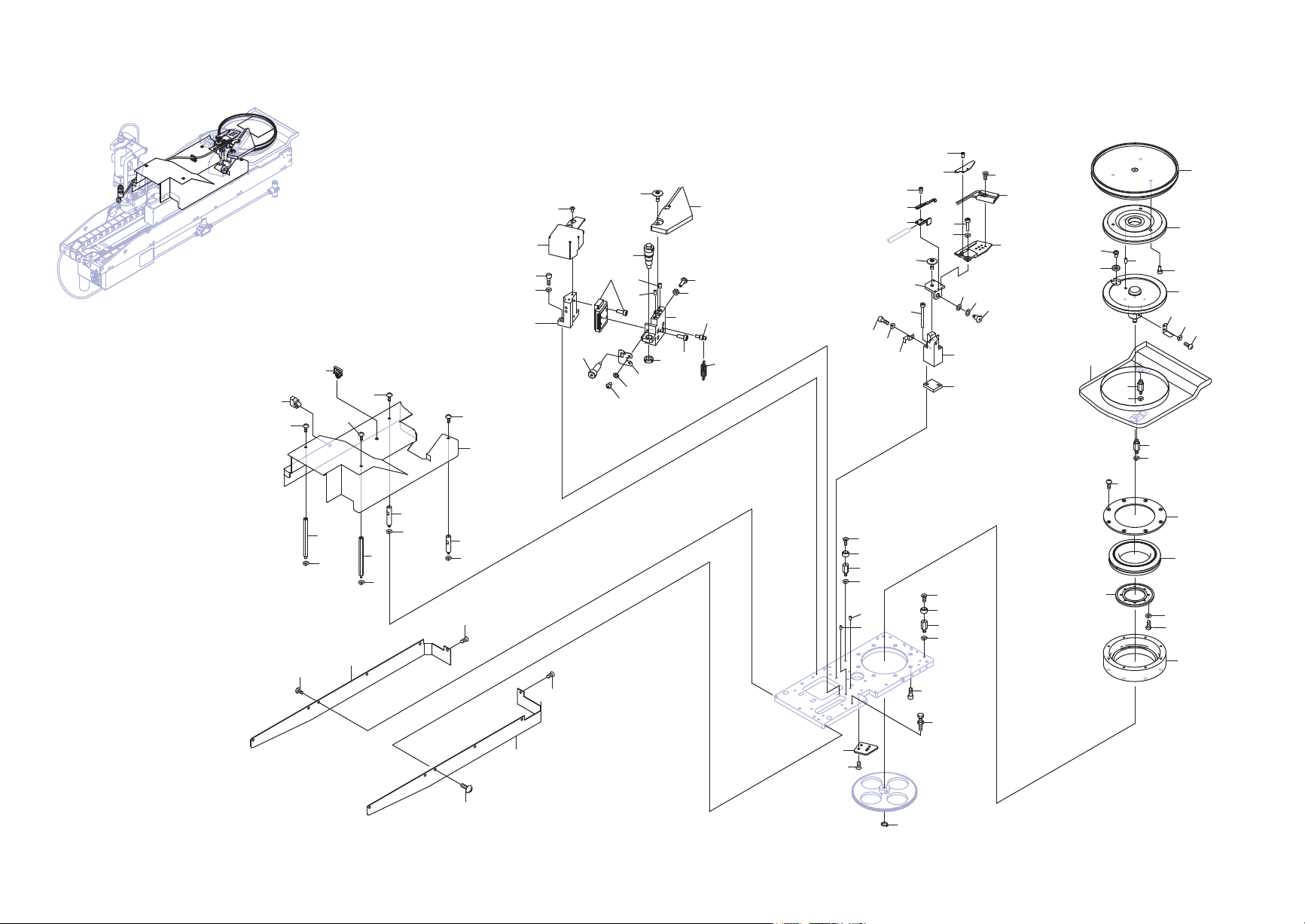

ROTARY-TYPE DIP FLUX UNIT (DFU-R, High-speed-Type) 3/
2UGTYF000114
50
PTS- NADFU- 09
ROTARY-TYPE DIP FLUX UNIT (DFU-R, High-speed-Type) 3/
ロータリー式ディップフラックスユニット (DFU-R, 高速タイプ) 3/
2UGTYF000114
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 PB81183 1 COVER, SIDE
カバー サイド
3 K5202D 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(ｽﾃﾝﾚｽ)
4 K53581 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(ｽﾃﾝﾚｽ)
5 PB81193 1 COVER, SIDE
カバー サイド
6 K5202D 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(ｽﾃﾝﾚｽ)
7 K53581 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(ｽﾃﾝﾚｽ)
9 2MDLYF032701 1 COVER
カバー
10 2MDLYF020001 2 SHAFT
シャフト
11 S30586 1 SPACER
スペーサ
BSU-333
12 S30589 1 SPACER
スペーサ
BSU-329
13 W1021C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
14 K5202D 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(ｽﾃﾝﾚｽ)
15 S10610 2 SADDLE
サドル
WS-SE-1
20 PM030B1 1 BKT, PIVOT
ＢＫＴ 支点
21 H57109 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X040(ｽﾃﾝﾚｽ)
22 2MDLYF032100 1 SPACER
スペーサ
23 PB80381 1 RETAINER, WIRING
押え 配線
24 H5710N 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
25 W1021C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
26 2MDLYF031201 1 BKT, SENSOR
ＢＫＴ センサ
27 2MDLYF032402 1 SCREW
ネジ
28 PM02YL4 1 PIN, PIVOT
ピン 支点
29 W1008B 1 WASHER
ワッシャ
WW- 6 ｳｪｰﾌﾞﾜｯｼｬ
30 PB81351 1 WASHER
ワッシャ
31 2MDLYF029002 1 BKT, SENSOR
ＢＫＴ センサ
32 H5710A 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(ｽﾃﾝﾚｽ)
33 W61506 2 WASHER, FLAT
ワッシャ 平
SPWF2
34 2MDLYF037700 1 SENSOR, FIBER
センサ ファイバ
FU-2992
35 K53580 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(ｽﾃﾝﾚｽ)
37 2MDLYF035900 1 HOLDER
ホルダ
38 2MDLYF035801 1 RETAINER
押え
39 H5710A 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(ｽﾃﾝﾚｽ)
40 2MDLYF029401 1 COVER
カバー
41 K63379 2 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M01.4X003 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
42 2MDLYF019702 1 SHAFT
シャフト
42.1 S1028A 1 CIR-CLIP
サークリップ
STW 6
43 H21455 1 PIN, NEEDLE
ピン ニードル
φ4X8 F6C3
44 2MDLYF018302 1 MAGNET
マグネット
45 K5178G 1 SCREW, C/R PAN
小ネジ 十穴鍋
M03X003(ｽﾃﾝﾚｽ)
46 PB76062 1 DOG
ドッグ
47 K52551 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
48 W1021C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
49 PM01WC2 1 RETAINER, BEARING
押え ベアリング
50 K52551 8 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
51 H79761 1 BEARING
ベアリング
CRBHV5013AT1P5
52 PM01WD1 1 RETAINER, BEARING
押え ベアリング
53 K52551 8 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
54 W1021C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
55 PM030M0 1 HOLDER, BEARING
ホルダ ベアリング
56 H5711K 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(ｽﾃﾝﾚｽ)
57 PB78912 1 HOLDER
受け
