BRIDGE-TYPE DIP FLUX UNIT (DFU-B)(For MW U) 1/ ブリッジ式ディップフラックスユニット (DFU -B)(MW U用) 1/ 2UDLYF000 107 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 330 H5710N 2 BOLT, HEX S OCKET …
BRIDGE-TYPE DIP FLUX UNIT (DFU-B)(For MWU) 1/
ブリッジ式ディップフラックスユニット (DFU-B)(MWU用) 1/
2UDLYF000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
273 PB76012 1 BKT
ＢＫＴ
274 H5287C 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(ｽﾃﾝﾚｽ)
275 W1106M 2 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
276 K5335B 4 CONTROLLER, SPEED
コントローラ スピード
JSU4-C
277 H5284D 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X050(ｽﾃﾝﾚｽ)
278 W1021C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
279 N1076T 2 NUT, HEX
ナット 六角
M03 P=0.5(ｽﾃﾝﾚｽ)
280 PB0AEY0 1 BKT
ＢＫＴ
281 K5359D 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(ｽﾃﾝﾚｽ)
283 H1065M 1 VALVE, SOL
バルブ ＳＯＬ
040-4E2-PSL-1L-DC24V
284 H5710G 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X015(ｽﾃﾝﾚｽ)
285 W1105A 2 WASHER, LOCK
ワッシャ スプリング
2M/M(ｽﾃﾝﾚｽ)
286 A4067A 3 ELBOW
エルボ
M-3ALU-4
288 H5287C 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(ｽﾃﾝﾚｽ)
290 PB84025 1 BKT
ＢＫＴ
291 H5710N 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
292 W1021C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
293 PJ18820 1 GUIDE
ガイド
294 K53582 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(ｽﾃﾝﾚｽ)
296 PH00545 1 BKT, CLAMP
ＢＫＴ クランプ
297 K53583 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(ｽﾃﾝﾚｽ)
298 RH38233 1 HARNESS
ハーネス
299 N1076C 1 NUT, HEX
ナット 六角
M03 P=0.5 3ｼｭ(ｽﾃﾝﾚｽ)
300 K5358E 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(ｽﾃﾝﾚｽ)
301 PZ32161 1 CLAMPER
クランパ
302 H2039T 1 PIN, SPRING
ピン スプリング
φ1.5X 8
303 PZ02321 1 SPRING
スプリング
308 PM091F1 1 PLATE
プレート
309 PM091G2 1 PLATE
プレート
309.1 H2096W 1 PIN, PARALLEL
ピン 平行
φ04X08 B種(h8) SUS
310 PZ35743 1 NAMEPLATE
銘板
311 H5710R 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X018(ｽﾃﾝﾚｽ)
312 W1021C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
313 W1038R 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(ｽﾃﾝﾚｽ)
314 S2025A 3 SHEET
シート
CTAM1
315 K5208B 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(ｽﾃﾝﾚｽ)
316 K5202D 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(ｽﾃﾝﾚｽ)
317 PM0L0A3 1
PLATE
プレート
318 H5710W 1
BOLT, HEX SOCKET
ボルト 六角穴
M03X030(ｽﾃﾝﾚｽ)
319 W1021C 1
WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
320 PM0L0C2 1
PLATE
プレート
321 K53581 2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(ｽﾃﾝﾚｽ)
321.1 K51864 2
SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(ｽﾃﾝﾚｽ)
322 PM0L0B1 1
PLATE
プレート
323 H5710W 2
BOLT, HEX SOCKET
ボルト 六角穴
M03X030(ｽﾃﾝﾚｽ)
324 W1021C 2
WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
325 PM0L0D2 1
HOLDER
ホルダ
326 H57103 2
BOLT, HEX SOCKET
ボルト 六角穴
M04x016(ｽﾃﾝﾚｽ)
327 W1106M 2
WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
328 H63185 2
BUSHING
ブシュ
80F-610
329 PB0AFX0 1
RETAINER
押え
80
PTS- NADFU- 09
BRIDGE-TYPE DIP FLUX UNIT (DFU-B)(For MWU) 1/
ブリッジ式ディップフラックスユニット (DFU-B)(MWU用) 1/
2UDLYF000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
330 H5710N 2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
331 W1021C 2
WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
332 PB0AFW0 1
RETAINER
押え
333 K53581 2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(ｽﾃﾝﾚｽ)
334 PM0KZY2 1
SHAFT
シャフト
335 PM0KZZ2 1
SHAFT
シャフト
336 PZ60900 1
SPRING
スプリング
337 PB0AFA2 1
COVER
カバー
338 K5202C 3
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X003(ｽﾃﾝﾚｽ)
339 PB84261 1
RETAINER, PIPE
押え パイプ
340 K5255K 1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(ｽﾃﾝﾚｽ)
341 W1021C 1
WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
342 PM0KZX0 1
BKT
ＢＫＴ
343 H5276T 2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(ｽﾃﾝﾚｽ)
344 W1021C 2
WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
345 M60606 1
METER, MICRO
メータ マイクロ
MHA4-13L(No.148-854)
346 PM030G1 1
NUT
ナット
347 XG02130 1
GUIDE, RAIL
ガイド レール
348 H5710M 2
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(ｽﾃﾝﾚｽ)
349 PM0L0E2 1
SLIDE
スライド
350 H5710N 4
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
351 PZ35910 1 NAMEPLATE
銘板
353 2MDLYF026200 1 BKT
ＢＫＴ
Option
354 H5278H 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(ｽﾃﾝﾚｽ)
Option
355 H66757 1 BOLT, STOPPER
ボルト ストッパ
SSTCB4-20 Option
81
PTS- NADFU- 09
BB
BB
EE
DD
Ref.1/3
Ref.1/3
JJ
Ref.1/3
1
2
2
2
2
4
4
4.1
4.1
5
5
6
6
7
7.1
7.3
7.4
8
9
9
10
10
10
11
11
11
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
38
39
41
42
44
45
46
46
47
50
54
55
57
58
59
60
61
62
63
64
65
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
94
95
66
67
68
62
48
49
12
9
9
2
2
2
2
3
3
3
3
3
3
3
2
2
2
2
14.1
2UDLYF000107
ࣈࣜࢵࢪᘧࢹࢵࣉࣇࣛࢵࢡࢫࣘࢽࢵࢺ')8%0:8⏝

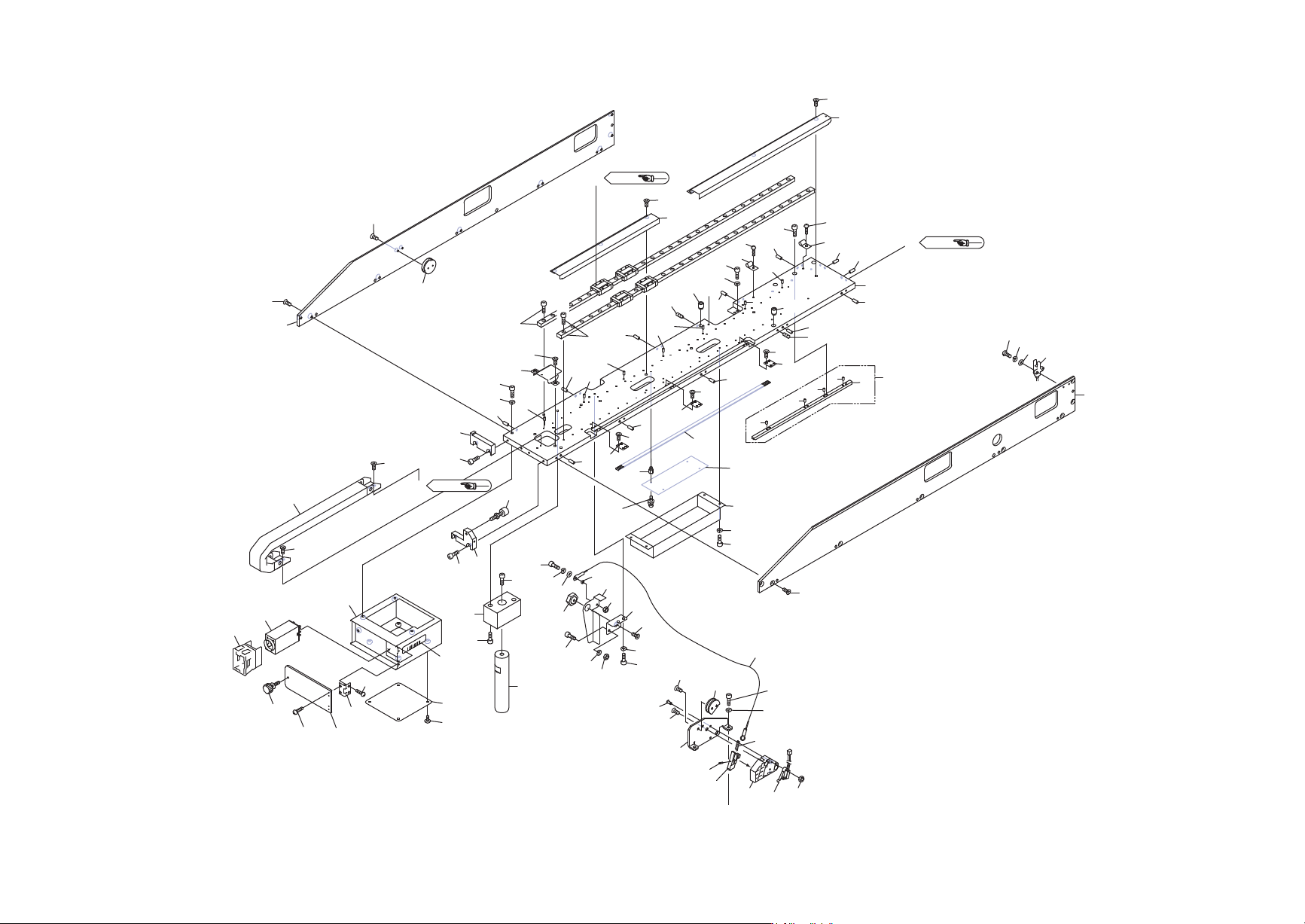

BRIDGE-TYPE DIP FLUX UNIT (DFU-B)(For MWU) 2/
82
PTS- NADFU- 09
