PTS-NADFU-09 - 第99页

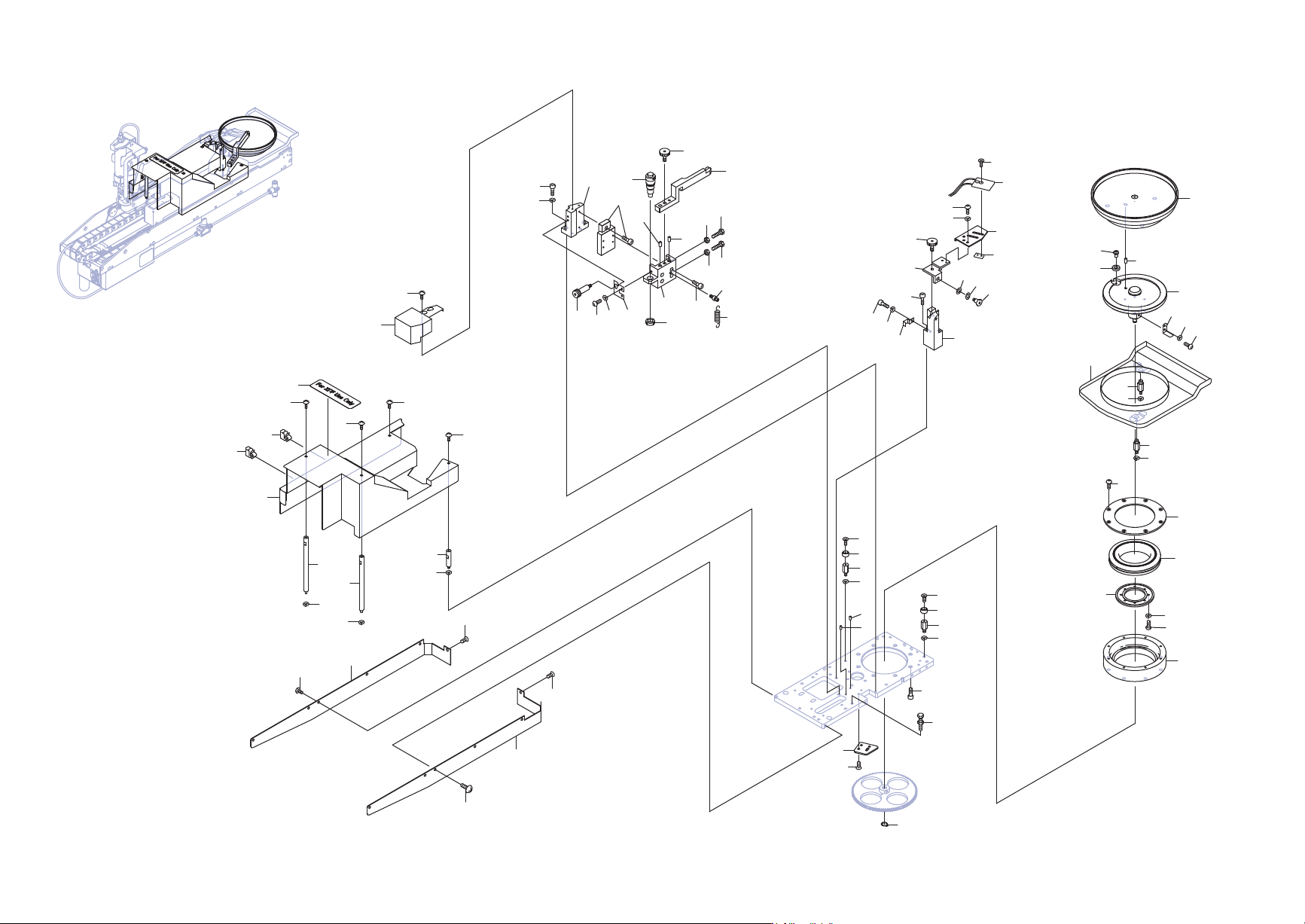

ROTARY-TYPE DIP FLUX UNIT (DFU-R)(For XPF) 3/ ロータリー式ディップフラックスユニット (DFU -R)(XP F用） 3/ 2UGGYF000107 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 PB811 83 1 COVER, SIDE カバー サイド…

100%1 / 111
20
21
23
24
25
26
27
28
29
30
31
36
35
33
32
34
41
43
42
45
44
46
47
48
58
58
59
57
17
18
80
82
95
96
91
93
87
89
90
83
85
85
86
86
88
84
84
92
94
78
79
77
59
62
61
63
52
54
49
51
55
50
53
60
2
3
4
5
6
7
56
97
98
99
42.1
75
75
62
61
63
60
12
13
14
14
14
10
10
13
13
14
9
15
15
9.1
2UGGYF000107
࣮ࣟࢱ࣮ࣜᘧࢹ࢕ࢵࣉࣇࣛࢵࢡࢫࣘࢽࢵࢺ')85;3)⏝㸧
ROTARY-TYPE DIP FLUX UNIT (DFU-R)(For XPF) 3/
98
PTS- NADFU- 09
ROTARY-TYPE DIP FLUX UNIT (DFU-R)(For XPF) 3/
ロータリー式ディップフラックスユニット (DFU-R)(XPF用） 3/
2UGGYF000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 PB81183 1 COVER, SIDE
カバー　サイド
3 K5202D 5 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(ｽﾃﾝﾚｽ)
4 K53581 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(ｽﾃﾝﾚｽ)
5 PB81193 1 COVER, SIDE
カバー　サイド
6 K5202D 5 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(ｽﾃﾝﾚｽ)
7 K53581 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(ｽﾃﾝﾚｽ)
9 2MGGYF001301 1 COVER
カバー
9.1 2MGGYF001400 1 SEAL
シール
10 2MGGYF001500 2 SHAFT
シャフト
12 S30589 1 SPACER
スペーサ
BSU-329
13 W1021C 3 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
14 K5202D 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(ｽﾃﾝﾚｽ)
15 S10610 2 SADDLE
サドル
WS-SE-1
17 PB80451 1 COVER
カバー
18 K5202D 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(ｽﾃﾝﾚｽ)
20 2MGGYF001100 1 BKT, PIVOT
ＢＫＴ　支点
21 H57108 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X035(ｽﾃﾝﾚｽ)
23 PB80381 1 RETAINER, WIRING
押え　配線
24 H5710N 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(ｽﾃﾝﾚｽ)
25 W1021C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
26 PM030A2 1 BKT, SENSOR
ＢＫＴ　センサ
27 PM01YS2 1 SCREW
ネジ
28 PM02YL4 1 PIN, PIVOT
ピン　支点
29 W1008B 1 WASHER
ワッシャ
WW- 6 ｳｪｰﾌﾞﾜｯｼｬ
30 PB81351 1 WASHER
ワッシャ
31 PB82913 1 BKT
ＢＫＴ
32 K5255K 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(ｽﾃﾝﾚｽ)
33 W1021C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
34 S40527 1 SENSOR, FIBER
センサ　ファイバ
FU-2992
35 K53582 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(ｽﾃﾝﾚｽ)
36 PB79481 1 NUT
ナット
41 2MGGYF001201 1 TRAY
トレイ
42 2MDLYF019700 1 SHAFT
シャフト
42.1 S1028A 1 CIR-CLIP
サークリップ
STW 6
43 H21455 1 PIN, NEEDLE
ピン　ニードル
φ4X8 F6C3
44 2MDLYF018302 1 MAGNET
マグネット
45 K5178G 1 SCREW, C/R PAN
小ネジ　十穴鍋
M03X003(ｽﾃﾝﾚｽ)
46 PB76062 1 DOG
ドッグ
47 K52551 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
48 W1021C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
49 PM01WC2 1 RETAINER, BEARING
押え　ベアリング
50 K52551 8 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
51 H60793 1 BEARING
ベアリング
CRBH5013AT1P5
52 PM01WD1 1 RETAINER, BEARING
押え　ベアリング
53 K52551 8 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(ｽﾃﾝﾚｽ)
54 W1021C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
55 PM030M0 1 HOLDER, BEARING
ホルダ　ベアリング
56 H5711K 8 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(ｽﾃﾝﾚｽ)
57 PB78912 1 HOLDER
受け
58 PM02RF3 2 SHAFT
シャフト
59 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
99
PTS- NADFU- 09
ROTARY-TYPE DIP FLUX UNIT (DFU-R)(For XPF) 3/
ロータリー式ディップフラックスユニット (DFU-R)(XPF用） 3/
2UGGYF000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
60 M1004T 2 MAGNET
マグネット
HXCC10
61 K53582 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(ｽﾃﾝﾚｽ)
62 PM026Z2 2 SHAFT
シャフト
63 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
75 H2096H 2 PIN, PARALLEL
ピン　平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
77 PM02ZY2 1 BKT
ＢＫＴ
78 H5300C 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(ｽﾃﾝﾚｽ)
79 W1023C 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(ｽﾃﾝﾚｽ)
80 XG01051 1 GUIDE, RAIL
ガイド　レール
82 PM0KBW0 1 BKT
ＢＫＴ
83 H5275T 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(ｽﾃﾝﾚｽ)
84 H21455 2 PIN, NEEDLE
ピン　ニードル
φ4X8 F6C3
85 H5165C 2 BOLT, HEX
ボルト　六角
M03X010(ｽﾃﾝﾚｽ)
86 N1076T 2 NUT, HEX
ナット　六角
M03 P=0.5(ｽﾃﾝﾚｽ)
87 2MGGYF000900 1 SQUEEGEE
スキージ
88 PM01YS2 1 SCREW
ネジ
89 PM01YB1 1 HOOK, SPRING
フック　スプリング
90 PZ29911 1 SPRING
スプリング
91 PB80341 1 PLATE, FIXED
プレート　固定
92 K5255K 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(ｽﾃﾝﾚｽ)
93 W1021C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
94 PM01YR2 1 SCREW
ネジ
95 M4001E 1 METER, MICRO
メータ　マイクロ
MHC2-6.5C
96 PM030G0 1 NUT
ナット
97 H51365 1 BOLT, STOPPER
ボルト　ストッパ
SSTBB4-20
98 2MDLYF033300 1 HOOK, SPRING
フック　スプリング
99 K53581 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(ｽﾃﾝﾚｽ)
100
PTS- NADFU- 09
