Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser Fra softwareversion SC 712.1 Udgav e 05/2019 DK 6.4 Manuel bakkeho lder E 289 6.4 Manuel bakkeholder E Artikel-nr. 031133 27Sxx Kun manuel tray-holde r-E-hastighed A…
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.3 SIPLACE JTF-MW Fra softwareversion SC 712.1 Udgave 05/2019 DK
288
Advarselsskilt høj vægt
Antal pr. SIPLACE JTF-MW: 1
6
6
6
Høj vægt!
På grund af den høje vægt på SIPLACE JTF-MW (
~ 60 kg) kan der ske
kvæstelser hvis modulet ikke håndteres korrekt.
Løft ikke modulet alene og bær det ikke alene.
Benyt løfteudstyr og egnede løfteteknikker ved fjernelse eller ud
-
skiftning af modul.
Der skal benyttes to personer.
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.4 Manuel bakkeholder E
289
6.4 Manuel bakkeholder E
Artikel-nr. 03113327Sxx Kun manuel tray-holder-E-hastighed
Artikel-nr. 03113012Sxx Kun manuel tray-holder E Flex
Artikel-nr. 03126454Sxx Kun manuel tray-holder E Flex-tilbehørssæt
6

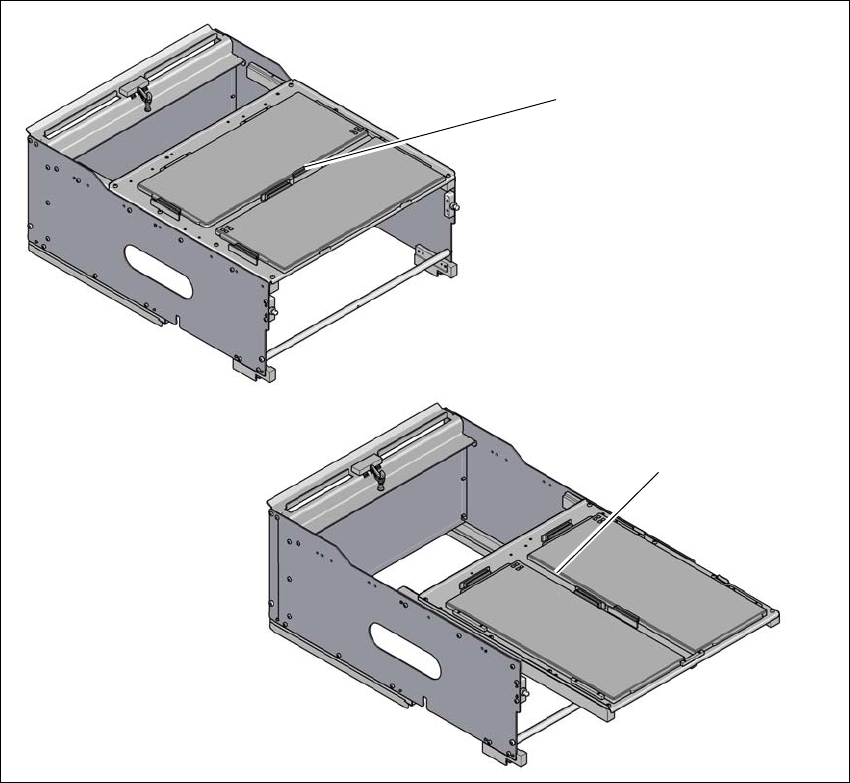

Fig. 6.4 - 1 Manuel bakkeholder E
(1) Manuel bakkeholder E Speed
(2) Manuel bakkeholder E Flex
Manuelle bakkeholder benyttes på position 2 på E by SIPLACE, for samtidig brug af bakkeholder
for 2x Standard JEDEC bakker. Komponenter kan leveres hurtigt med JEDEC Trays ved hjælp af
manuel bakkeholder.
(1)
(2)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.4 Manuel bakkeholder E Fra softwareversion SC 712.1 Udgave 05/2019 DK
290
Når manuelle bakkeholder ikke er til stede, kan alle 60 transportspor på E by SIPLACE-veksel
-
bordet eller fast bord benyttes. Ved enkeltside E by SIPLACE-automater er der i stedet for vek
-
selbord/fast bord en plade (Arbitray Plate E), for brug af manuel bakkeholderkonfiguration.
I
6.4.1 Tekniske data
6
VÆR FORSIGTIG
Undgå kollisioner
Ved ind- og udkørsel af vekselbord må den manuelle bakkeholder ikke være til stede, da
der vil opstå en kollissin med tomtapekanal og holder på pipetteveksler.
Den manuelle bakkeholder må først anbringes på bordet, når bordet er trukket ind.
Inden udkørsel af bordet skal den manuelle bakkeholder fjernes fra bordet.
Positionsbelægning på vekselbord/fast bord
Manuel bakkeholder E Speed
Manuel bakkeholder E Flex
1 til 32
*a
1 til 29
*b
*)a Spor 33-60 er til rådighed for dokning af SIPLACE SmartFeeder E
*)b Spor 30-60 er til rådighed for dokning af SIPLACE SmartFeeder E
Konfiguration i bestykningsautomater
E by SIPLACE Placeringssted 2
Bestykningshovedspektrum SIPLACE TH, PP, CP14/12/6
Maks. flademagasinhøjde inklusive BE
Med SIPLACE TH / SIPLACE PP 25 mm
