3.3.4 Rangeringsafstand til vekselbord
3

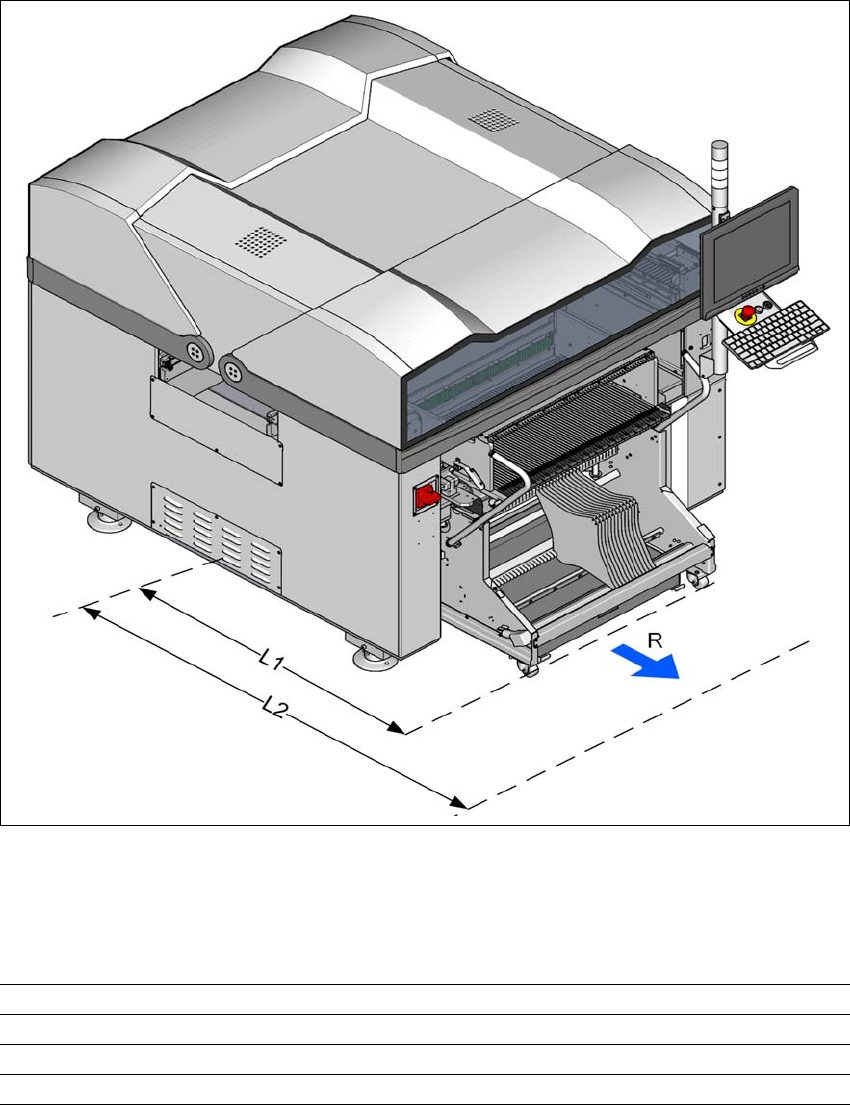

Fig. 3.3 - 7 Rangeringsafstand til vekselbord på E by SIPLACE-automater
Rangeringsradius "R" for vekselbord på E by SIPLACE-automater er:
3
3
Position 1 / position 2
Rangeringsradius R 700 mm
Afstand L1: Maskinmidte på yderkant af vekselbord 1205 mm
Afstand L2: Maskinmidte til væg 1905 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.3 Mål og vægt Fra softwareversion SC 712.1 Udgave 05/2019 DK
114
3.3.5 Tyngdepunkt
3.3.5.1 Maskinens tyngdepunkt
3

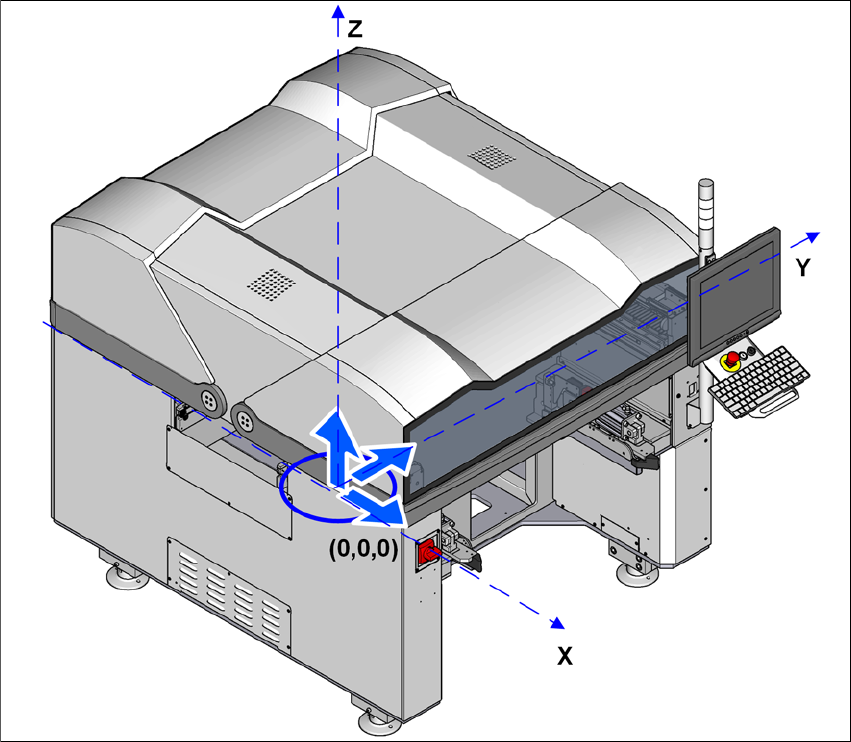

Fig. 3.3 - 8 Tyngdepunkt for E by SIPLACE-automater i millimeter
X-koordinat 0 mm
Y-koordinat 0 mm
Z-koordinater 721 mm
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 900 mm.
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.4 Oversigt over konstruktionsgrupper
115
3.4 Oversigt over konstruktionsgrupper
3.4.1 Oversigt over dobbeltsidede E by SIPLACE-komponenter
3
3

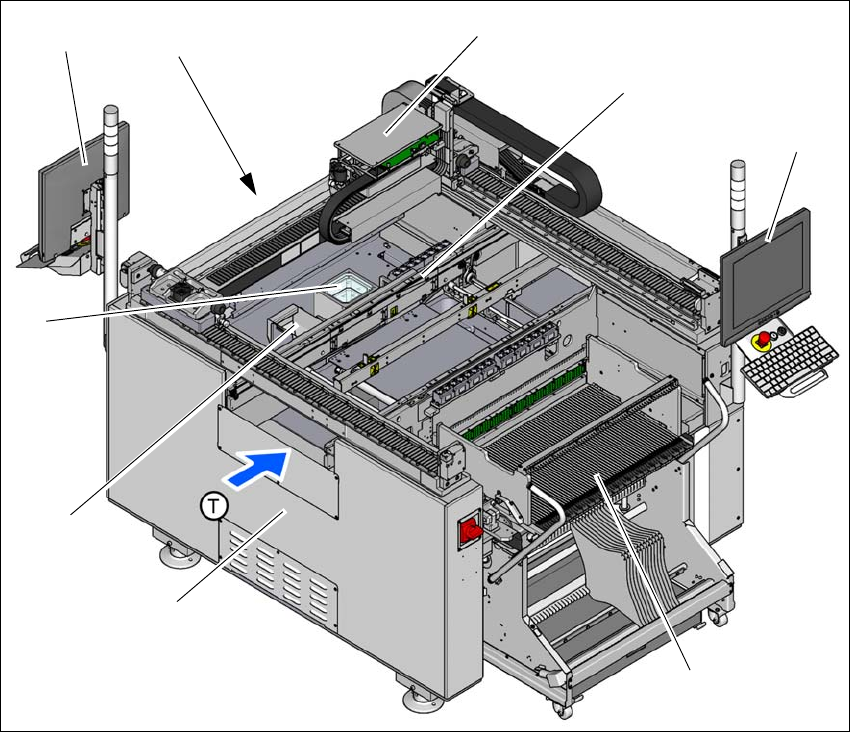

Fig. 3.4 - 1 E by SIPLACE-Automat dobbeltsidet - oversigt over komponenter
(1) Basismodul
(2) Afkastbeholder
(3) Stationære kameraer (tilvalg)
(4) Monitor med tastatur (2x) på position 2 (tilvalg)
(5) Placeringssted 2 med indtrækningsanordning, tapesaks, antitapekanal
(6) Portal med bestykningshoved (i henhold til konfiguration)
(7) Printpladetransport (enkelttransport)
(8) Monitor med tastatur (2x) på position 1
(9) Vekselbord på position 1
(T) Printplade-transportretning
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
