3.5.3 SIPLACE CP6 for højhastigheds IC-bestykning
Artikel-nr, 03105986-xx, SIPLACE CP6
Artikel-nr, 03101672-xx, BE-kamera, Type 30 GigE
3

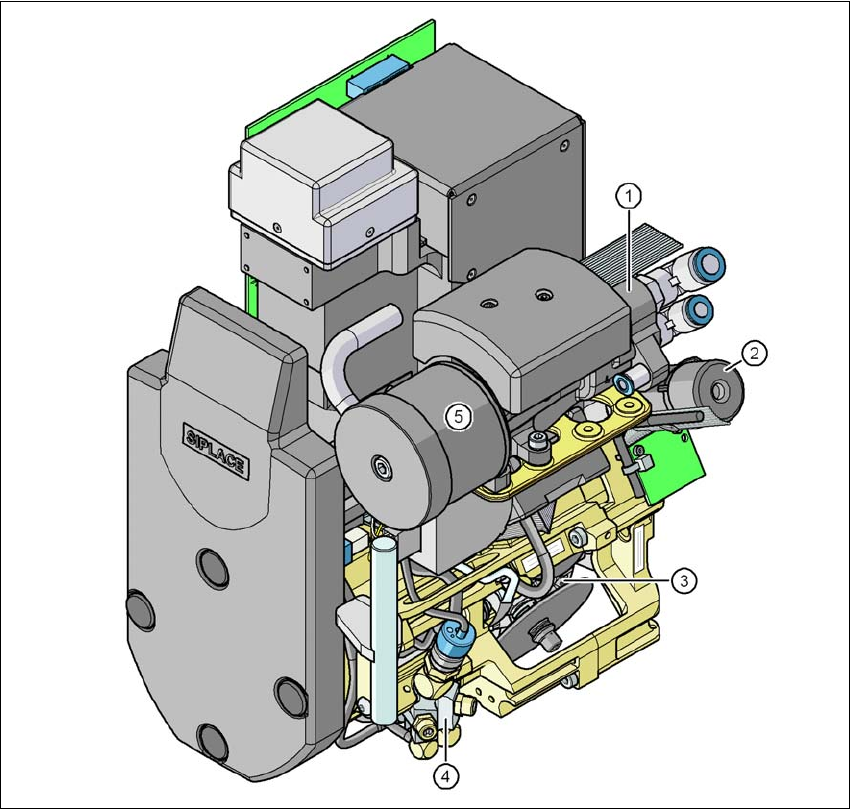

Fig. 3.5 - 5 SIPLACE CP6 - Funktionsgrupper, del 1
(1) Vakuumgenerator
(2) Drejestation, DP-akse
(3) Stjerne med 6 pinoler - stjerneakse
(4) Trykluftstyreventil
(5) Lyddæmper
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.5 Bestykningshoved Fra softwareversion SC 712.1 Udgave 05/2019 DK
126
3
Fig. 3.5 - 6 SIPLACE CP6 - Funktionsgrupper, del 2
3
(1) Mellemfordelerprint, under afdækning
(2) Stjernedrev - DR-motor
(3) Z-aksemotor
(4) Ventilaktuator
(5) BE-kamera, type 30 GigE
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.5 Bestykningshoved
127
3.5.3.1 Beskrivelse
SIPLACE CP6 arbejder efter Collect&Place-princippet. Med det højopløselige digitale BE-kamera
kan SIPLACE CP6 placere komponenter med en kantlængde på op til 27 mm nøjagtigt og meget
hurtigt. Den er derfor ideel for produktioner med en stor andel af ICs. Der kan opnås en betydelig
produktionsstigning selv ved hovedanvendelsesområdet på PLCC 44 op til QFP 208.
3.5.3.2 Sensor til komponent-udsmidningsbeholder
Artikel-nr, 03103405-xx Sensor for den BE-afkastbeholder
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Er fejlvarebeholderen ikke blevet sat korrekt i, kan automaten ikke startes.
– Springer fejlvarebeholderen ud af sin holder under bearbejdningsprocessen, stopper auto
-
maten med det samme for at undgå et hovedcrash.
Hver afkastbeholder overvåges af en sensor.
3.5.3.3 Drift med vakuumpumpe
Der benyttes en vakuumpumpe for SIPLACE CP6, for effektivt vakuum (se afsnit 3.5.4, side 129).
