Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktio nsgrupper Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.5 Bestykningshov ed 127 3.5.3.1 Beskrivelse SIPLACE CP6 arbejder efter Collect&Place-princip…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.5 Bestykningshoved Fra softwareversion SC 712.1 Udgave 05/2019 DK
126
3

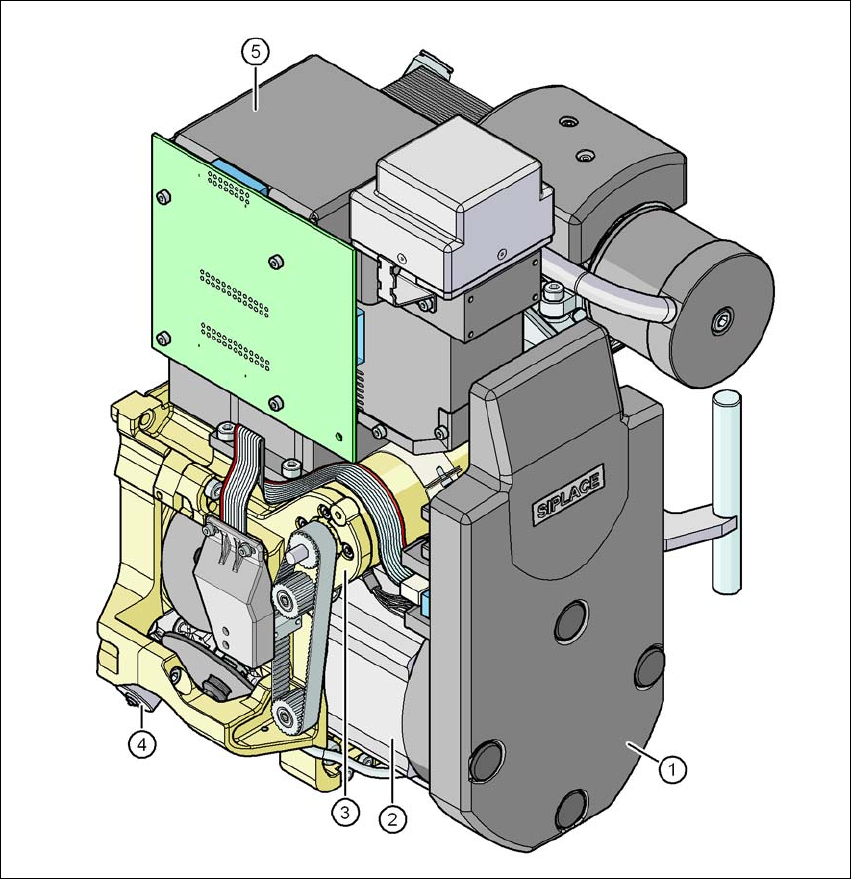

Fig. 3.5 - 6 SIPLACE CP6 - Funktionsgrupper, del 2
3
(1) Mellemfordelerprint, under afdækning
(2) Stjernedrev - DR-motor
(3) Z-aksemotor
(4) Ventilaktuator
(5) BE-kamera, type 30 GigE
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.5 Bestykningshoved
127
3.5.3.1 Beskrivelse
SIPLACE CP6 arbejder efter Collect&Place-princippet. Med det højopløselige digitale BE-kamera
kan SIPLACE CP6 placere komponenter med en kantlængde på op til 27 mm nøjagtigt og meget
hurtigt. Den er derfor ideel for produktioner med en stor andel af ICs. Der kan opnås en betydelig
produktionsstigning selv ved hovedanvendelsesområdet på PLCC 44 op til QFP 208.
3.5.3.2 Sensor til komponent-udsmidningsbeholder
Artikel-nr, 03103405-xx Sensor for den BE-afkastbeholder
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Er fejlvarebeholderen ikke blevet sat korrekt i, kan automaten ikke startes.
– Springer fejlvarebeholderen ud af sin holder under bearbejdningsprocessen, stopper auto
-
maten med det samme for at undgå et hovedcrash.
Hver afkastbeholder overvåges af en sensor.
3.5.3.3 Drift med vakuumpumpe
Der benyttes en vakuumpumpe for SIPLACE CP6, for effektivt vakuum (se afsnit 3.5.4, side 129).
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.5 Bestykningshoved Fra softwareversion SC 712.1 Udgave 05/2019 DK
128
3.5.3.4 Tekniske data
3

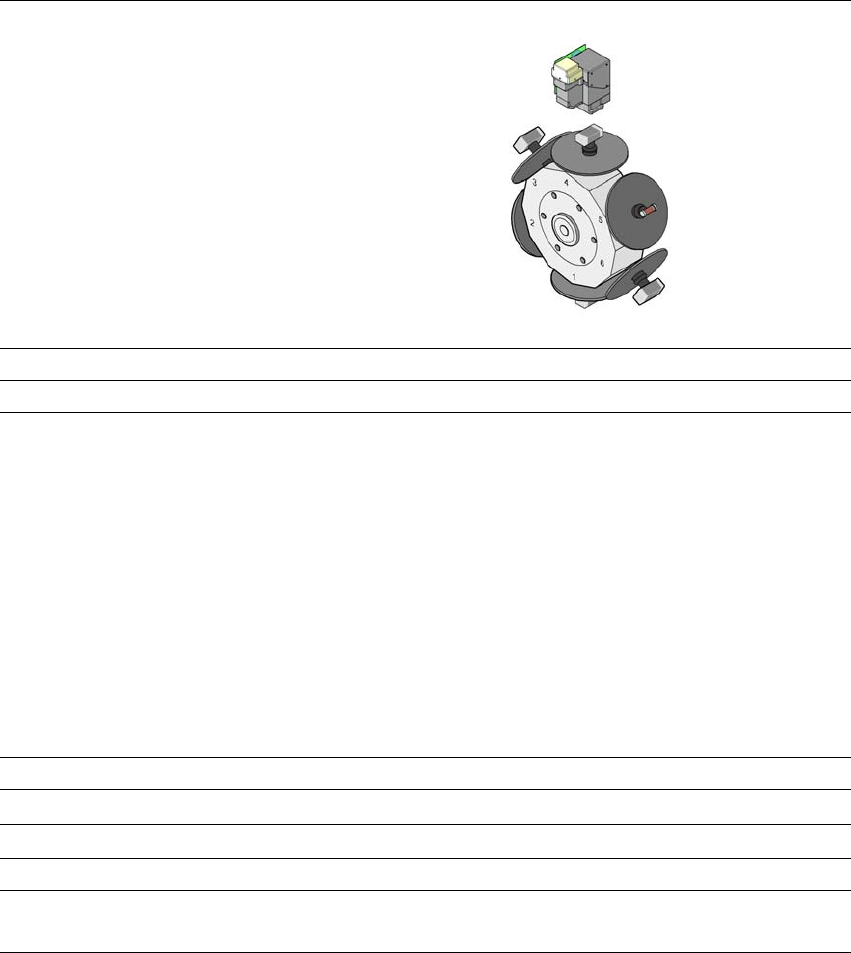

SIPLACE CP6
med BE-kamera Type 30 GigE
BE-spektrum
*a
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kunde
-
specifikke standarder og komponent-emballagetolerancerne.
0201 til 27 x 27 mm²
Komponentspecifikation
Max. højde
Min. benafstand
Min. benbredde
Min. ball-afstand
Min. ball-diameter
Min. mål
Max. mål
Max. vægt
8.5 mm
*b
0,3 mm
0,15 mm
0,25 mm til BE< 18 x 18 mm²
0,35 mm til BE ≥18 x 18 mm²
0,14 mm til BE < 18 x 18 mm²
0,2 mm für BE ≥ 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
*)b 19 mm, når en pipette fjernes, kun med PP-hovedkonfiguration
Pipettetyper 38xx, 39xx
X/Y-nøjagtighed
*c
*)c Nøjagtigheden er målt med udbyderneutral IPC-Standard.
± 52,5 μm/3σ
Vinkelnøjagtighed ± 0,225°/3σ
Belysningsniveauer 5
Indstillingsmuligheder for belys
-
ningsniveauer
256
5
