1 Indledning
Denne betjeningsvejledning er et håndbog hhv. et opslagsværk for betjening og opstilling af E by
SIPLACE
®
-bestykningsautomater. Der er tale om den originale betjeningsvejledning.
I sidehovedet i alle kapitler findes oplysninger om udgavestatus og den softwareversion, som
denne vejledning er gyldig fra.
E by SIPLACE SMT-bestykningsautomat-platform med middel hastighed er specielt udviklet for
mindre og mellemstore elektronikproduktioner.
E by SIPLACE-bestykningsautomater leveres i diverse varianter og konfigurationer:
– Ensidet bestykningsautomat med fast bord eller vekselbord på position 1. Der er intet BE-
bord til rådighed for komponenter på position 2.
– Dobbeltsidet bestykningsautomat med fast bord på position 1 og vekselbord på position 2.
– Dobbeltsidet bestykningsautomat med vekselbord på position 1 og position 2.
– Dobbeltsidet bestykningsautomat med fast bord på position 1 og position 2.
Der kan leveres fem bestykningshoved-konfigurationer for perfekt opfyldelse af produktionskrav:
– SIPLACE CP14
– SIPLACE CP12
– SIPLACE CP12/PP
– SIPLACE CP6/PP
– SIPLACE TH
1 Indledning Betjeningsvejledning E by SIPLACE
1.1 E by SIPLACE enkeltsidet Fra softwareversion SC 712.1 Udgave 05/2019 DK
14
1.1 E by SIPLACE enkeltsidet
1.1.1 E by SIPLACE med vekselbord på position 1
1

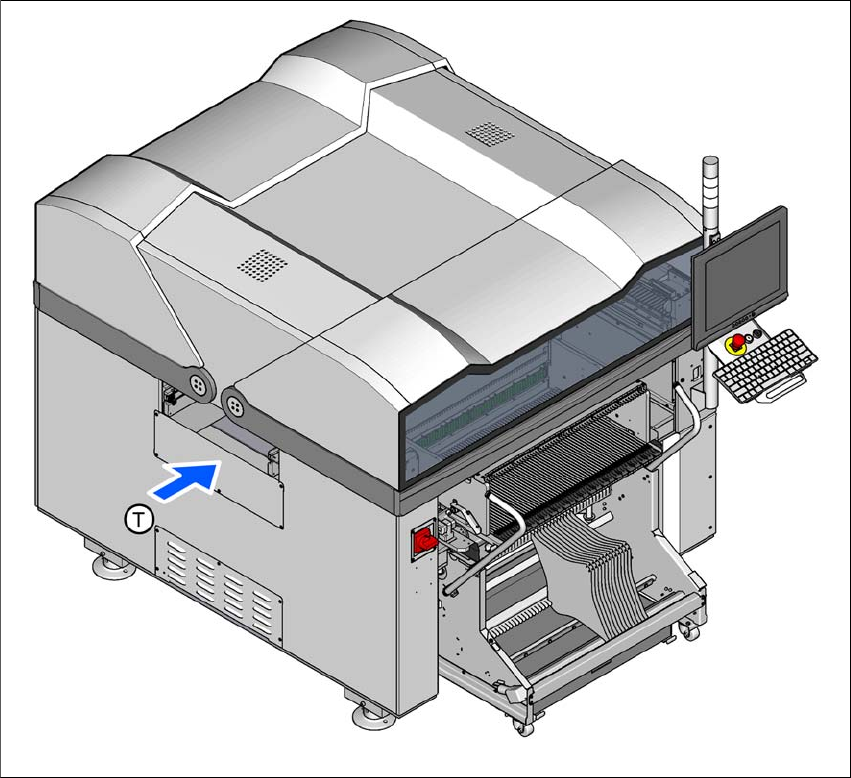

Fig. 1.1 - 1 Enkeltsidet E by SIPLACE-bestykningsautomat med vekselbord på position 1
(T) PCB-transportretning
Betjeningsvejledning E by SIPLACE 1 Indledning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 1.1 E by SIPLACE enkeltsidet
15
E by SIPLACE-bestykningsautomater udmærker sig ved følgende:
– Højeste præcision
– bestykningsydelser helt ind i high-end-procesområdet
– Omfattende komponentudvalg af 01005-komponenter op til størrelse 200 mm x 110 mm.
For bearbejdning af komponenter benyttes følgende bestykningsvarianter:
– Collect&Place og
– Pick&Place
E by SIPLACE-bestykningsautomater råder over en portal. En oversigt over bestykningshoved
-
konfigurationerne findes i afsnittet 3.1.1
fra side 101.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret
-
ning med lineære motorer.
E by SIPLACE-automater understøtter SIPLACE individuel transport.
Der er et vekselbord på position 1 for levering af komponenter. På position 2 er der intet bord til
rådighed for levering af komponenter.
