Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktio nsgrupper Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.6 PCB-transports ystem 141 3.6.4.2 PCB-hvælving ved bestykning 3 3 Ændringer i overfladepositio …
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.6 PCB-transportsystem Fra softwareversion SC 712.1 Udgave 05/2019 DK
140
3.6.4 Definition af printplade-hvælving

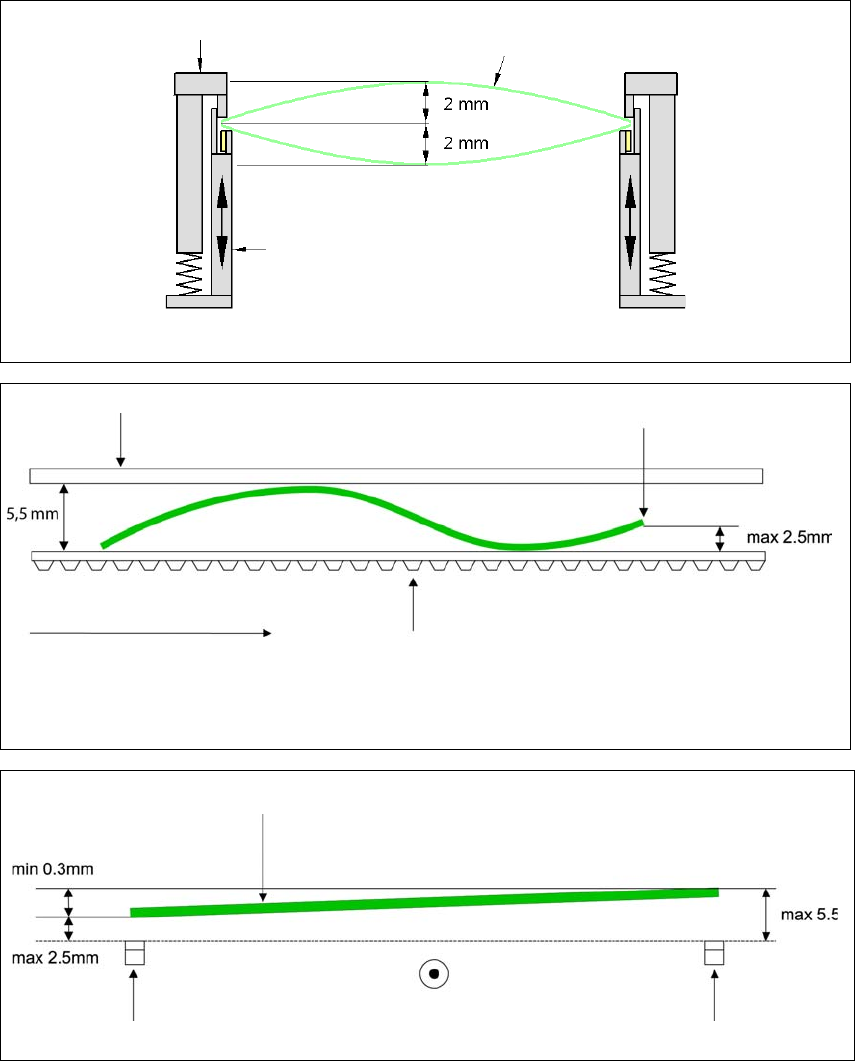

3.6.4.1 PCB-hvælving under transporten
3
3
3
Bevægelig klemmekanisme
Fast klemkant
Bevægelig klemmekanisme
PCB
LP-hvælving på tværs af transportretningen maks 1 % af LP-diagonalen, men ikke mere end 2 mm
Fast klemkant
Transportrem
PCB-transportretning
Forreste printpladekant
LP-hvælvning i transportretning + LP-tykkelse < 5,5 mm.
Bøjning forreste printpladekant maks. 2,5 mm.
Forreste printpladekant
Venstre transportrem
Højre transportrem
PCB-transportretning
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.6 PCB-transportsystem
141

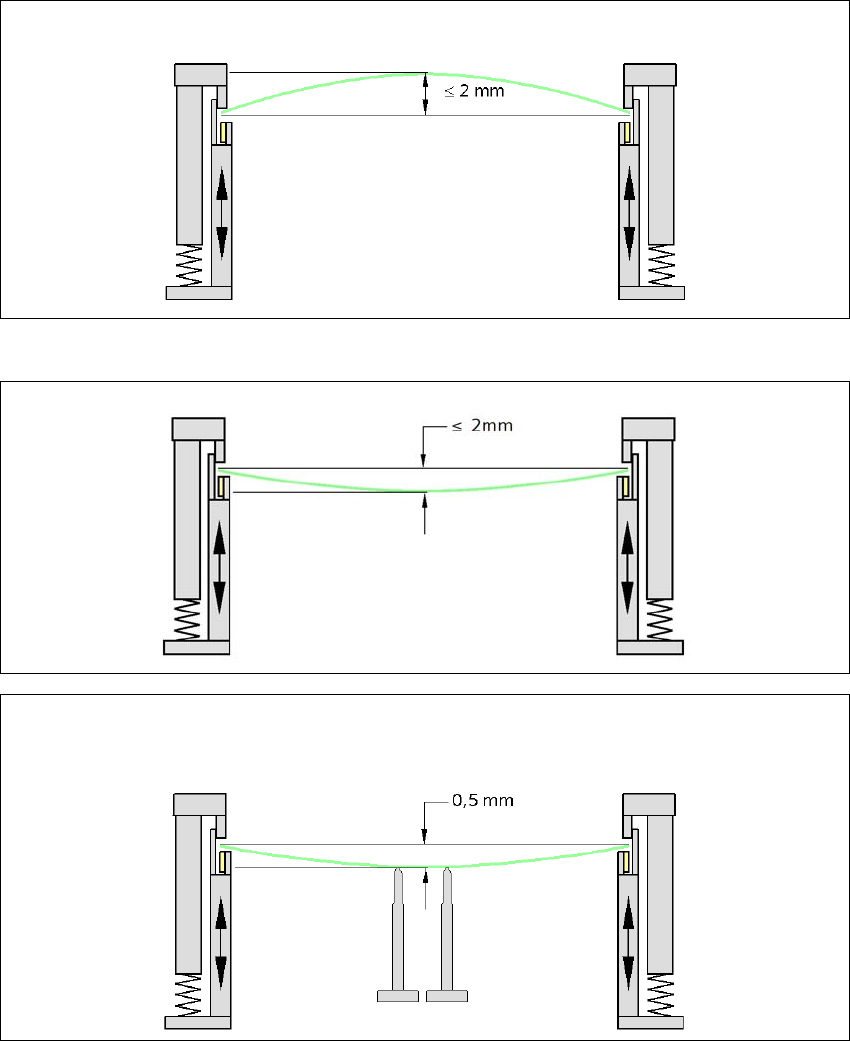

3.6.4.2 PCB-hvælving ved bestykning
3
3
Ændringer i overfladepositionen anvendes automatisk ved hjælp af funktionen til teaching af højden.
3
3
LP-hvælvning opad maks. 2 mm
PCB-hvælving nedad max. 2 mm
0,5 mm
For at forhindre en forringelse af bestykningskvaliteten og hastigheden anbefaler vi brugen af en LP-støtte,
f.eks. en eine Smart Pin-støtte, således at LP-hvælvningen nedad ikke overskrider 0,5 mm.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.7 Visionsystem Fra softwareversion SC 712.1 Udgave 05/2019 DK
142
3.7 Visionsystem
3.7.1 Opbygning
På hvert Collect&Place-hoved er der integreret et BE-kamera (SIPLACE CP14/12/6). BE-kamera,
stationært, P&P Type 33 GigE, Type 36 GigE og Type 25 GigE for SIPLACE TH/SIPLACE PP-
hoved er fastgjort på maskinrammen.
Ved hjælp af
komponent-visionsmodulet
bestemmes
– komponentens nøjagtige position på pipetten og
– husformens geometri.
PCB-visionsmodulet
beregner ved hjælp af pasmærker på printpladerne
– printpladens position,
– printpladens drejevinkel
– og printpladens deformation.
PCB-kameraerne er fastgjort på undersiden af portalerne. Ved hjælp af pasmærker på
transpor
-
tørerne
beregner de den nøjagtige henteposition for komponenter, hvilket især er vigtigt for små
komponenter.
