3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E b y SIPLACE 3.7 Visionsystem Fra softwarev ersion SC 712.1 Udgave 05/2019 DK 144 3.7.3 Stationært BE-kamera, Type 36 GigE Artikel-nr, 03112312-xx Stationært …
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.7 Visionsystem
143
3.7.2 BE-kamera, type 30 GigE
Artikel-nr, 03101672-xx, BE-kamera, Type 30 GigE
3
Fig. 3.7 - 1 BE-kamera, type 30 GigE
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
3.7.2.1 Tekniske data
3
Komp.-mål 0,18 mm x 0,18 mm til 27 mm x 27 mm
BE-spektrum 01005 til 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,25 mm til komp. < 18 mm x 18 mm
0,35 mm til komp. ≥ 18 mm x 18 mm
Min. ball-diameter 0,14 mm til komp. < 18 mm x 18 mm
0,2 mm til komp. ≥ 18 mm x 18 mm
Synsfelt 32 mm x 32 mm
Belysningsart Reflekteret lys (5 frit programmerbare niveauer)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.7 Visionsystem Fra softwareversion SC 712.1 Udgave 05/2019 DK
144
3.7.3 Stationært BE-kamera, Type 36 GigE
Artikel-nr, 03112312-xx Stationært BE-kamera, Type 36 GigE
3.7.3.1 Opbygning
3

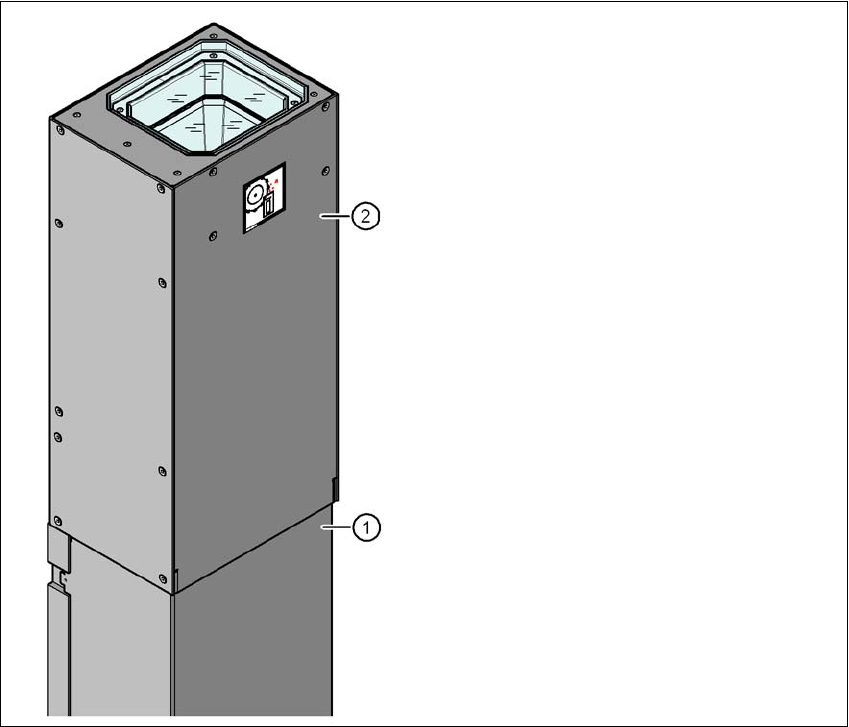

Fig. 3.7 - 2 Opbygning stationært BE-kamera P&P, Tyep 36 GigE
(1) Kamerahus med integreret kamera og
kameraforstærker
(2) Glasplade - over belysnings- og optikni
-
veau
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.7 Visionsystem
145
3.7.3.2 Tekniske data
3
Komp.-mål 0,8 x 0,8 mm² bis 32 x 32 mm² (Enkeltmåling)
BE-spektrum 0603, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,4 mm
Min. benbredde 0,24 mm
Min. ball-afstand 0,56 mm
Min. ball-diameter 0,32 mm
Synsfelt 38 x 38 mm²
Belysningsart Reflekteret lys (6 frit programmerbare niveauer)
