Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktio nsgrupper Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.9 Alternative E by SIPLACE fødemodul 153 3.9 Alternative E by SIPLACE fødemodul 3.9.1 SIPLACE St…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.8 Tilgangsmodul for E by SIPLACE Fra softwareversion SC 712.1 Udgave 05/2019 DK
152
3.8.2 Tekniske data for SIPLACE SmartFeeder E
Generelt er tapefødningsmoduler for E by SIPLACE ca. 587 mm lange og ca. 200 mm høje. De
tekniske data er opført i følgende tabel.
3
Fejlkanternes maksimale højde ud over tapelommens overkant er på ≤ 3 mm. Eftersøm fødemo
-
dulerne ikke har nogen højtstående klapper og desuden er fast forankret på vekselbordene, er ri
-
sikoen for hovedcrash reduceret til et minimum.
Tapefødemodul Artikel-nr, L x H
[mm]
Bredde
[mm]
Position Transport
-
skridt
-
længde
[mm]
Max. tape
-
højde
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
n.a. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
n.a. 587x200 105.2 6 4 - 96*
a
25
Taperuller Diameter 178 til 483 mm (7“ - 19“)
Vekseltid ≤ 8 s
*)a I 4-mm-trin
*)b På forespørgsel
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.9 Alternative E by SIPLACE fødemodul
153
3.9 Alternative E by SIPLACE fødemodul
3.9.1 SIPLACE StickFeeder E
Artikel-nr, 00288207-xx SIPLACE StickFeeder E
SIPLACE StickFeeder E til E by SIPLACE kan anvendes på hver E by SIPLACE-fødebord. Stick
-
Feeder til E by SIPLACE skal bruge 10 spor på fødebordet.
3

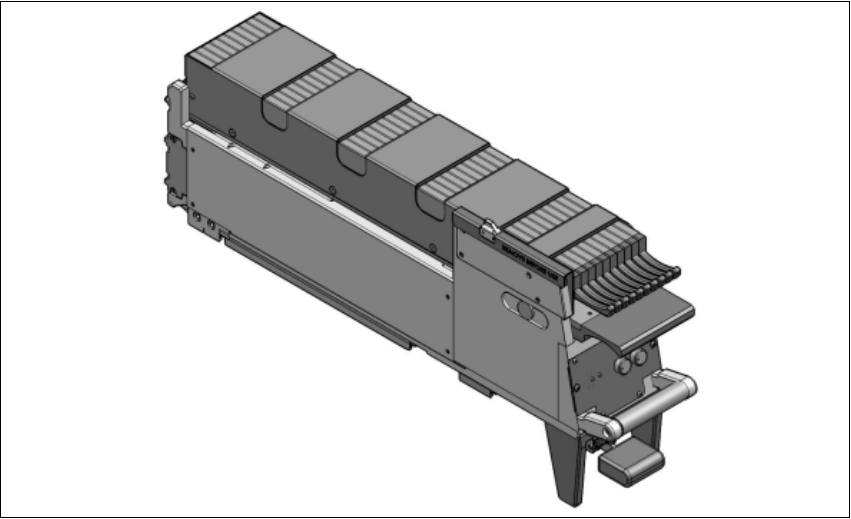

Fig. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Drift, opstilling og tekniske data
Drifts-, konfigurations- og tekniske data er beskrevet i StickFeeder E Job Guide,
[artikel-nr.: 00198626-xx]
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.9 Alternative E by SIPLACE fødemodul Fra softwareversion SC 712.1 Udgave 05/2019 DK
154
3.9.2.1 Sikkerhedsanvisninger for SIPLACE StickFeeder E
3
3
3
3
Høj vægt på SIPLACE StickFeeder E!
Den høje vægt på SIPLACE StickFeeder E (14 kg) kan medføre kvæ
-
stelser, hvis modulet ikke er håndteret korrekt.
Løft ikke modulet alene og bær det ikke alene.
Benyt løfteudstyr og egnede løfteteknikker ved fjernelse eller ud
-
skiftning af modul.
Der skal benyttes to personer.
