Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.9 Alternative E by SIPLACE fødemodul
155
3.9.3 SIPLACE LDU E
SIPLACE LDU E anvendes til bestykning af Flip Chips og CSP-komponenter med flusmiddel.
Flusmiddelbeholderen glider hen over dipping-pladen med en lineær bevægelse og belægger ka
-
viteten i dipping-pladen med et flusmiddellag (foruddefineret lagtykkelse). Parametrene til belæg
-
ning af en komponent med flusmiddel er angivet i SIPLACE Pro. Komponenten belægges og så
fornyet med flusmiddellaget. Denne sekvens garanterer konsistente forarbejdningsbetingelser for
komponenterne. SIPLACE LDU E tilgodeses ved konfigurationen som uafhængigt fødemodul. En
implementeret opvarmningsfunktion muliggør ændringen af flusmidlets viskositet. Optager 9 po
-
sitioner af et 8 mm E-fødemodul.
3

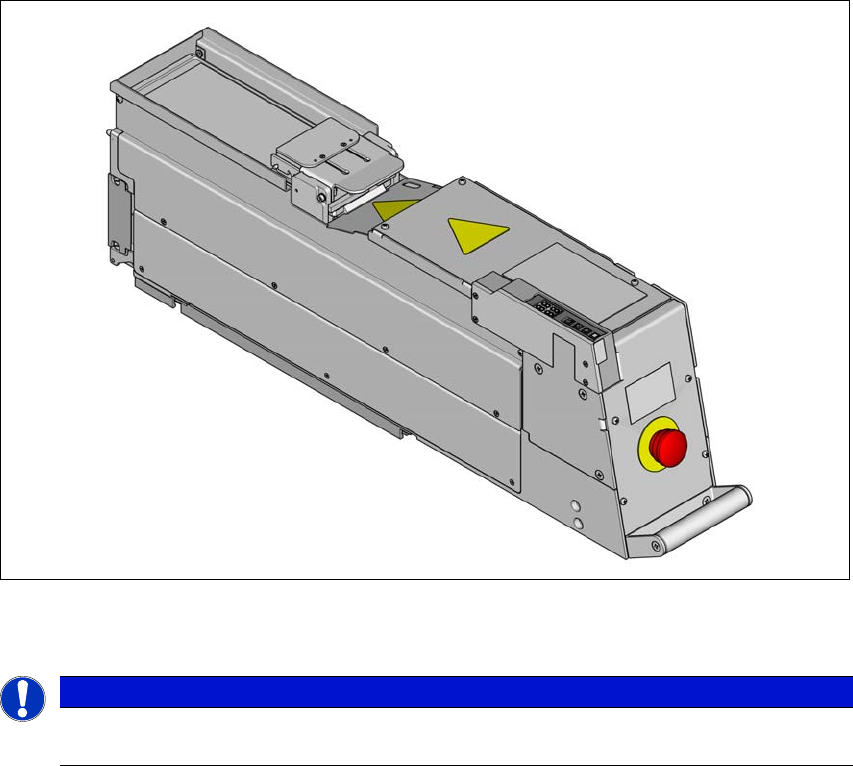

Fig. 3.9 - 2 SIPLACE LDU E
BEMÆRK
Kan ikke anvendes til SIPLACE E-Pro
SIPLACE LDU E kan ikke anvendes til SIPLACE E Pro.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.9 Alternative E by SIPLACE fødemodul Fra softwareversion SC 712.1 Udgave 05/2019 DK
156
3.9.4 SIPLACE PowerAdaptor E
Artikel-nr, 03113102-xx SIPLACE PowerAdaptor E
SIPLACE PowerAdaptor E forsyner et enkelt fødemodul med strøm, for at muliggøre en Offline-
opsætning. Dette apparat kan enten anbringes på et fladt bord eller fastgøres på SIPLACE Pre
-
paration Table E (se Afsnit 6.8 på side 297).
3

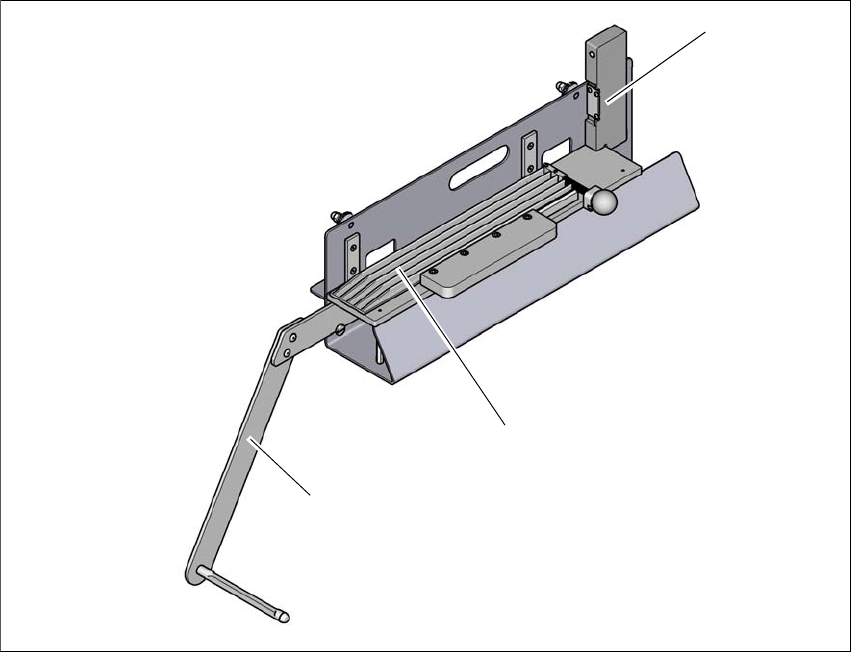

Fig. 3.9 - 3 SIPLACE PowerAdaptor E
(1) Taperulleholder
(2) Føringsprofil for føring af fødemodul
(3) Pogo-Pin-interface
3.9.4.1 Beskrivelse
Med SIPLACE PowerAdaptor E kan SIPLACE SmartFeeder E benyttes udenfor automaten og op
-
stillingsområdet.. SIPLACE PowerAdaptor E råder over en aluminiumsramme med føringsprofil
for optagelse af føring i fødemodul. Som ved vekselbord bliver fødemodul anbragt på føringsprofil
og skudt ind, til forreste centreringsstift på fødemodulet er faldet i hak.
(3)
(2)
(1)
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.9 Alternative E by SIPLACE fødemodul
157
3.9.4.2 Anvendelse
SIPLACE PowerAdaptor E benyttes til kontrol, vedligeholdelse og reparation af SIPLACE Smart
-
Feeder E. Det kan desuden benyttes til forhåndsopsætning ved PCB-produktionen. Taperullehol
-
der anbringes også på grundpladen. Med komponenttape indsat kan skridtbredden,
hentepositionen og transporthastigheden kontrolleres eller fastsættes på ny. I den detaljerede be
-
tjeningsvejledning er brug og de påkrævede servicearbejder for SIPLACE PowerAdaptor E be
-
skrevet.
3.9.4.3 Leveringsomfang
– SIPLACE PowerAdaptor E
– Netdel, 100 - 120 / 200 - 240 V~, +24V-, 3,0 A
– Basisplade med taperullearm
