3.10.2 Beskrivelse
I standardudførelse fastholder taperullecontaineren taperuller op til en størrelse af 19" (483 mm).
Mellem tapecontaineren og komponentvognen befinder der sig til venstre og højre to 5 mm brede
spalter til optagelse af klargøringslister.
Den udtrækkelige tapeaffaldsbeholder er placeret på undersiden af kørestativet. Det skårede ta
-
peaffald ledes via en slisk ned i tapeaffaldsbeholderen, der skal tømmes afhængigt af af
-
faldsmængden.
3
3.10.3 Tekniske data
3
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af vekselbord er der fare for brud på greb.
Undlad at løfte vekselbordet ved grebene under transporten.
Benyt kun grebene til skubning af vekselbordet.
Benyt en gaffelstabler til transport af vekselbordet eller løft fra palle.
BEMÆRK
Til brug af automaten skal alle komponentvogne være koblet på ved automaten.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.7.5.1
, side 88.
Mål vekselbord
Vekselbord med 60 spor (
Længde x Bredde) 735 mm x 820 mm
Højde (PCB-transporthøjde)
Standard
Option
900 mm til 930 mm
950 mm
Vægt vekselbord med 60 spor
uden fødemoduler
Med fødemoduler fuldt udstyret
88 kg
138 kg
Taperullediameter op til 483 mm (19“)
Placeringssteder til fødemoduler
Vekselbord med 60 spor 60 transportør med SIPLACE
SmartFeeder 8mm E
Vekseltid vekselbord < 1 minut
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.10 Vekselbord for E by SIPLACE Fra softwareversion SC 712.1 Udgave 05/2019 DK
162
3.10.4 Pasmærker på vekselbord
3

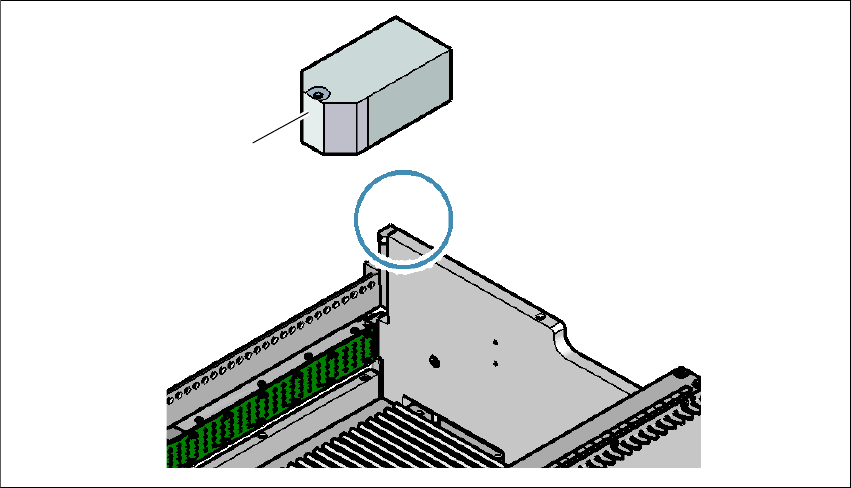

Fig. 3.10 - 4 Pasmærker på vekselbord
(1) Pasmærker på vekselbord
Efter andokning af vekselbordet mangler automaten pasmærkerne på vekselbordet.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg
-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
(1)
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.10 Vekselbord for E by SIPLACE
163
3.10.5 Vekselbord for E by SIPLACE
Fødemodulerne lægges på indføringshjælpen med deres forreste glideføring. Ved indskubning
glider fødemodulet med sine føringer på føringsprofilen op til anslagslisten . En centreringsboring
på anslagslisten optager en centreringsstift "forrest" på SIPLACE SmartFeeder E. Samtidig falder
låseklinke på vekselbordets i hak i låserulle på fødemodul. Centreringsstiften "bag" på oversiden
af fødemodulet holdes af centreringslistens udsparing.
3

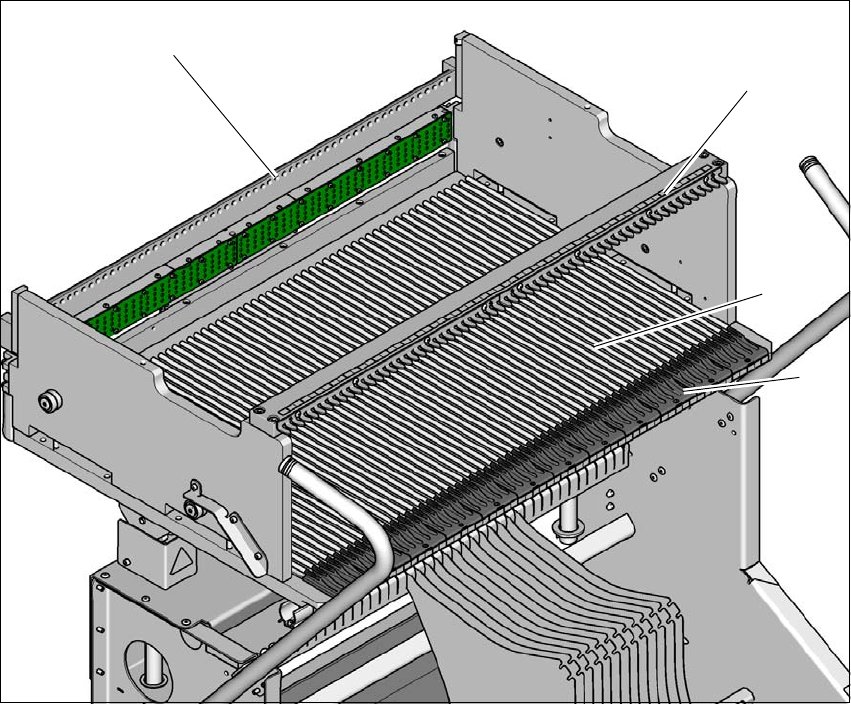

Fig. 3.10 - 5 Vekselbord, Bagside
(1) Indføringshjælp
(2) Føringsprofil
(3) Låseliste for føring og låsning af SIPLACE SmartFeeder E
(4) Centreringsliste
(1)
(2)
(3)
(4)
