3.10.7 Tapeaffaldsslisk
3

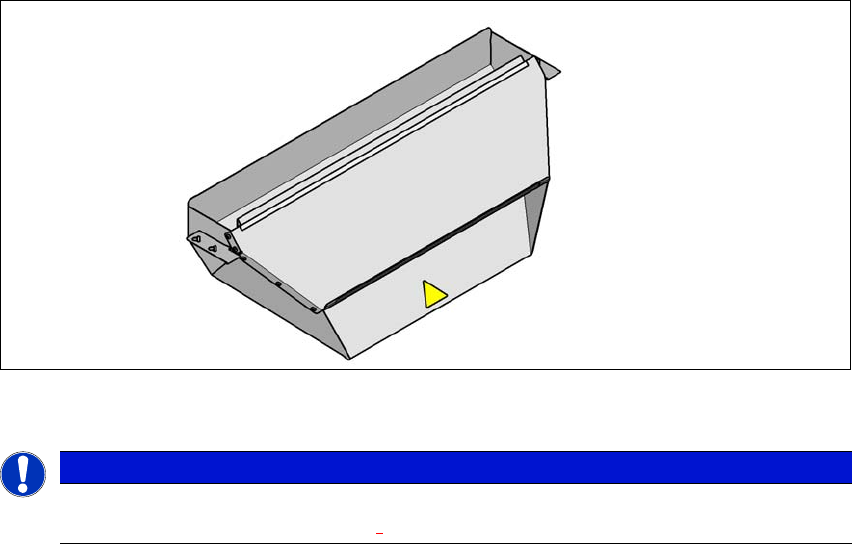

Fig. 3.10 - 8 Tapeaffaldsslidske for vekselbordsindtrækning
3
3
3.10.8 Tomtapekanal på vekselbordsindtræk
Artikel-nr, 03111421-xx Tapekanal, 12 mm
Artikel-nr, 03111420-xx Tapekanal, 25 mm
BEMÆRK
Tapeaffaldsslidske for E by SIPLACE kan kun installeres på vekselbordindtræk for E by
SIPLACE (se fig. 5.16 - 3, side 248)
.
Betjeningsvejledning E by SIPLACE 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SC 712.1 Udgave 05/2019 DK 3.10 Vekselbord for E by SIPLACE
167
3

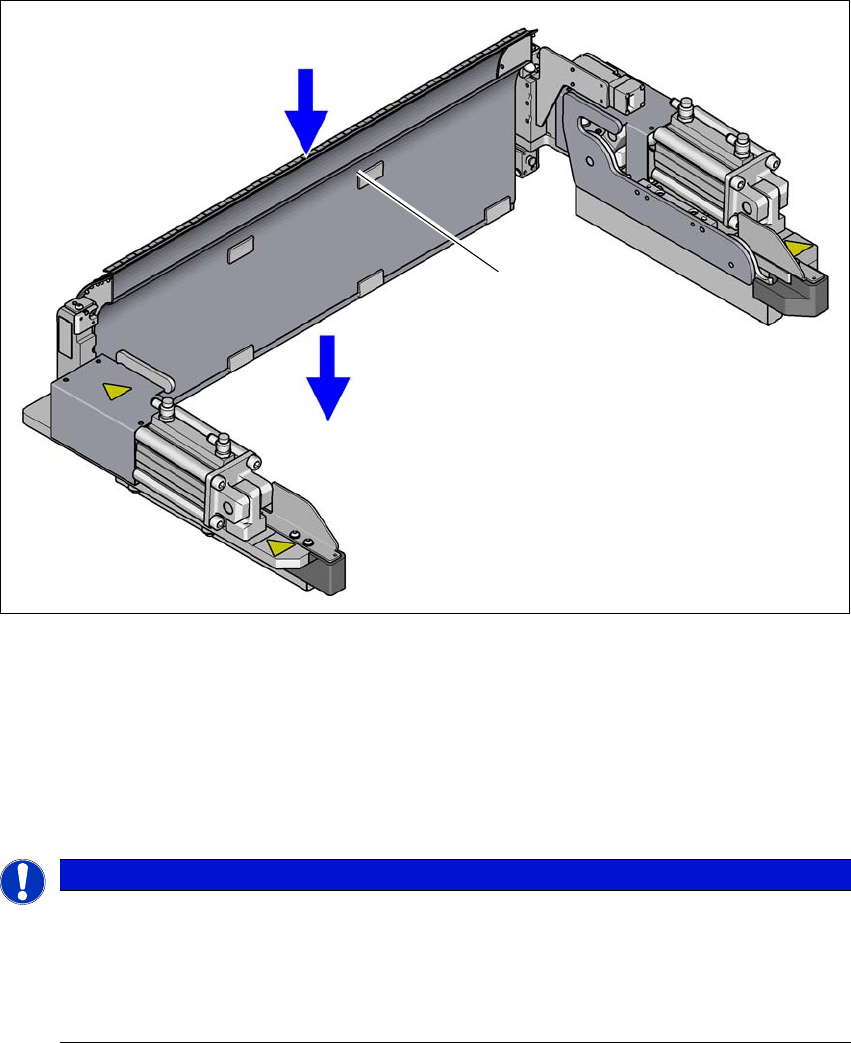

Fig. 3.10 - 9 Tapekanal på E by SIPLACE vekselbordsindtræk
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Tapekanal < 12 mm til 25 mm (kan fjernes for tape > 12 mm)
Tapekanal kan føre tape med en lommehøjde på maksimalt 12 mm til pneumatiske tapeskærer.
Benyt tape med en lommehøjde på > 12 mm, tapekanalen for 25 mm.
3
BEMÆRK
Fare før kø!
Ved fødemoduler med lave lommer ved siden af fødemodulerne med høje lommer er der
fare for kø.
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportø
-
rer med høje lommer.
(1)
(2)
(3)
