Fig. 3.10 - 9 Tapekanal på E by SIPLACE vekselbordsindtræk
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Tapekanal < 12 mm til 25 mm (kan fjernes for tape > 12 mm)
Tapekanal kan føre tape med en lommehøjde på maksimalt 12 mm til pneumatiske tapeskærer.
Benyt tape med en lommehøjde på > 12 mm, tapekanalen for 25 mm.
3
BEMÆRK
Fare før kø!
Ved fødemoduler med lave lommer ved siden af fødemodulerne med høje lommer er der
fare for kø.
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportø
-
rer med høje lommer.
(1)
(2)
(3)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning E by SIPLACE
3.10 Vekselbord for E by SIPLACE Fra softwareversion SC 712.1 Udgave 05/2019 DK
168
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.1 Transport og leveringskonfiguration
169
4 Opstilling og ibrugtagning
4.1 Transport og leveringskonfiguration
4.1.1 Transportemballage
Inden for Europa leveres automaten og vekselborde på to træpaller indpakket i plastikfolie. Uden
for Europa leveres automaten og vekselborde i transportkasser af træ.
4.1.1.1 Transportemballagens mål
Pallernes og trækassernes mål er anført i nedenstående oversigt:
4

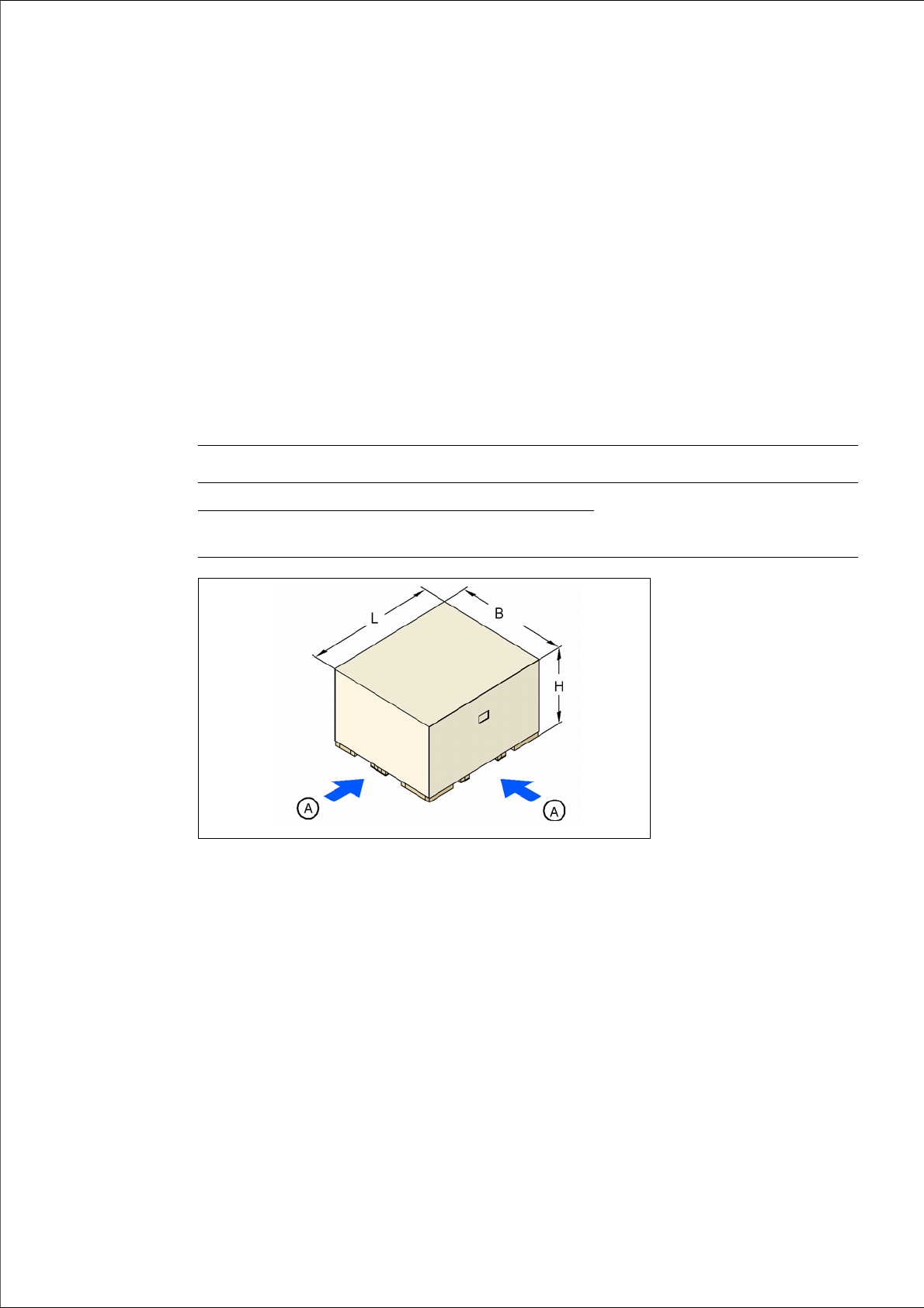

Fig. 4.1 - 1 Transportkasse - mål i millimeter
(A) Anslagspunkter for gaffelstabler
Trækasse Automat (L x B x H) Vekselbord (L x B x H)
Standard 2180 mm x 1770 mm x 1830 mm
1050 mm x 1050 mm x 1150 mm
Forlænget (med
1200 mm LBO)
2180 mm x 2330 mm x 1830 mm
