4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE 4.2 Infrastruktur på opstilling sstedet Fra softwareversion SC 71 2.1 Udgave 05/2019 DK 180 4.2.3.4 Nettilslutning - konfiguration ved leveringen Afhængigt a…
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.2 Infrastruktur på opstillingsstedet
179
4.2.3.1 Farehenvisninger
4
4.2.3.2 Kontrol af netforsyning
Kontroller, om netforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i afsnit
3.2
, side 104).
4
4.2.3.3 Netforsyningskabel - specifikation
For automatens netforsyningskabel gælder følgende specifikationer:
– 4 x 4 mm² til 3 x 200 V~ op til 3 x 415 V~.
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
4
4
FARE
Spændingsfare!
Automaten strømforsynes med 3x 200V~ til 3x 230V~ (med adapterkit) elller op til 3x
380V~ til 3x 415V netspænding.
Dele på dette anlæg fører derfor livsfarlige spændinger - også selv om hovedafbryderen
er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Afdækninger på strømforsyning må kun åbnes af autoriseret personale.
BEMÆRK
Spidsbelastninger i strømforsyningen
Af tekniske grunde opstår spidsbelastninger i strømforsyningen.
Spørg eventuelt energiproducenten til råds.
ADVARSEL
Entydig markering af de elektriske ledninger!
De elektriske ledninger til hver enkel automat og til de installerede tilvalg (f.eks. JTF-MW)
skal være entydigt markeret og kunne tilordnes uden tvivl.
Gældende er de forskrifter, der gælder i det land, hvor automaten opstilles og tages i brug.
4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SC 712.1 Udgave 05/2019 DK
180
4.2.3.4 Nettilslutning - konfiguration ved leveringen
Afhængigt af netforsyningen er nettilslutningen konfigureret tilsvarende ved leveringen.
– Automaten er konfigureret for spændinger på 3 x 200 V~ til 3 x 415 V~.
Nettilslutningskabel på automaten leveres enten uden stik eller med et CEE-stik. 4
4
Fig. 4.2 - 3 Betegnelse på ledere på netkabel uden CEE-stik
4
Fig. 4.2 - 4 CEE-stikkets stikkonfiguration
1 = (L1): trefaset
2 = (L2): trefaset
3 = (L3): trefaset
grøn/gul = (PE): Beskyttelsesleder
PE
L1
L2
L3
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.2 Infrastruktur på opstillingsstedet
181
4.2.3.5 Tilslutning af netforsyningskabel
Krymp en åreendekappe på hver åreende.
Løsn møtrikken på kabelforskruningen.
Før netkabel gennem forskruningen til terminalerne X100:1.
Tilslut L1/L2/L3 på hhv. Q1:1 / Q1:3 / Q1:5. Jordforbindelse på terminalblok X100:1
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Stram kabelforskruningen håndfast.
4.2.3.6 Kontrol af finsikringer
Lave spændinger (24 V og 42 V) og mellemkredsspænding på hovedmotorer er sikret med finsik
-
ringer.
4

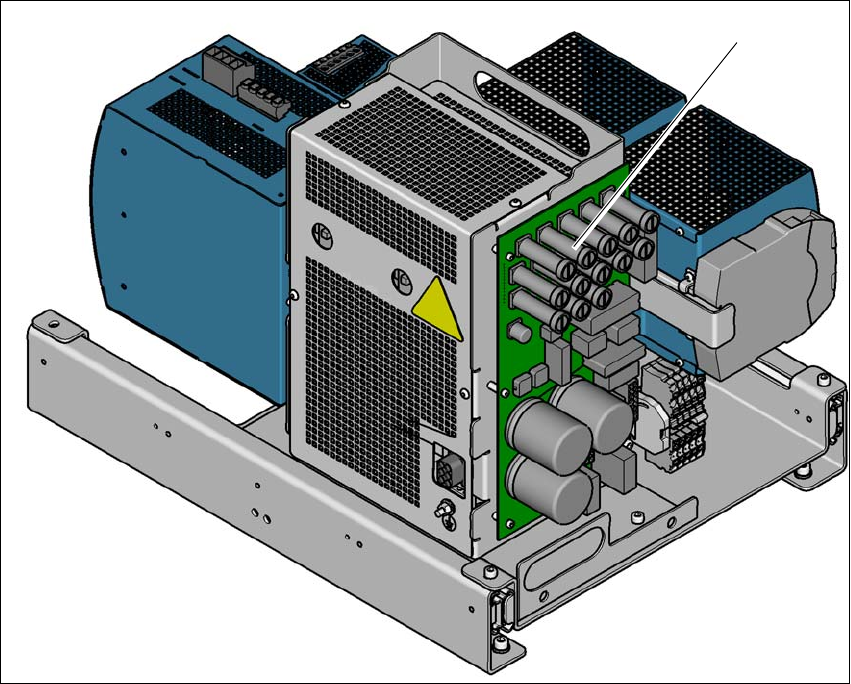

Fig. 4.2 - 5 Finsikringer på fordeler i strømforsyning
(1) Finsikringer på fordeler i strømforsyning
(1)
