Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning Fra softwareversion SC 712.1 Udgav e 05/2019 DK 4.2 Infrastruktur p å opstillingsstedet 183 – F5: Forsyn ing sikkerh edsafbryder (24 V) – F6: Power Fail-Sign…
4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SC 712.1 Udgave 05/2019 DK
182
Oversigt over finsikringerne 4
4

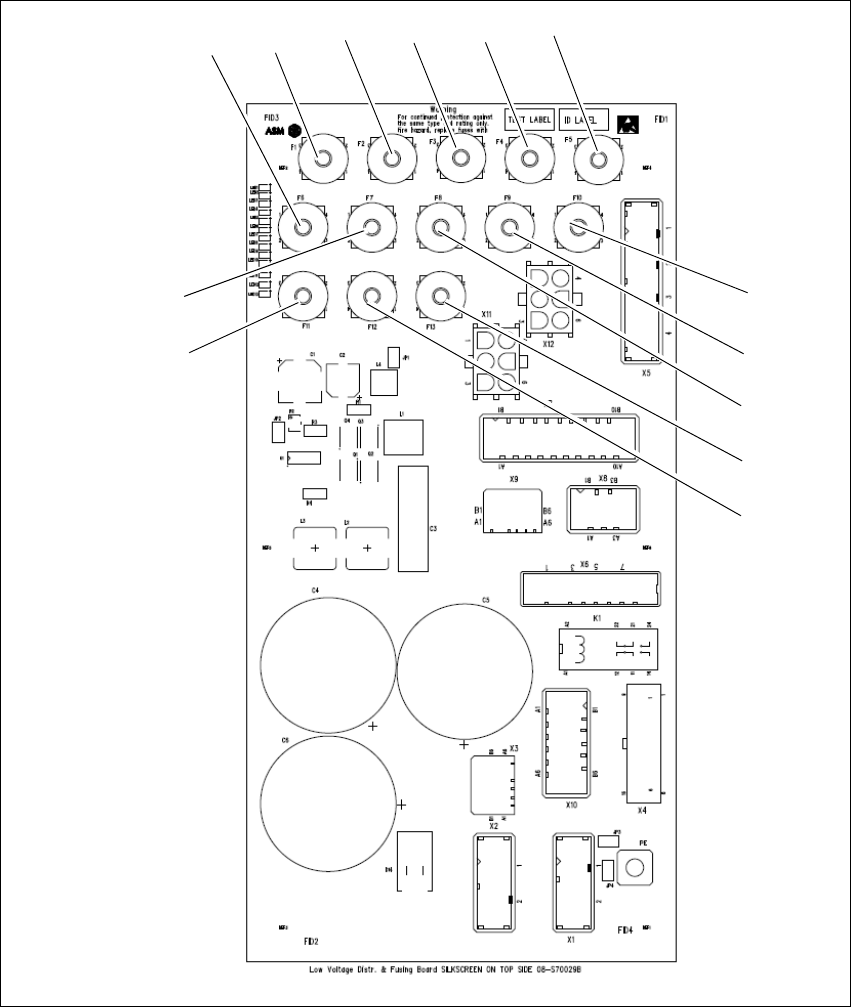

Fig. 4.2 - 6 Oversigt over finsikringerne
– F1: ikke anvendt
– F2: PC1-forsyning (24 V)
– F3: Transport-forsyning (24 V)
– F4: Forsyning sikkerhedsrelæ (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.2 Infrastruktur på opstillingsstedet
183
– F5: Forsyning sikkerhedsafbryder (24 V)
– F6: Power Fail-Signal (24 V)
– F7: MGCU-forsyning (24 V)
– F8: Fordeler-forsyning (24 V)
– F9: FCU1-forsyning (24 V)
– F10: FCU2-forsyning (24 V)
– F11: Vision-Blitzspænding (42 V)
– F12: Hoveddrev-forsyning (42 V)
– F13: Transport-forsyning (42 V)
4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE
4.3 Opstilling af automaten Fra softwareversion SC 712.1 Udgave 05/2019 DK
184
4.3 Opstilling af automaten
4.3.1 Advarsler
4
4
4
4
4
ADVARSEL
Overhold gældende uheldsforskrifter!
Kun E by SIPLACE-tekniker hhv. autoriserede personer må opstille og idriftsætte automa
-
ter.
Overhold gældende uheldsforskrifter mht. transport af tungt gods.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde på automatens underside!
Ved monteringsarbejde på automatens underside er der fare for kvæstelser.
Sikr automaten yderligere med egnede foranstaltninger. Gaffelstabler må ikke benyt
-
tes som understøttelse.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde!
En forkert positionering af portalerne under monteringen begrænser hovedfriheden og
kan føre til kvæstelser.
Sørg for, at portal er placeret ovenover printplade-transportområdet.
ADVARSEL
Automatens højdeindstilling!
Til højdeindstilling af automaten kræves to personer:
– en person udfører det nødvendige monteringsarbejde,
– den anden person observerer den løftede automats positionsstabilitet under
monteringen.
ADVARSEL
FARE FOR AT KOMME I KLEMME!
Ved transport af automaten er der fare for at få fødderne i klemme.
Bær specielt forstærkede sko.
