Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.3 Opstilling af automaten
185
4.3.2 Løft og transport af automaten med gaffelstabler
4

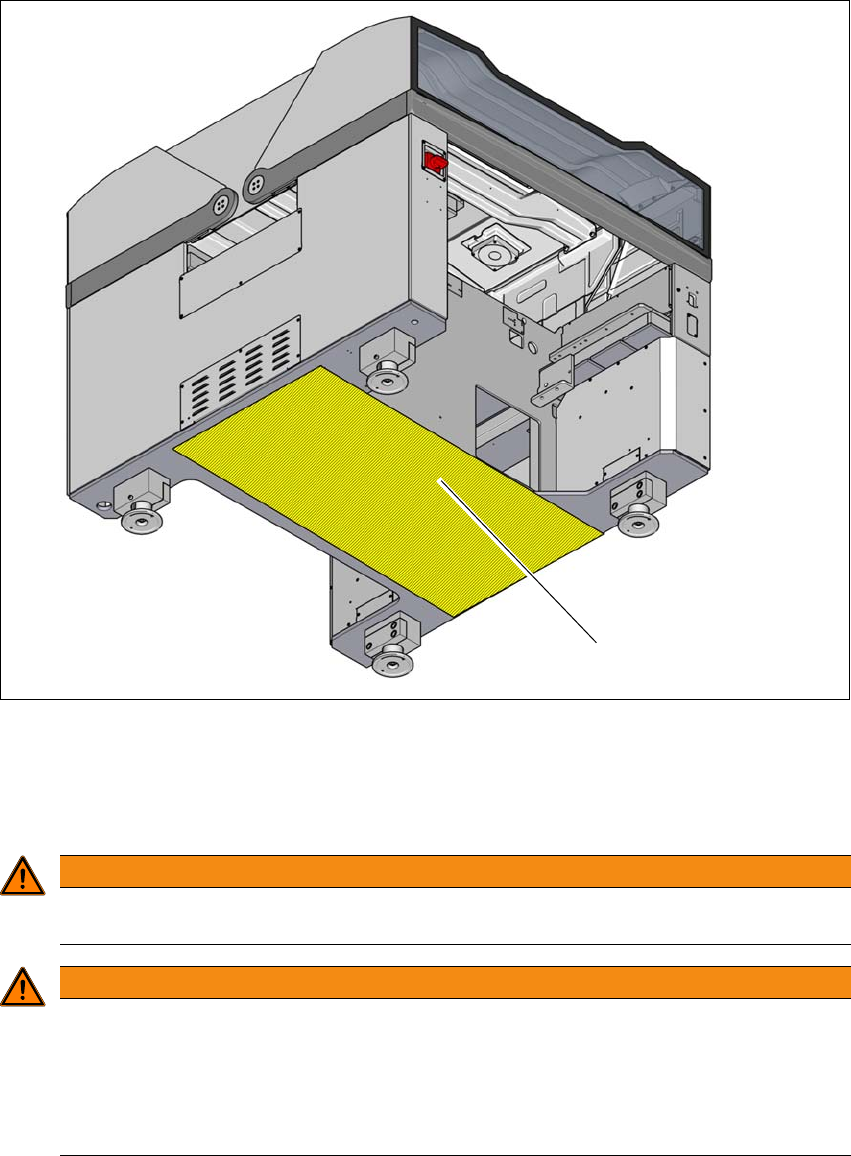

Fig. 4.3 - 1 Anlægsflade - gaffel på tværs af printplade-transportretningen
(1) Anlægsflade til gaffeltruckens gaffel
Bring gaffelstabler i position på tværs af printplade-transportretningen, og åbn gaflen så me
-
get, at automatens anlægsflader ligger regelmæssigt på gaflen.
ADVARSEL
Overhold ubetinget følgende punkter,
før
automaten løftes, for at undgå irreversible ska
-
der på automaten:
ADVARSEL
Justér gaflen!
Overhold ubetinget følgende punkter,
før
automaten løftes, for at undgå irreversible ska
-
der på automaten:
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
(1)
4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE
4.3 Opstilling af automaten Fra softwareversion SC 712.1 Udgave 05/2019 DK
186
4
4
4
4.3.3 Montering af udstyrsdele
Ved levering af automaten er betjeningsstation, monitor, tastatur og kontrollampe demonteret. De
-
lene monteres på følgende måde:
– Montage af betjeningsstation se afsnit 4.3.3.2
, side 187
– Montage af monitor på betjeningsstation se afsnit 4.3.3.3
, side 187
4.3.3.1 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakterne (se 2.7.2.2 på side 84).
Kontroller at afdækningskontakt er låst. Ret positioon på sikkerhedskontakt efter behov.
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at automaten løftes ud over anlægsfladen, kan
medføre en deformation af maskinrammen og beskadigelser af kabler og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski
-
nundersidens anlægsflade (se fig. 4.1 - 3, side 175).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en de
-
formation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
ADVARSEL
Fare for beskadigelse!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gul
-
vet.
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.3 Opstilling af automaten
187
4.3.3.2 Montering af betjeningsstation
Anbring betjeningsstation og kontrollampe i boring, så røret på kontrollampen er tilstrækkelig
fastgjort i holder.
Tilslut kabel på kontrollampe med stik. Ledning med stik befinder sig i røret.
Spænd de to skruer på holderen til, så kontrollampen klemmes fast.
Anbring tastaturholder og tilslut tastatur.
4.3.3.3 Monitor montering på betjeningsstation
Fastgør monitoren til montorholderen med de 4 fastgørelsesskruer, og slut ledningerne til.
Kontroller ledningstilslutningerne.
4.3.4 Printplade-transporthøjder for automaten
Følgende PCB-transporthøjder kan indstilles efter kundeønske.
900 mm til 930 mm 4
950 mm (tilvalg) 4
4
4.3.5 Værktøj og hjælpemidler
Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:
– Momentnøgle med indstillingsskala, Art.-Nr. 03080498-01
– Forlænger 1/2 tomme, Art.-Nr. 03080499-01
– Sekskant-skruetrækker indsats størrelse 14 art.-nr. 03080502-01
– Gaffelnøgle 30 mm
– Vaterpas (nøjagtighed 0,02 mm/m), art.-nr. 00353825-01
– Gaffelstabler (specifikation, se 4.1.4.3 på side 172).
BEMÆRK
Som printplade-transporthøjde betegnes afstanden mellem overkanten på printplade
-
transportremmenog underkanten på maskinens fødder.
