Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.3 Opstilling af automaten
189
Skru sikringsskruen (2) løs. Denne sikringsskrue holder maskinfoden (3) og forhindrer at den
falder ud, når klemme løsnes.
Løsn de tre klemmeskruer (5) + (6) på adapteren.
Løsn de tre andre maskinfødder (3) på samme måde.
Benyt den 30 mm-gaffelnøgle til ændring af højden på maskinfødder (3) ved indstillings
-
skruen (1), indtil rette transporthøjde er indstillet.
Ret automaten ind i X- og Y-retningen med maskinens vaterpas.
4
Spænd maskinføddernes klemmeskruerne (5) (moment på 120 Nm).
Spænd maskinføddernes klemmeskruerne (6) (moment på 120 Nm).
Spænd sikringsskruer (2) på maskinfødder.
BEMÆRK
Beskrivelse af positionering af automaten i X- og Y-retning findes i afsnit 4.3.7
, side 192.
4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE
4.3 Opstilling af automaten Fra softwareversion SC 712.1 Udgave 05/2019 DK
190
4.3.6.1 Transporthøjde 950 (tilvalg)
Artikel-nr. 03111069-xx blok for transporthøjde 950
4

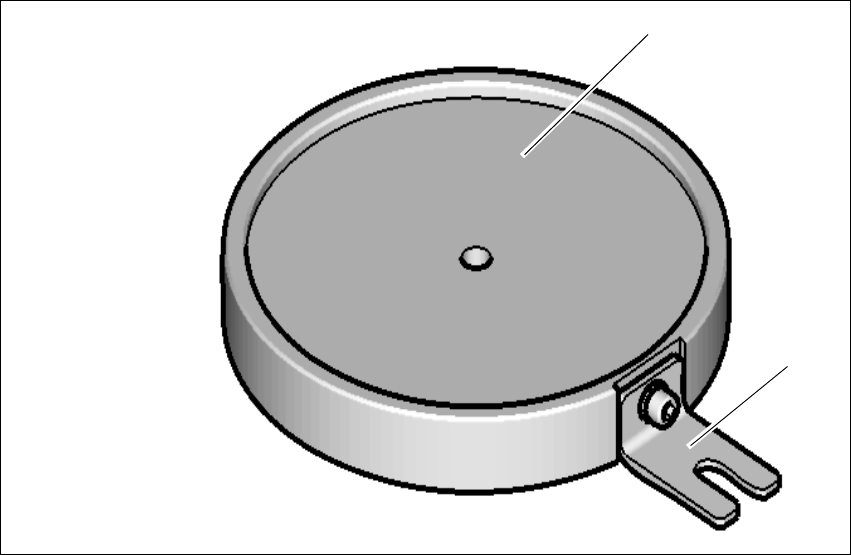

Fig. 4.3 - 3 Blok til transporthøjde 950
(1) Blok
(2) Holder
(1)
(2)
Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.3 Opstilling af automaten
191
4

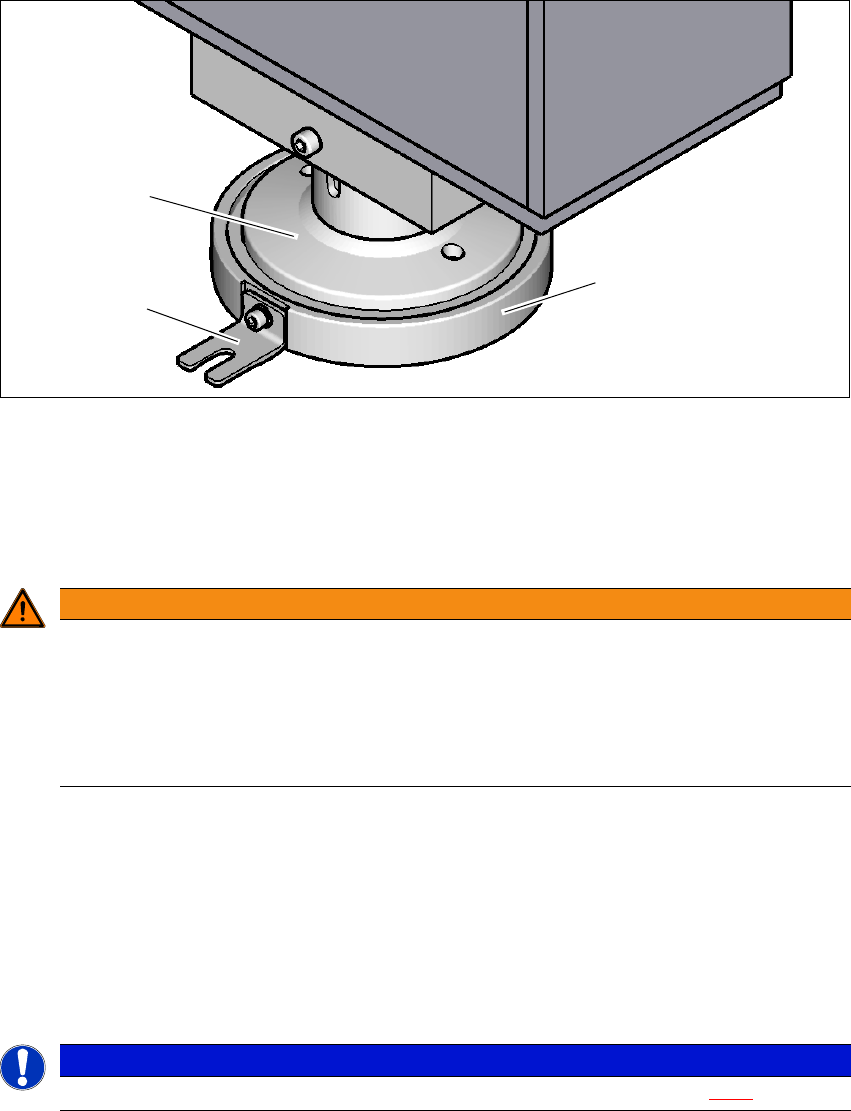

Fig. 4.3 - 4 Maskinfødder på blok for transporthøjde 950
(1) Blok til transporthøjde 950
(2) Holder for ekstra sikring mod gulv
(3) Maskinfod
4
Skub gaffeltruckens gaffel ind under automaten. Se også 4.3.2, på side 185.
Løft automaten med gaffelstabler.
Anbring fire blokke (1) under de fire maskinfødder.
Sænk automaten forsigtigt med gaffelstabler.
Anbring maskinfødder i runding i disse blokke og anbring automaten på blokkene (1).
Ret automaten ind i X- og Y-retningen med maskinens vaterpas.
4
Blokke sikres efter behov med holder på gulvet.
ADVARSEL
Fare for kvæstelser!
Ved monteringsarbejde på automatens underside er der fare for kvæstelser.
Sikr automaten yderligere med egnede foranstaltninger. Gaffelstabler må ikke benyt
-
tes som understøttelse.
Pas på dine hænder og fødder.
BEMÆRK
Beskrivelse af positionering af automaten i X- og Y-retning findes i afsnit 4.3.7
, side 192.
(1)
(3)
(2)
