4.3.7 Automat justering

En måling udføres på ikke klemt løftebord.

 Bemærk advarslerne i afsnit 4.3.1, side 184.

 Bemærk advarslerne om transport af automaten i afsnit 4.3.2, side 185.

 Værktøj og hjælpemidler fremgår af afsnit 4.3.5, side 187.

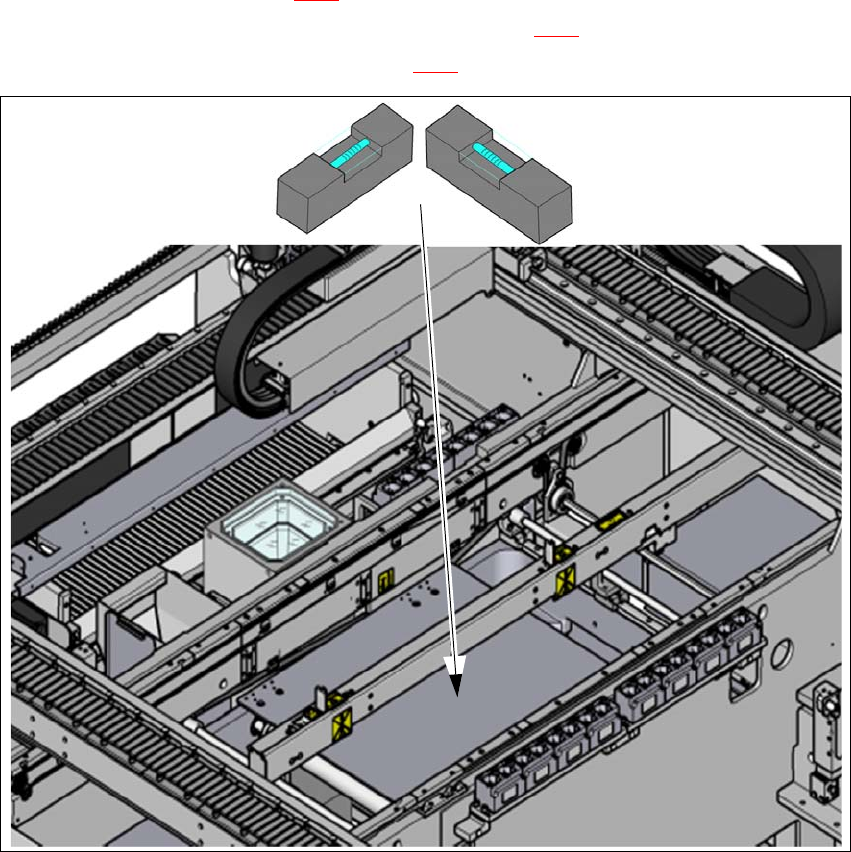

Fig. 4.3 - 5 Juster automaten i X- og Y-retning - måleopstilling

 Anbring vaterpas på automaten (målenøjagtighed på 0,02 mm) på ikke klemte løftebord og

mål i X- og Y-retning (1).

 Juster automaten i Y-retning. Måletolerancen er 0,10 mm.

 Juster automaten i X-retning. Måletolerancen er 0,10 mm.

 Kontrollér kapaciteten for de 4 maskinfødder. De 4 maskinfødder skal alle ligge ind mod gul

vet og være ensartet belastede.

 Spænd maskinfødderne fast på klemmeskruen med et drejningsmoment på 120 Nm.

(1)

Betjeningsvejledning E by SIPLACE 4 Opstilling og ibrugtagning

Fra softwareversion SC 712.1 Udgave 05/2019 DK 4.3 Opstilling af automaten

193

 Slå ind på fødderne med en hammer for at kontrollere, om maskinfødderne er bærefaste.

 Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.

4.3.8 Aftagning af transportsikringer

Transportsikringerne er skruet fast på linearføringerne. Hver portal er fikseret på X-aksen og Y-

aksen med to transportsikringer.

 Fjern alle transportsikringer fra portalakserne.

 Ved transport af SIPLACE-automaten skal transportsikringerne monteres først.

4.3.9 Fjernelse af korrosionsbeskyttelsesmiddel fra føringsskinnerne

Automaterne er blevet behandlet med et korrosionsbeskyttelsesmiddel før udleveringen.

VÆR FORSIGTIG

Reduktion af lejers og føringsskinners holdbarhed!

Blandes korrosionsbeskyttelsesmidlet med akslernes lejefedt, kan dette være med til at

reducere lejernes og føringsskinnernes levetid betydeligt.

 Fjern korrosionsbeskyttelsen fra alle aksler og lejer, hvis maskinaksen ved ibrugtag

ning flyttes for første gang.

 Smør alle aksler og lejer med det fedt, der er angivet i vedligeholdelsesvejledningen.

VÆR FORSIGTIG

Fare for ødelæggelse pga. lejefedt!

Alkohol ødelægger lejefedtet i styrevognen.

 Undgå, at der under rengøringen af føringsskinnerne og målestokkene trænger alko

hol ind i føringsmederne.

4 Opstilling og ibrugtagning Betjeningsvejledning E by SIPLACE

4.4 Tilpasning af vekselbord til PCB-transporthøjde Fra softwareversion SC 712.1 Udgave 05/2019 DK

194

4.4 Tilpasning af vekselbord til PCB-transporthøjde

Vekselbordet kan nemt og hurtigt indstilles på følgende PCB-transporthøjder:

900 mm og 930 mm 4

950 mm (tilvalg) 4

Fig. 4.4 - 1 Vekselbord 60

(1) Boringer for transporthøjder 900, 930 og 950 mm (bag afdækning).

(2) Vekselbord

(1)

(2)
