00198164-04_UM_E-by-SIPLACE_DK - 第20页
1 Indledning Betjeningsvejledning E by SIPLACE 1.2 E by SIPLACE dobbeltsidet Fr a softwareversion SC 712.1 Udgave 05/2019 DK 20 1.2.2 E by SIPLACE med vekselbord 1 Fig. 1.2 - 2 Dobbeltsidet E by SIPLACE-bestykningsautoma…
Betjeningsvejledning E by SIPLACE 1 Indledning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 1.2 E by SIPLACE dobbeltsidet
19
Dobbeltsidet E by SIPLACE-bestykningsautomater udmærker sig ved følgende:
– Højeste præcision
– bestykningsydelser helt ind i high-end-procesområdet
– Omfattende komponentudvalg af 01005-komponenter op til størrelse 200 mm x 110 mm.
For bearbejdning af komponenter benyttes følgende bestykningsvarianter:
– Collect&Place og
– Pick&Place
E by SIPLACE-bestykningsautomater råder over en portal. En oversigt over bestykningshoved
-
konfigurationerne findes i afsnittet 3.1.1
fra side 101.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret
-
ning med lineære motorer.
E by SIPLACE-automater understøtter SIPLACE individuel transport.
Der er to positioner til rådighed for levering af komponenter. Et fast bord på position 1 og et vek
-
selbord med 60 spor på position 2.
eller 1
Der er to positioner til rådighed for levering af komponenter. Et fast bord på position 1 og et vek
-
selbord med 60 spor på position 2.
1 Indledning Betjeningsvejledning E by SIPLACE
1.2 E by SIPLACE dobbeltsidet Fra softwareversion SC 712.1 Udgave 05/2019 DK
20
1.2.2 E by SIPLACE med vekselbord
1

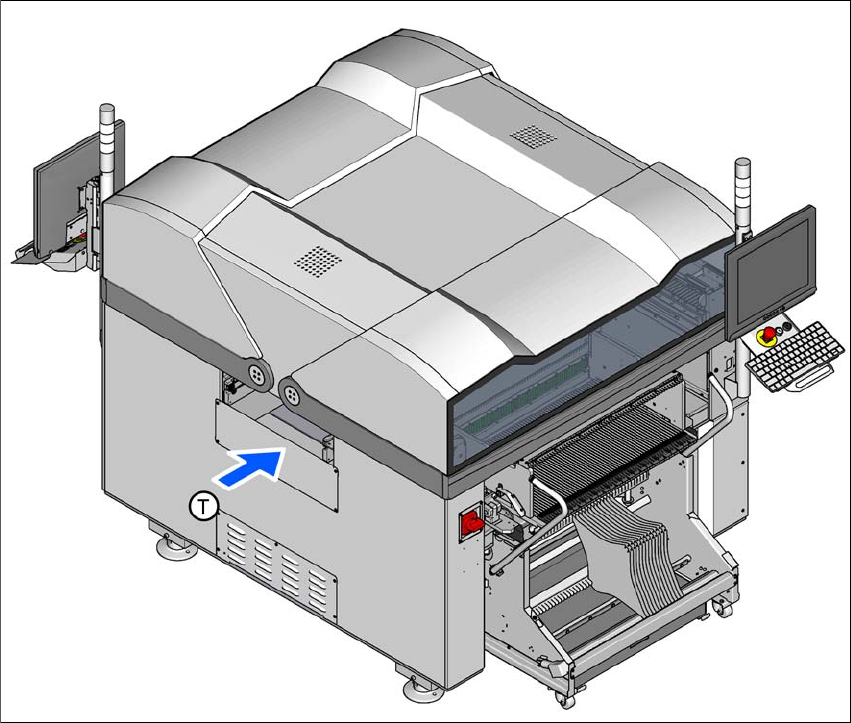

Fig. 1.2 - 2 Dobbeltsidet E by SIPLACE-bestykningsautomat med vekselbord på position 1
(T) PCB-transportretning
Betjeningsvejledning E by SIPLACE 1 Indledning
Fra softwareversion SC 712.1 Udgave 05/2019 DK 1.2 E by SIPLACE dobbeltsidet
21
Dobbeltsidet E by SIPLACE-bestykningsautomater udmærker sig ved følgende:
– Højeste præcision
– bestykningsydelser helt ind i high-end-procesområdet
– Omfattende komponentudvalg af 01005-komponenter op til størrelse 200 mm x 110 mm.
For bearbejdning af komponenter benyttes følgende bestykningsvarianter:
– Collect&Place og
– Pick&Place
E by SIPLACE-bestykningsautomater råder over en portal. En oversigt over bestykningshoved
-
konfigurationerne findes i afsnittet 3.1.1
fra side 101.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret
-
ning med lineære motorer.
E by SIPLACE-automater understøtter SIPLACE individuel transport.
Der er to positioner til rådighed for levering af komponenter. Et vekselbord på position 1 og et vek
-
selbord på position 2 med 60 spor.
eller 1
Der er to positioner til rådighed for levering af komponenter. Et vekselbord på position 1 og et fast
bord på position 2 med 60 spor.
