5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE 5.2 Betjenings- og visningselem enter Fra softwareversion SC 712. 1 Udgave 05/2019 DK 202 5.2.2 Betjeningselementer på automatens betjeningsfelter Alle betjeningsel…
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.2 Betjenings- og visningselementer
201
5.2 Betjenings- og visningselementer
5.2.1 Oversigt
5

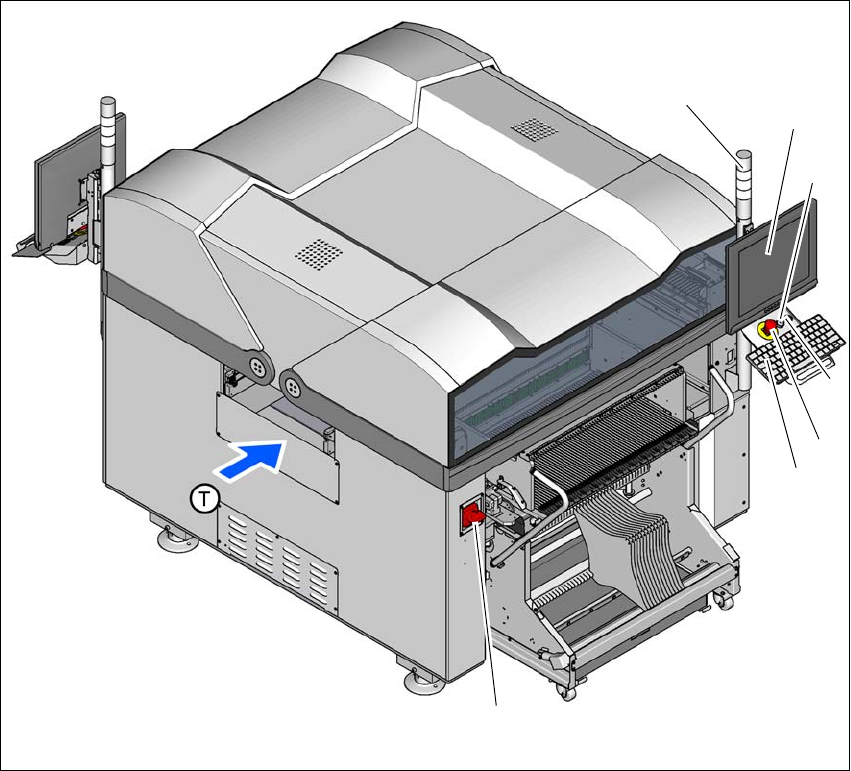

Fig. 5.2 - 1 Betjenings- og visningselementer
5
(1) Hovedafbryder (5) Stopknap (sort)
(2) Startknap (hvid) (6) LCD-skærm
(3) NØDSTOP-knap (7) Indikatorlamper med horn
(4) Tastatur (T) Printplade-transportretning
(1)
(4)
(3)
(2)
(6)
(7)
(5)
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.2 Betjenings- og visningselementer Fra softwareversion SC 712.1 Udgave 05/2019 DK
202
5.2.2 Betjeningselementer på automatens betjeningsfelter
Alle betjeningselementer kan nås af personer med en højde på mindst 1,40 m. Der er anbragt en
skærm og et tastatur på begge sider af automaten.
Start- og stopknapperne findes ved siden af tastaturet. Hvis programmet angiver udløsning af be
-
stemte handlinger med disse taster, letter placeringen udløsningen og den interaktive kontrol over
handlingerne.
Hovedafbryder 5
Hovedafbryderen bruges til at tænde og slukke for strømmen til automaten.
5
Stopknap (sort) 5
Denne knap bruges til at stoppe bestykningsdriften på automaten.
Startknap (hvid) 5
Denne knap bruges til at starte automaten, når den er blevet tændt eller efter afhjælpning af fejl
-
funktioner.
NØDSTOP-knap 5
NØD-STOP-knappen falder i hak, når man trykker på den. Strømforsyningen til portalakserne,
vekselborde, transportbåndene og saksene afbrydes, spændingsforsyningen til bestykningshove
-
dernes stjerneakser reduceres. Knappen deaktiveres ved at dreje den.
LCD-skærm 5
På hver side af automaten findes en flad skærm med LCD-teknik og touch-screen-overflade.
FARE
Livsfare pga. spændinger!
Også når hovedafbryderen er slukket, fører bestemte dele indeni automaten stadig livs
-
farlige spændinger.
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.2 Betjenings- og visningselementer
203
Tastatur 5
Tastaturet er anbragt under skærmen.
5
Ekstra kontrollampe med horn - tre farver (rød/gul/grøn) 5
Farverne i indikatorlamperne har følgende rækkefølge: rød - gul - grøn. De signalerer automatens
driftstilstande og fejlfunktioner. Hornet udløses ved en alarmtilstand. Se Afsnit 5.8 på side 219.
Kontrollampe med horn - to farver (hvid/grøn) - tilvalg 5
Farverne i indikatorlamperne har følgende rækkefølge: hvid - grøn. De signalerer automatens
driftstilstande og fejlfunktioner. Hornet udløses ved en alarmtilstand. Se Afsnit 5.8 på side 219.
VÆR FORSIGTIG
Stødfare ved skærmen med tastatur!
Ved arbejder på vekselborde er der fare for stød mod monitor og tastatur.
Drej monitoren med tastatur helt ud til siden.
Pas på, at hovedet ikke kommer ind under monitor og tastatur.
