Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.6 Brugerfladen 213 5.6.5 Indstillinger I visningen "Indstillinger" kan de forskellige brugerindstillin ge…
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.6 Brugerfladen Fra softwareversion SC 712.1 Udgave 05/2019 DK
212
5.6.4 Betjening af stationssoftware i visninger
De fleste visninger, der kaldes frem ved hjælp af ikonlinien (se afsnit 5.6.3, side 210), har i bru
-
gerfladens højre side en ekstra lodret ikonlinie til subvisninger og funktioner.
5
Eksempel: Skærmbillede: "Jobeditor
Klik på "Jobeditor" i symbollisten.
Følgende skærm visest:
5

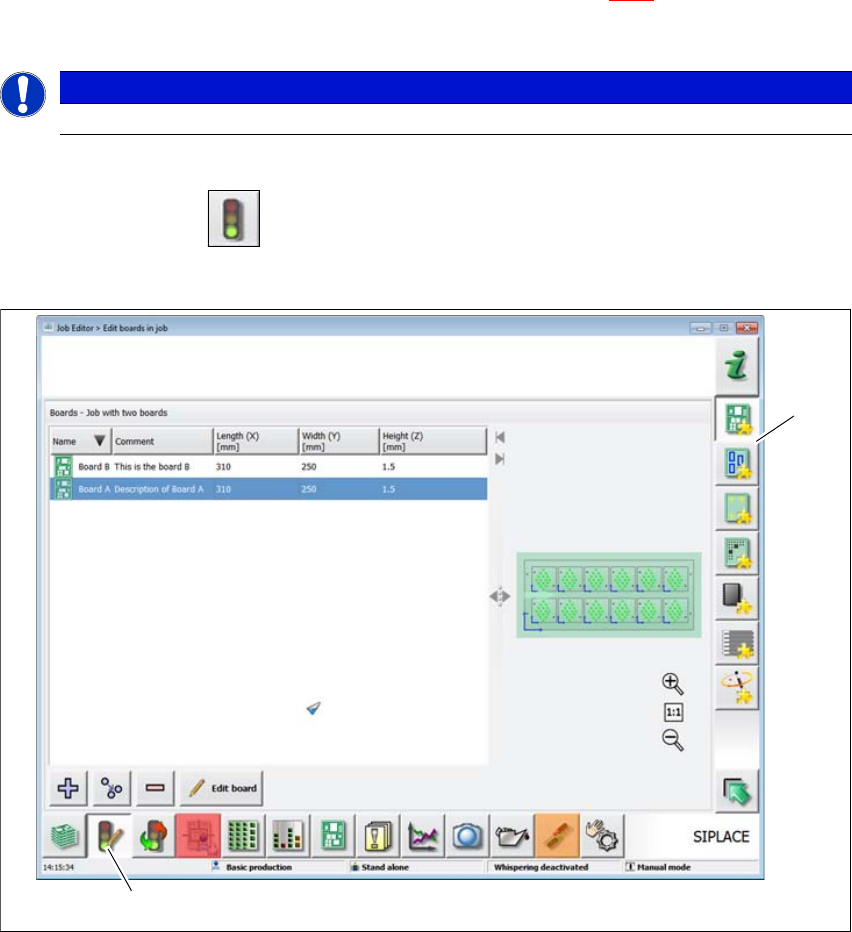

Fig. 5.6 - 3 Betjeningsflade i skærm "Jobeditor" (eksempel)
Billedtekst
(1) Værktøjslinje (skærm "Jobeditor")
(2) Vertikal værktøjslinje i skærm "Jobeditor"
BEMÆRK
En detaljeret beskrivelse af de enkelte funktioner findes i online-hjælpen.
(1)
(2)
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.6 Brugerfladen
213
5.6.5 Indstillinger
I visningen "Indstillinger" kan de forskellige brugerindstillinger, ekstra softwarefunktioner og ekstra
maskinfunktioner ændres.
Klik i værktøjslinje på Indstillinger .
I den højre side vises en ekstra ikonlinie. I nedenstående
tabel er ikonerne og indstillinger kort beskrevet.
Symbol Indstillinger Beskrivelse
Maskinindstillin
-
ger
Indstilling af driftsart og tilvalgsfunktioner (f.eks. kørselsfunktioner).
Nedlukning af maskinen
Omskift til driftssystem.
Brugerindstillin
-
ger
Indstilling af betjeningsniveauet (se afsnit 5.3.2
, side 204).
Indstilling af sprog. Der kan som standard vælges "Tysk" eller
"Engelsk". CD til installation af øvrige sprog forefindes.
Yderligere funktioner kan fastlægges med niveau Udvidet produk
-
tion.
Ekstra maskin
-
funktioner
Konfiguration af ekstra maskinfunktioner.
Kun for niveau Udvidet produktion .
Ekstra software
-
funktioner
Her kan forskellige testfunktioner aktiveres.
Kun for niveau Maskinservice.
GUI-indstillinger Kontrol og valg af GUI-indstillinger.
Kun for niveau Udvidet produktion .
Oversigt over for
-
bundne eksterne
systemer
Visning af alle forbundne eksterne systemer (f.eks. OIS, SetupCen
-
ter). Visning af forbindelsesstatusen og den brugte hukommelse
eller sletning af de forbundne systemer.
Kun for niveau Udvidet produktion .
Nabomaskiner Visning af nabomaskiner.
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.6 Brugerfladen Fra softwareversion SC 712.1 Udgave 05/2019 DK
214
5.6.6 Anvendelsesorienteret betjening med farvemarkeringer
På brugerfladen kan ikoner, kommandoknapper og visninger være fremhævet med farve. De for
-
skellige fremhævninger med farve gør det let at se, hvornår det f.eks. er nødvendigt for operatøren
at gribe ind eller aktive advarsler.
I stationssoftwaren anvendes følgende farvemarkeringer:
5
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Fødemodul, komponenter og pipetter".
Orange Advarsel En anvisning kræver operatørens opmærksomhed.
Indgreb fra operatøren er dog ikke umiddelbart påkrævet.
Kun i visningen "Fødemodul, komponenter og pipetter".
Grøn Under bearbejd
-
ning
Symbol eller kontaktflade styrer maskinen og tilstand er ok.
Kun i visningerne "Produktion", "fødemodul, komponenter og
pipetter", "Printplade", "Kontrol af sensorer og funktioner" og
"Service".
Grønt blinken
-
de
Venter på print
-
plade
Erstatter tilstanden "Busy", hvis maskinen er klar i produkti
-
onsdrift, men ikke producerer, fordi der ikke er nogen printpla
-
de.
Indlæg printplade.
Kun i visningen "Produktion".
