5.6.5 Indstillinger
I visningen "Indstillinger" kan de forskellige brugerindstillinger, ekstra softwarefunktioner og ekstra
maskinfunktioner ændres.
Klik i værktøjslinje på Indstillinger .
I den højre side vises en ekstra ikonlinie. I nedenstående
tabel er ikonerne og indstillinger kort beskrevet.
Symbol Indstillinger Beskrivelse
Maskinindstillin
-
ger
Indstilling af driftsart og tilvalgsfunktioner (f.eks. kørselsfunktioner).
Nedlukning af maskinen
Omskift til driftssystem.
Brugerindstillin
-
ger
Indstilling af betjeningsniveauet (se afsnit 5.3.2
, side 204).
Indstilling af sprog. Der kan som standard vælges "Tysk" eller
"Engelsk". CD til installation af øvrige sprog forefindes.
Yderligere funktioner kan fastlægges med niveau Udvidet produk
-
tion.
Ekstra maskin
-
funktioner
Konfiguration af ekstra maskinfunktioner.
Kun for niveau Udvidet produktion .
Ekstra software
-
funktioner
Her kan forskellige testfunktioner aktiveres.
Kun for niveau Maskinservice.
GUI-indstillinger Kontrol og valg af GUI-indstillinger.
Kun for niveau Udvidet produktion .
Oversigt over for
-
bundne eksterne
systemer
Visning af alle forbundne eksterne systemer (f.eks. OIS, SetupCen
-
ter). Visning af forbindelsesstatusen og den brugte hukommelse
eller sletning af de forbundne systemer.
Kun for niveau Udvidet produktion .
Nabomaskiner Visning af nabomaskiner.
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.6 Brugerfladen Fra softwareversion SC 712.1 Udgave 05/2019 DK
214
5.6.6 Anvendelsesorienteret betjening med farvemarkeringer
På brugerfladen kan ikoner, kommandoknapper og visninger være fremhævet med farve. De for
-
skellige fremhævninger med farve gør det let at se, hvornår det f.eks. er nødvendigt for operatøren
at gribe ind eller aktive advarsler.
I stationssoftwaren anvendes følgende farvemarkeringer:
5
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Fødemodul, komponenter og pipetter".
Orange Advarsel En anvisning kræver operatørens opmærksomhed.
Indgreb fra operatøren er dog ikke umiddelbart påkrævet.
Kun i visningen "Fødemodul, komponenter og pipetter".
Grøn Under bearbejd
-
ning
Symbol eller kontaktflade styrer maskinen og tilstand er ok.
Kun i visningerne "Produktion", "fødemodul, komponenter og
pipetter", "Printplade", "Kontrol af sensorer og funktioner" og
"Service".
Grønt blinken
-
de
Venter på print
-
plade
Erstatter tilstanden "Busy", hvis maskinen er klar i produkti
-
onsdrift, men ikke producerer, fordi der ikke er nogen printpla
-
de.
Indlæg printplade.
Kun i visningen "Produktion".
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.7 Meddelelser og Online-hjælp
215
5.7 Meddelelser og Online-hjælp
Hvis der optræder alarmer på bestykningsautomaten under arbejdet, vises alarmmeldingen med
rødt i brugerfladens statusfelt. Symbolet (1) for Alarminformation aktiveres.
Den med rødt fremhævede kommandoknap på ikonlinien signalerer, at det er nødvendigt at ope
-
ratøren griber ind.
5

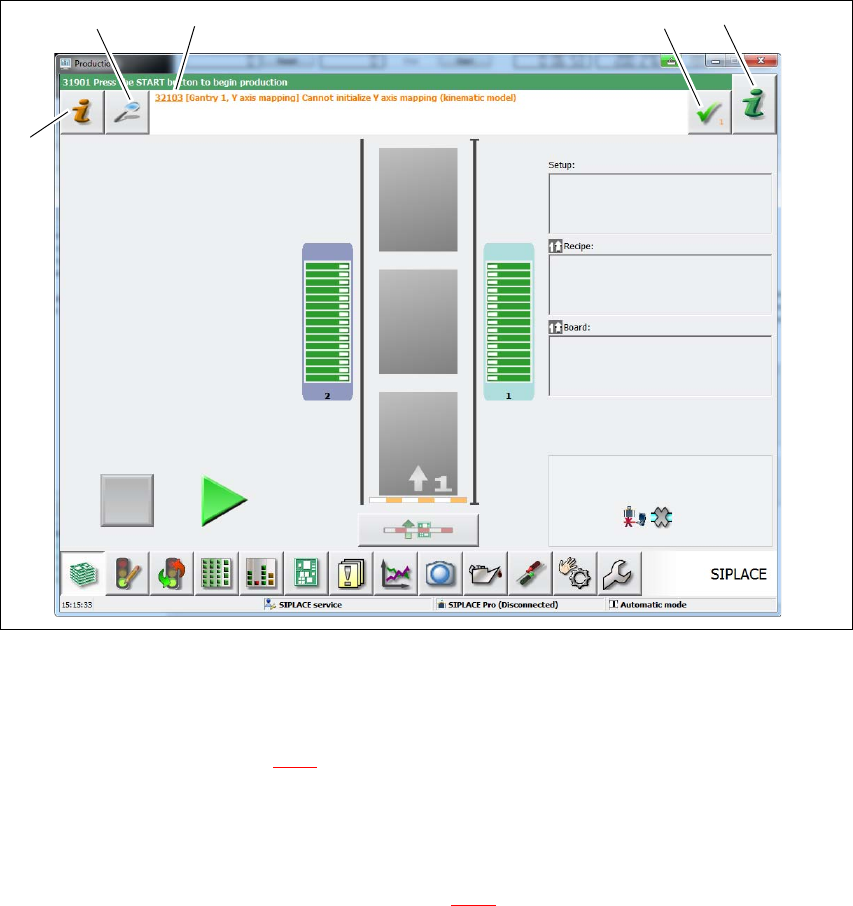

Fig. 5.7 - 1 Skærm "Produktion" med alarmmeddelelse (eksempel)
Billedtekst for fig. 5.7 - 1
(1) Starter hjælpesystemet, som angiver mulige årsager til den aktuelle fejl samt afhjælpende
foranstaltninger (se afsnit 5.7.1
, side 216).
(2) Åbner en dialogboks, hvor fejlkilden, fejlmeldingsteksten samt dato og klokkeslæt for fejlens
opståen vises. Her kan hjælp til den aktuelle fejl ligeledes kaldes frem.
(3) Alarmnummer og kort information om alarmen.
(4) Sletter den aktuelle fejl fra statusfelt (se afsnit 5.7.1
, side 216).
(5) Starter den kontekstorienterede hjælp for den aktuelle visning. Alle betjeningselementer i
visningen forklares kort.
(1)
(2)
(3) (4)
(5)
