5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE 5.10 Visuel kontrol gennemføres Fra softwareversion SC 712.1 Udga ve 05/2019 DK 226 5.10 Visuel kontrol gennemføres 5.10.1 Kontrol af SIP LACE SmartFeeder E 5 Fig. …
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.9 Holdskift
225
5.9.2 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
5

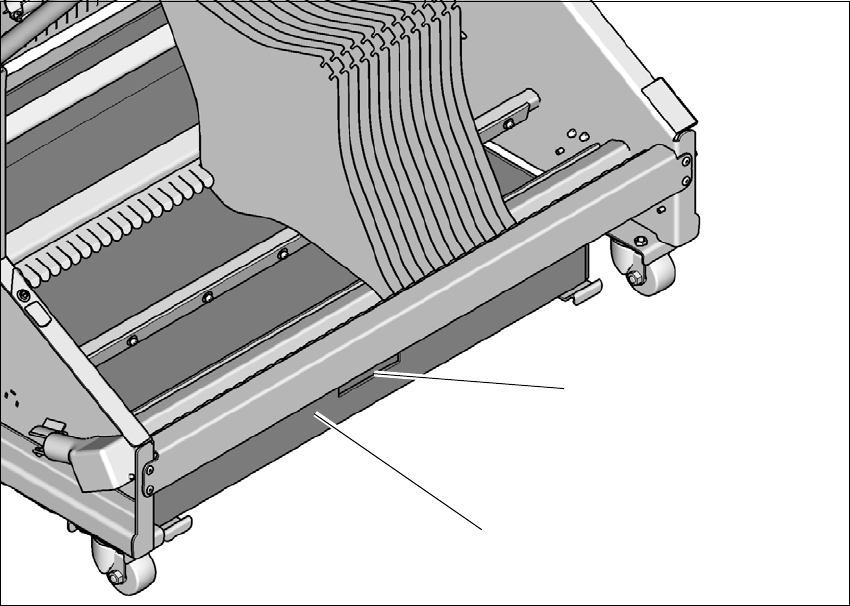

Fig. 5.9 - 1 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
(1) Håndtag
(2) Tapeaffaldsbeholder
Affaldsbeholderen skal trækkes ud af vekselbordet for tømning. Herved er der fare for klemning
af fingre.
For at minimere denne risiko holdes tapeaffaldsbeholder mens der føres en finger ind i grebet
(Pos. 1).
Det er vigtigt at holde fingrene væk fra revnen mellem tapecontainer og tapeaffaldsbeholder
for ikke at få fingrene i klemme.
(1)
(2)
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.10 Visuel kontrol gennemføres Fra softwareversion SC 712.1 Udgave 05/2019 DK
226
5.10 Visuel kontrol gennemføres
5.10.1 Kontrol af SIPLACE SmartFeeder E
5

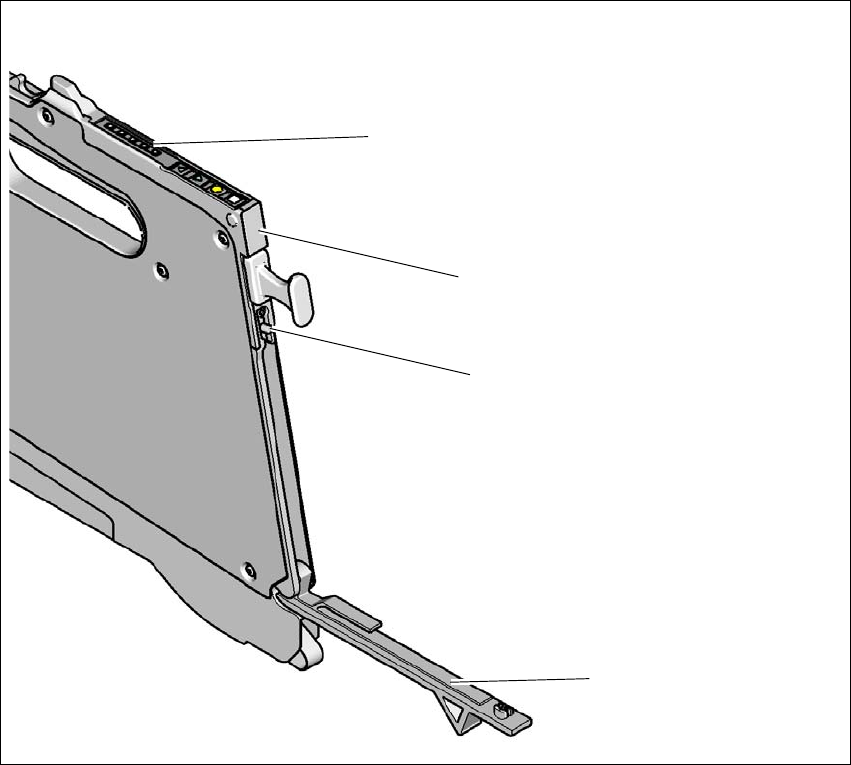

Fig. 5.10 - 1 Kontrol af SIPLACE SmartFeeder E (eksempel 8 mm E)
(1) Klap
(2) Kniv
(3) Statusvisning
(4) LED-visning
5
Kontroller at tapebeholder på SIPLACE SmartFeeder E er fuld. Åbn klappen (pos. 1). Træk
dækfolien ud og skær den med en saks elle rpå integreret kniv (Pos. 2) på 8 og 12 mm
SIPLACE SmartFeeder E.
5
(1)
(2)
(3)
(4)
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.10 Visuel kontrol gennemføres
227
5
Kontroller den flerfarvede statusvisning.
– Lyser den grøn, er transportøren driftsklar.
– Lyser den orange, signaleres en advarsel. LEDs lyser respektivt.
– Lyser statusvisning rødt, er der opstået en fejl. LEDs lyser respektivt.
En liste over LEDs og statusvisninger på SmartFeeder-betjeningsstationen findes i afsnit
5.12.1
, side 238. 5
Er statusvisningen gået ud, kan dette skyldes følgende: 5
– Fødemodulet er ikke indeholdt i den aktuelle opsætning.
– Fødemodulet er defekt.
– Fødemodulet er deaktiveret (f.eks. på grund af faldende trykluft).
5.10.2 Rettidig splejsning af tapes
5
5
5.10.3 Kontrol af support pins
Kontrollér support pins-positionen på løftebordet:
– Sørg for, at support pins ikke kolliderer med komponenterne på undersiden af printpla
-
derne.
– Sørg også for, at support pins ikke kolliderer med PCB-transportens vogne.
VÆR FORSIGTIG
Problemer med at trække dækfolien af!
Hvis dækfolien river af, kan der opstå problemer med at trække dækfolien af.
Der er findes en integreret kniv (Pos. 2) for enkel afskæring på 8 og 12 mm SIPLACE
SmartFeeder E.
BEMÆRK
For sen splejsning af tape
Hvis tape splejses for sent, kan det medføre øgede stilstandstider
Tapene skal splejses i god tid, så fødemodulerne ikke bliver tomme.
BEMÆRK
For tidlig splejsning af tapes
En for tidlig splejsning af tape kan have følgende konsekvenser: Når den gamle tape rul
-
les på den nye rulle, kan den nye rulle blive for fuld og tape glider af rullen og sætter sig
fast. Dette fører til afhentningsfejl og øgede stilstandstider.
Splejs tape rettidigt, så den gamle og den nye tape ikke vikler sig ind i hinanden.
