5.11 Opsætning af fødemoduler

5.11.1 Information om behandling af fødemoduler

Fødemoduler er præcisionsapparater. Fødemodulerne skal derfor håndteres forsigtigt.

 Undgå at støde fødemodulerne mod forhindringer.

 Undgå at tabe fødemodulerne på gulvet.

 Brug kun egnet værktøj til vedligeholdelse.

5.11.2 Aftagelse af SIPLACE SmartFeeder E fra vekselbord

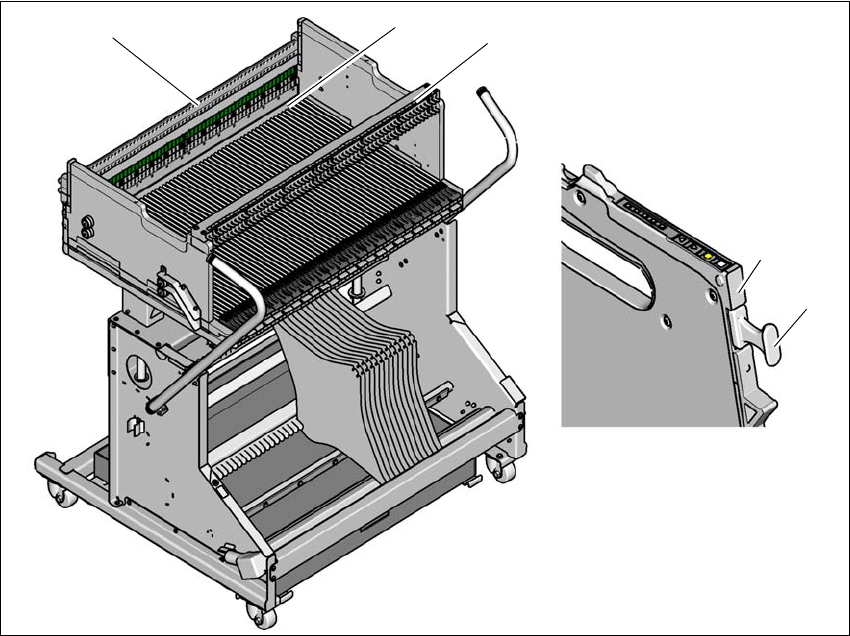

Fig. 5.11 - 1 Aftagelse af SIPLACE SmartFeeder E fra vekselbord

(1) Udtagsgreb

(2) Statusvisning

(3) Transportør-låseliste

(4) Anslagsliste

(5) Centreringsliste

I Standby-tilstand lyser statusvisning (Pos. 2) grønt, når fødemodul er til stede i den aktuelle op

sætning. Er transportøren ikke indeholdt i den aktuelle opsætning, bliver statusvisningen mørk.

(1)

(2)

(5)

(4)

(3)

5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE

5.11 Opsætning af fødemoduler Fra softwareversion SC 712.1 Udgave 05/2019 DK

230

SIPLACE SmartFeeder E er låst med en klinke i vekselbordet. Hvis du vil fjerne fødemoduler fra

vekselbordet, gøres som følger:

 Træk i udtagningsgrebet (Pos. 1). Statusvisning lyser rødt og der slukkes.

 Benyt udtagningsgrebet til udtrækning af fødemodul fra låselisten (Pos. 3) og anslagsli

sten (Pos. 4).

 Fjern fødemodulet. Vær opmærksom på centreringslisten (Pos. 5).

5.11.3 Benyt SIPLACE SmartFeeder E

5.11.3.1 Kontroller SIPLACE SmartFeeder E inden brug

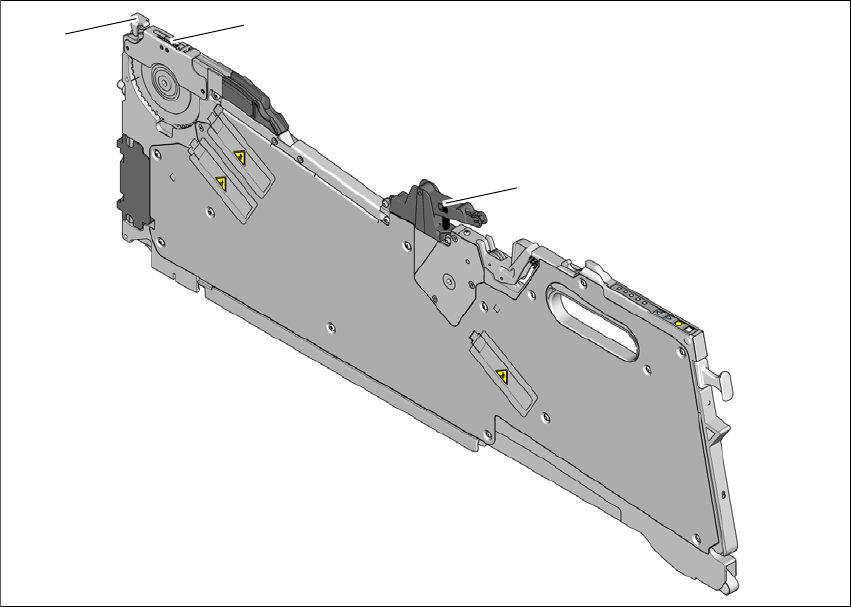

Fig. 5.11 - 2 Kontroller SIPLACE SmartFeeder E inden brug

(1) Dækfolie-rocker

(2) Hentevindue

(3) Arm til løftning og låsning af hentevindue

Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:

 Fødemodulet skal være fejlfrit.

 Kontrollér med en let berøring, at dækfolievippe (pos. 1) ikke klemmer.

 Kontroller at området for afhentningsvindue (Pos. 2) er fri for løse komponenter.

(1)

(2)

(3)

Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen

Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.11 Opsætning af fødemoduler

231

 Tryk på greb (Pos. 3) let fremad for åbning af afhentningsvindue (Pos. 2). I denne forbindelse

løftes hentevinduet en smule.

 Luk afhentningsvindue (Pos. 2), ved at føre grebet (Pos. 3) tilbage til sin oprindelige po

sition.

 Fjern løse komponenter fra vekselbordet med en børste eller en støvsuger med egnet

mundstykke.

BEMÆRK

Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.

 Aktivér ikke armen, når tape er lagt i.

BEMÆRK

 Er tapen allerede lagt i, skærer De den af på forkanten af fødemodulet.
