5.11.4.4 Tapeunderstøttelse for SIPLACE SmartFeeder 8 mm E-Modul
5

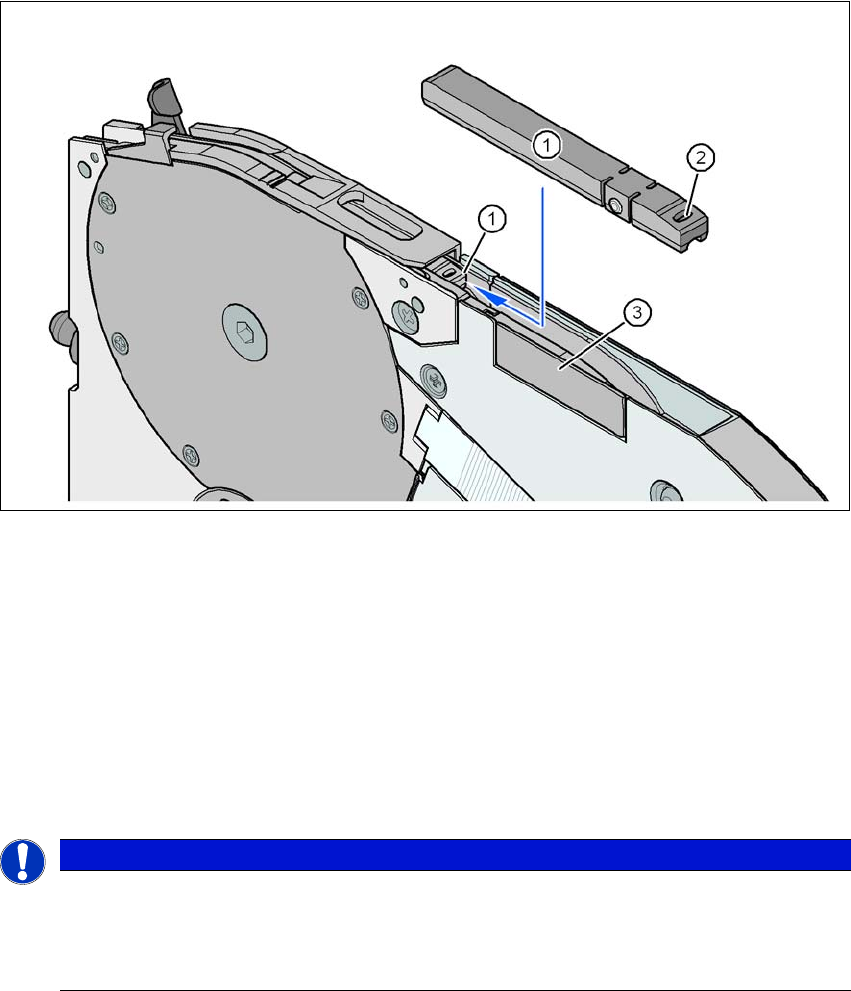

Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - Tapeunderstøttelse
(1) Tapestøtte, udtagelig
(2) Oval åbning i tapestøtten
SIPLACE SmartFeeder E har en tapeunderstøttelse (Pos. 1 i fig. 5.11 - 7). Den kan nemt fjernes
efter behov.
Før bladet fra en urmager-skruetrækker ind i den ovale åbning (pos. 2 på fig. 5.11 - 7) på ta
-
pestøtten, og træk tapestøtten ud imod tapetransportretningen.
Sørg for, at tapestøtten er positioneret rigtigt, når den sættes i.
5
BEMÆRK
Konstant Z-afhentningshøjde og reduktion af tidsforbruget til korrekturer af afhentnings
-
højder
Indsæt ved alle komponenter fra 0402 og mindre altid tapestøtten (pos. 1 på fig. 5.11
- 7) i fødemodulet.
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.12 Observer display på SIPLACE SmartFeeder E Fra softwareversion SC 712.1 Udgave 05/2019 DK
238
5.12 Observer display på SIPLACE SmartFeeder E
5.12.1 LED-visning
SIPLACE SmartFeeder E har et LED-display der viser driftstilstand for hvert spor.
5

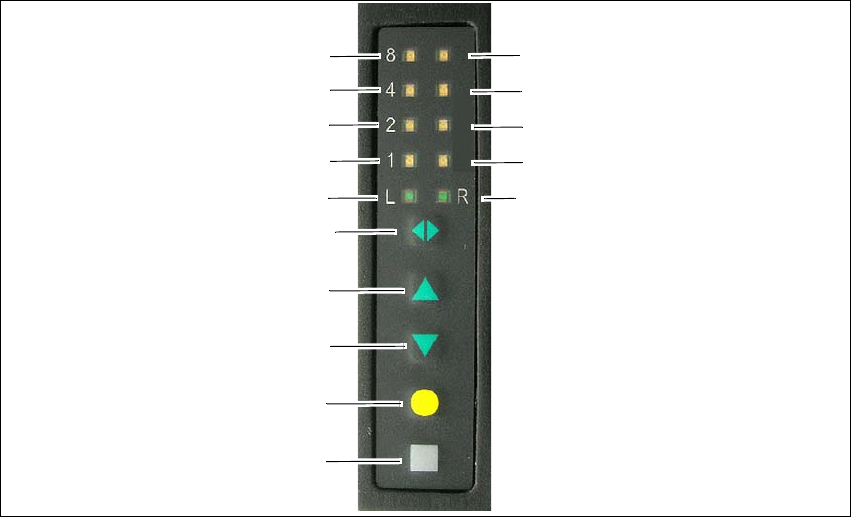

Fig. 5.12 - 1 Taster og LED-display: viste eksempel SIPLACE SmartFeeder 2x8mm E-Modul
(1) Knap SET
(2) Knap FOLIE
(3) Knap TILBAGE
(4) Knap FREMAD
(5) Knap sporskift mellem højre og venstre
(6) LED L venstre spor aktivt
(7) LED 1 mm skridtvidde venstre spor
(8) LED 2 mm skridtvidde venstre spor
(9) LED 4 mm skridtvidde venstre spor
(10) LED 8 mm skridtvidde venstre spor
(11) LED R højre spor aktivt
(12) LED 1 mm skridtvidde højre spor
(13) LED 2 mm skridtvidde højre spor
(14) LED 4 mm skridtvidde højre spor
(15) LED 8 mm skridtvidde højre spor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.12 Observer display på SIPLACE SmartFeeder E
239
5.12.2 Statusvisning
–Grøn:
Fødemodulet er driftsklart og indeholdt i den aktuelle opsætning.
–Orange
En advarsel signaleres.
–Rød:
Fejlfunktion er indtrådt.
–Slukket
Fødemodulet er ikke indeholdt i den aktuelle opsætning.
5
5
5.12.2.1 Statusvising, mulige betydninger og afhjælpninger
I den følgende tabel er farver på statusmeddelelser, mulige betydning og foranstaltninger til fejl
-
afhjælpning angivet.
5
BEMÆRK
"Statusvisning fra" kun for fødemoduler der er registreret i opsætning
Maskincontrolleren slukker for statusvisningen for de fødemoduler, der ikke er indeholdt i
opsætningen.
Tilstand "Statusvisning fra" optræder kun når ordre er angivet til linje fra programmerings
-
system. Dette gør det nemmere for operatøren at kontrollere fødemodulerne, da han kun
skal holde øje med de fødemoduler, der er indeholdt i opsætningen.
BEMÆRK
Opsætningsproces: Aktivering af statusvisning for hvert fødemodul
Ved selve opsætning - ingen opsætningsinformation afsendt fra SIPLACE Pro til station/
linje - aktiveres statusvisning ved hvert fødemodul efter indføring. På denne måde infor
-
meres operatøren, om alt er i orden.
Status-
visning
Mulige betydninger Fejlafhjælpning
Orange Der er blevet valgt en funktion, der
ikke er tilladt, når dækfolien er
spændt (folie-rocker er trykket
nedad).
Skal den ønskede funktion gennemføres, tages folien ud
af tandhjulsparret og skæres af, så folieføring slækkes
Orange 24V forsyningsspændingen har
ikke overskredet tilkoblingstærsk
-
len efter tænding
Kontroller spændingsforsyningen
Rød,
blinkende
Fødemodul-software springer ikke
ind i applikationen
Indlæs applikationssoftwaren igen
Indlæs fødemodul-softwaren
