Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler 259 6.1.2 Pipetteveksler for SIPLACE TH/SIPLACE PP Artikel-nr. 031083 43-xx Pipetteve ksler SIPLACE…
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.1 Pipetteveksler Fra softwareversion SC 712.1 Udgave 05/2019 DK
258
6

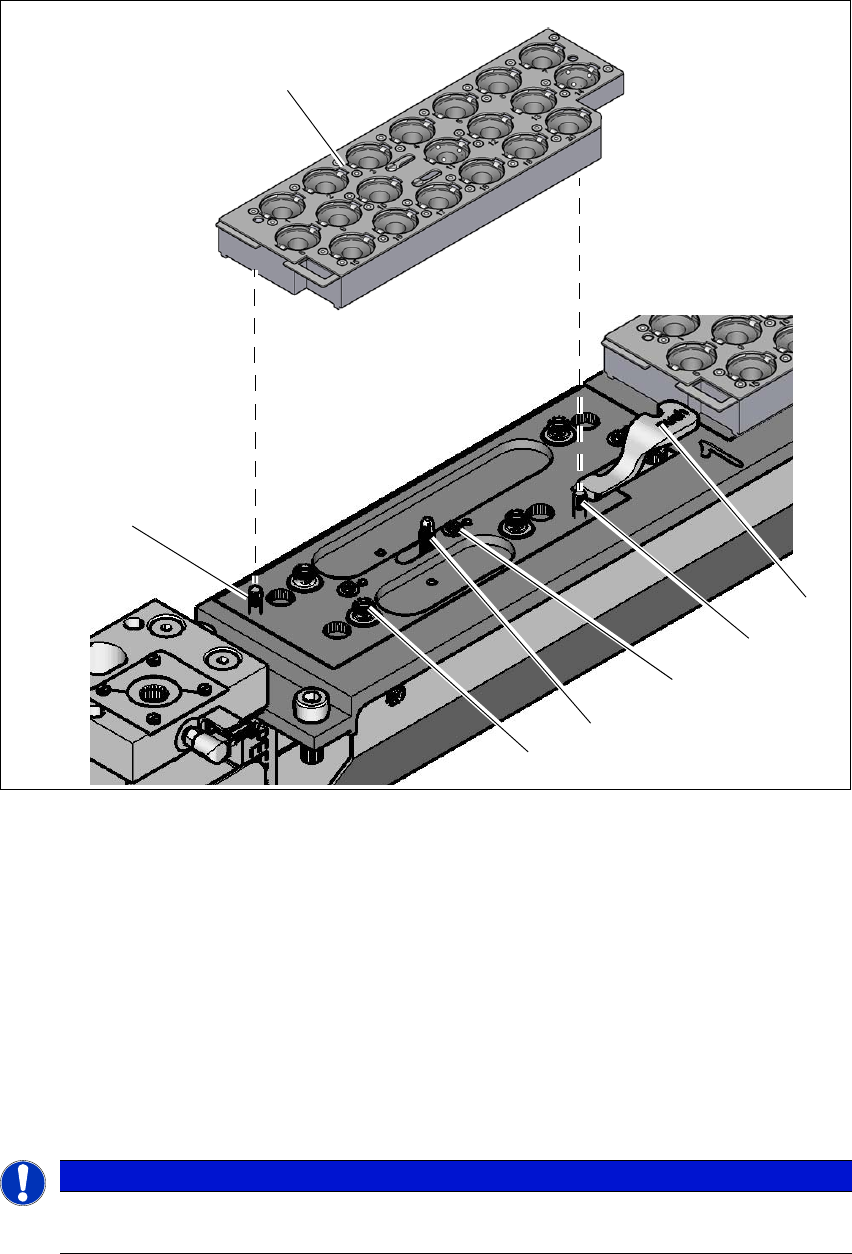

Fig. 6.1 - 5 Pipetteveksler for SIPLACE CP14 - Skift af magasin
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap (3 stk.) til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Magasin
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 5, side 258).
6
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
Ret magasinet ud før isætning, således at centreringsstifterne (pos. 2 og 6 på fig. 6.1
- 5, side 258) kan glide ind i pinolhullet og langhullet.
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
259
6.1.2 Pipetteveksler for SIPLACE TH/SIPLACE PP
Artikel-nr. 03108343-xx Pipetteveksler SIPLACE TH, E by SIPLACE, position 1
Artikel-nr. 03113120-xx Pipetteveksler SIPLACE TH, E by SIPLACE, position 2
Artikel-nr. 03103613-xx Magasin til 2 P&P-pipetter
Artikel-nr. 03109863-xx Magasin til 1 P&P-pipette
6
Fig. 6.1 - 6 Pipetteveksler for SIPLACE TH/SIPLACE PP (eksempel)
(1) Pipetteveklser-magasin (2 P&P-pipetter)
(2) BE-afkastbeholder
(3) Pipetteveksler
(3)
(2)
(1)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.1 Pipetteveksler Fra softwareversion SC 712.1 Udgave 05/2019 DK
260
6.1.2.1 Beskrivelse
Der findes to slags pipettevekslere. Den ene kan optage 4 magasiner med hver to pipettegarager,
den anden 8 magasiner med hver 2 pipettegarager.
Der findes to magasintyper: Standardmagasiner og magasiner til specialpipetter eller gribere. Ma
-
gasinerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med to
skruer med nedsænket hoved.
6
Fig. 6.1 - 7 Pipetteveksler-magasin for SIPLACE TH/SIPLACE PP
(1) Magasin til 2 pipetter
(2) Pipetteveksler med 4 x 2 magasiner for pipetter
(3) Pipetteveksler med 8 x 2 magasiner for pipetten
(1)
(2)
(3)
