6 Stationsudvidelser Betjeningsvejledning E by SIPLACE 6.1 Pipetteveksler Fra softwareversion SC 712.1 Udgave 05/2019 DK 262 6.1.2.3 Position af pipetteveksler for SIPLACE TH 6 Fig. 6.1 - 8 Position af pipette veksler fo…
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
261
6.1.2.2 Tekniske data
6
6
Pipetteveksler for SIPLACE TH
Antal pipettegarager Max. 16 til standardpipetter
4 til specialpipetter eller gribere
Pipettetyper 5xx, standard
4xx med adapter
8xx med adapter
9xx med adapter
Pipetteskiftetid Ca. 2 s pr. pipette
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.1 Pipetteveksler Fra softwareversion SC 712.1 Udgave 05/2019 DK
262
6.1.2.3 Position af pipetteveksler for SIPLACE TH
6

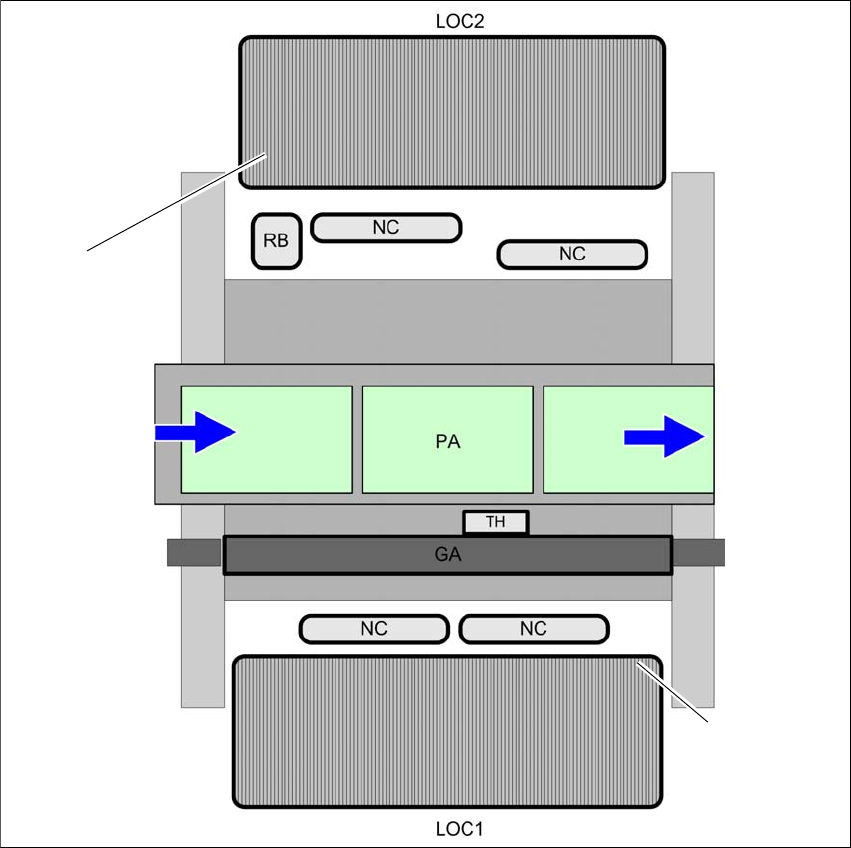

Fig. 6.1 - 8 Position af pipetteveksler for SIPLACE TH - eksempel
6
(1) Vekselbord på position 1
(2) Vekselbord på position 2
(PPW) Pipetteveksler
(RB) Afkastbeholder
(PA) Bestykningsområde
(GA) Portal
(2)
(1)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
263
6.1.2.4 Montage
I E by SIPLACE-automater fastgøres pipetteveksler på maskinrammen.
6

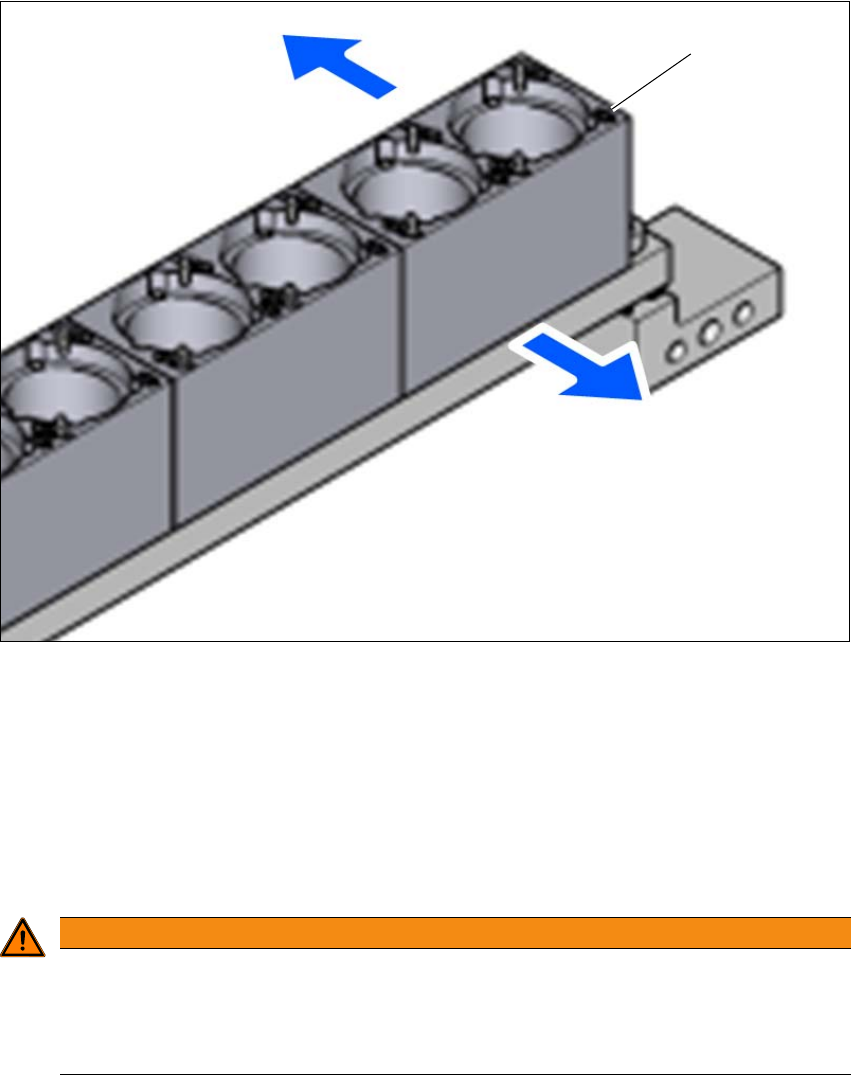

Fig. 6.1 - 9 Monteringsposition
(1) Markeringsboring
(2) Pil peger i retning PCB-transport
(3) Operatørside
6
Indstil pipetteveksleren på en sådan måde, at markeringsboringen (pos. 1) ligger til venstre
set ud fra operatørens blikvinkel.
6
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
(1)
(3)
(2)
