Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
269
6.1.3.4 Montage
I E by SIPLACE-automater fastgøres pipetteveksler på maskinrammen.
6

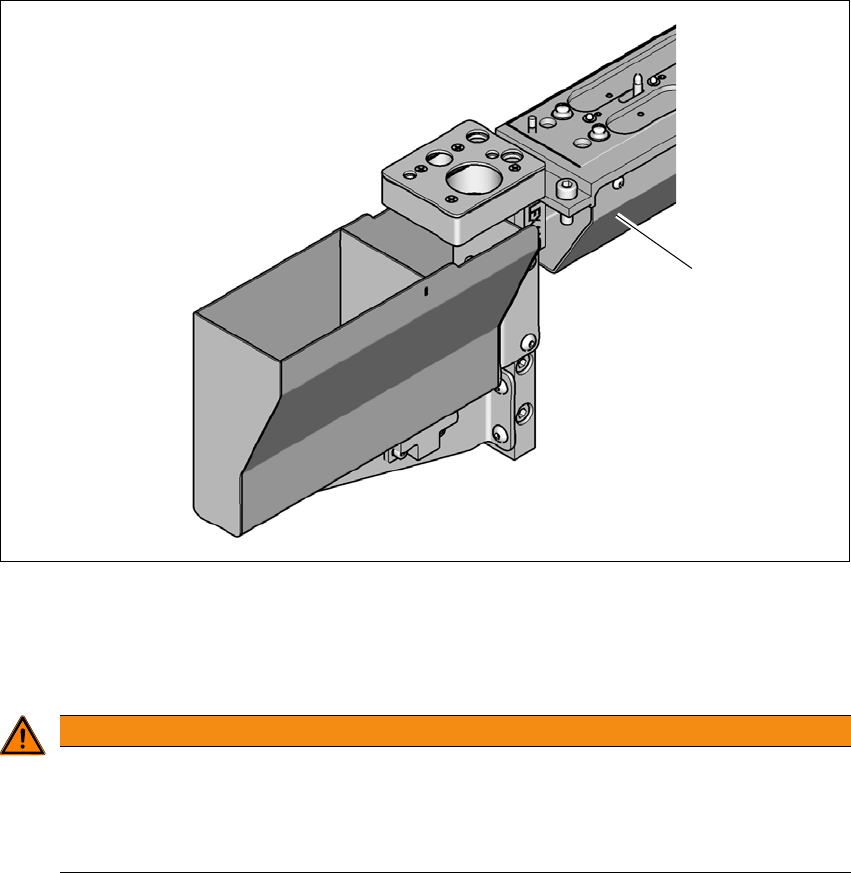

Fig. 6.1 - 13 Monteringsposition
(1) Skrå side peger i retning af vekselbord indstrækning
Juster pipetteveksler så den skrå side peger mod vekselbordets indtrækning.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
(1)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.1 Pipetteveksler Fra softwareversion SC 712.1 Udgave 05/2019 DK
270
6.1.3.5 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.3.6 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 5, side 258) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 5, side 258
). Løft magasinet ud af holderen.
6
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Inden påfyldning af magasiner skal det sikres, at alle pipetter på SIPLACE CP12 er
lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem
-
rum.
ADVARSEL
Fare for hovedcrash ved udstående greb!
Et greb der rager ud over magasinet (Pos. 1 i fig. 6.1 - 5) kan medføre kollission med be
-
stykningshoved.
Kontrollér, at grebene ikke rager ud over magasinerne.
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
271
6
Fig. 6.1 - 14 Pipetteveksler for SIPLACE CP12 - Skift af magasin
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap (3 stk.) til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Magasin
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 5, side 258).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Ret magasinet ud før isætning, således at centreringsstifterne (pos. 2 og 6 på fig. 6.1
- 5, side 258) kan glide ind i pinolhullet og langhullet.
(1)
(3)
(4)
(5)
(7)
(6)
(2)
