6 Stationsudvidelser Betjeningsvejledning E by SIPLACE 6.2 Betjeningsstation (HMI) på position 2 Fra softwareversion SC 712.1 Udgave 05/2019 DK 280 6.2 Betjeningsstation (HMI) på position 2 Artikel-nr. 03113590Sxx Betjen…
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.1 Pipetteveksler
279
6

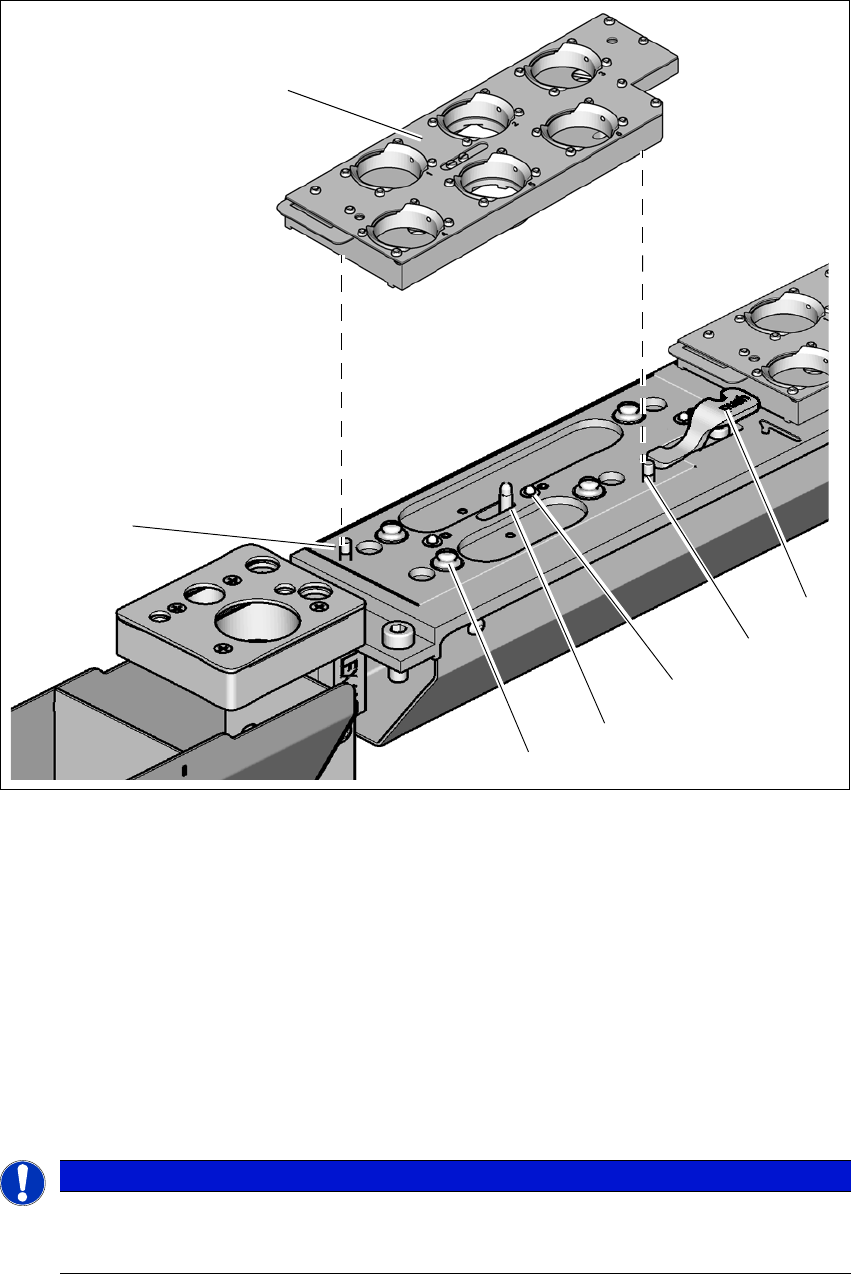

Fig. 6.1 - 20 Pipetteveksler for SIPLACE CP14 - Skift af magasin
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap (3 stk.) til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Magasin
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 5, side 258).
6
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
6
Ret magasinet ud før isætning, således at centreringsstifterne (pos. 2 og 6 på fig. 6.1
- 5, side 258) kan glide ind i pinolhullet og langhullet.
(1)
(3)
(4)
(5)
(7)
(6)
(2)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.2 Betjeningsstation (HMI) på position 2 Fra softwareversion SC 712.1 Udgave 05/2019 DK
280
6.2 Betjeningsstation (HMI) på position 2
Artikel-nr. 03113590Sxx Betjeningsstation (HMI), pos. 2
For automater med kun en betjeningsstation (HMI) på position 1 kan der installeres endnu en be
-
tjeningsstation på position 2.
6

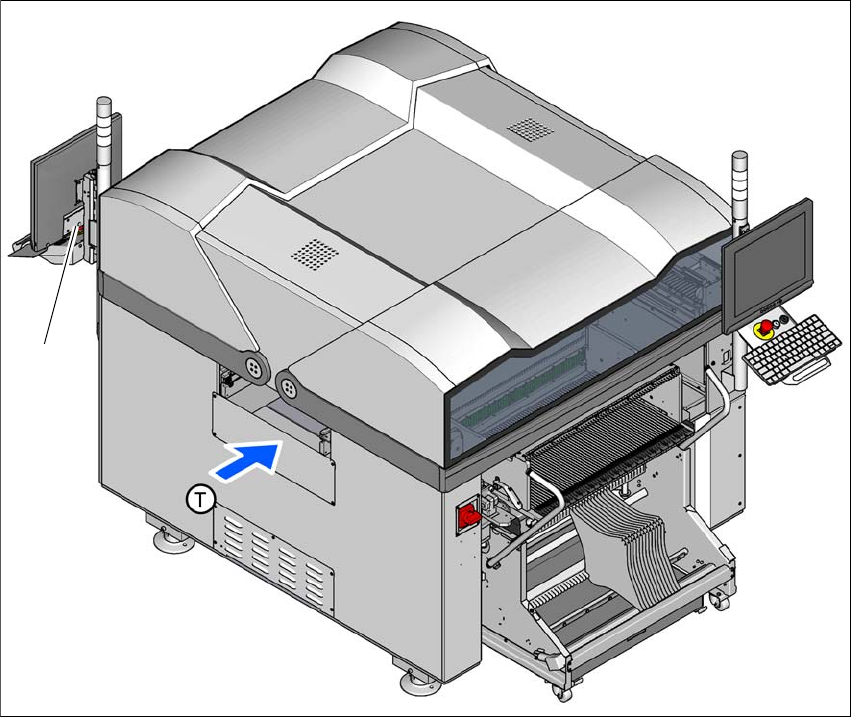

Fig. 6.2 - 1 Betjeningsstation (HMI) på position 2
(1) Betjeningsstation (HMI) på position 2
(T) Printplade-transportretning
(1)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.3 SIPLACE JTF-MW
281
6.3 SIPLACE JTF-MW
Artikel-nr. 03118894Sxx SIPLACE JTF-MW
Artikel-nr. 03126378Sxx kun JTF-MW-tilbehørssæt (til option)
6
Fig. 6.3 - 1 SIPLACE JTF-MW
(1) Løftemotor-afdækning
(2) Tilføringsskyder
(3) Transport
(4) Tower-Modul med magasin
6.3.1 Beskrivelse
SIPLACE JTF-S/MW er en automatisk og hurtig veksler for standard JEDEC flademagasiner. På
E by SIPLACE-automater kan en JTF-MW Tray Feeder installeres på vekselbordet og på det faste
bord. JTF-MW kan fjernes for et hurtigt skift sammen med vekselbordet.
(2)
(1)
(3)
(4)
