6 Stationsudvidelser Betjeningsvejledning E by SIPLACE 6.3 SIPLACE JTF-MW Fra softwareversion SC 712.1 Udgave 05/2019 DK 284 6.3.4 Dimensioner med JTF-MW 6 Fig. 6.3 - 3 Mål på E by SIPLACE-automater med JTF-MW (eksempel …
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.3 SIPLACE JTF-MW
283
6.3.3 Tekniske data
6
Position JTF-MW
Mål
Bredde 322,40 mm
Højde 946 mm
Længde 1209 mm
Position på E by SIPLACE
Kun installeret/dokket på position 2
JEDEC flademagasin-specifikation
JEDEC standard: 95-1 & IEC 60286-5
Lagerkapacitet
30 JEDEC-flademagasiner
15 Cookie Trays, med hver 2 JEDEC Trays
Maks. bestykningshøjde på bakkebasis
10,8 mm (intet bakkeniveau udeladt)
24,6 mm (1 Bakkeniveau udeladt)
38,4 mm (2 Bakkeniveau udeladt)
Cassette
Mål (L x B x H) 344 mm x 300 mm x 228 mm
Totalvægt fyldt 30 kg (Cookie Tray + komponenter)
maks. Vægt pr. cookie tray
2,0 kg, ± 10%
Pneumatik
5 bar til 10 bar
Trykluftforbrug
28,3 Nl/min.
Kommunikation
Pogo-Pin-interface, Can-Bus
Vægt
~ 45 kg uden Cookie Trays og magneter
~ 60 kg med 15 Cookie Trays og magneter
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.3 SIPLACE JTF-MW Fra softwareversion SC 712.1 Udgave 05/2019 DK
284
6.3.4 Dimensioner med JTF-MW
6

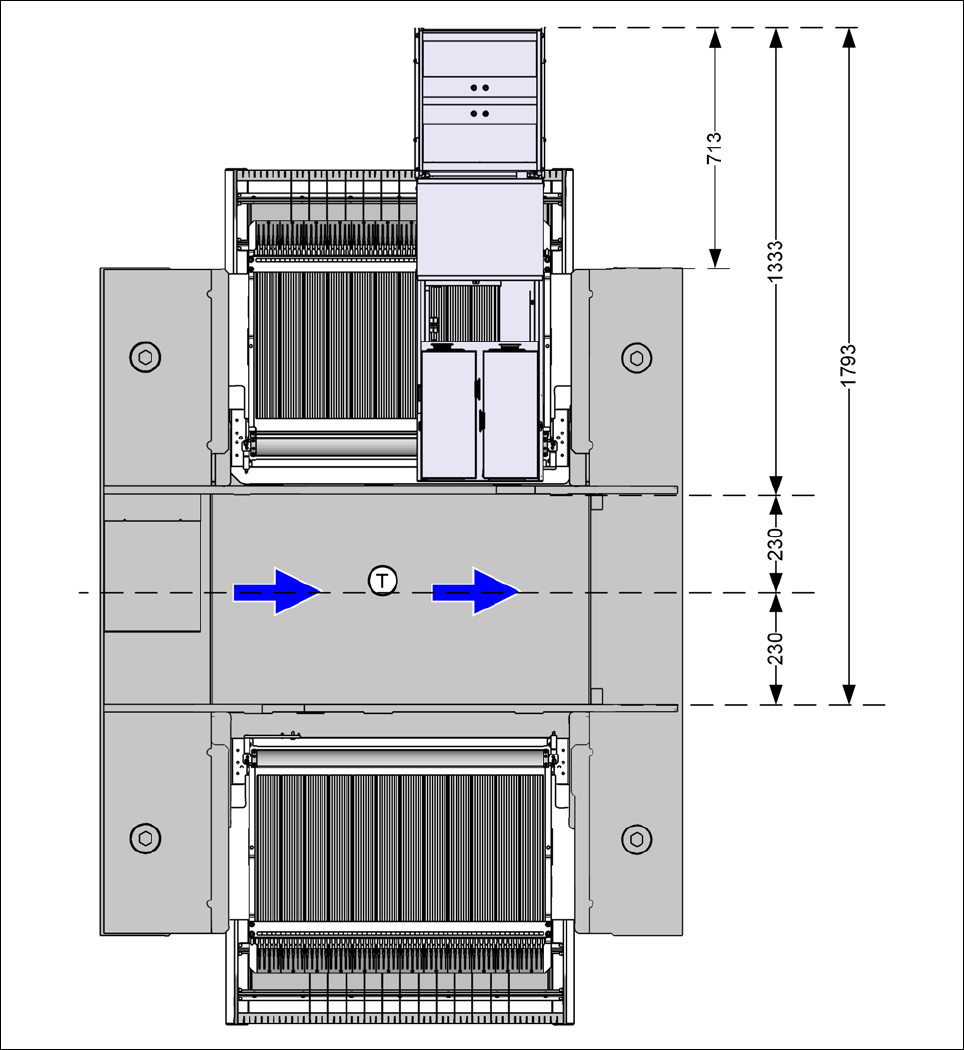

Fig. 6.3 - 3 Mål på E by SIPLACE-automater med JTF-MW (eksempel med vekselbord)
2 Driftsikkerhed
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.3 SIPLACE JTF-MW
285
6.3.5 Sikkerhedsforskrifter
6.3.5.1 Til sikkerhed for personer og betjeningspersonale
Brugeren af maskinen må kun udføre de handlinger vedkommende er tilstrækkelig kvalifice
-
ret til og fuldstændig fortrolig med.
Afdækning må aldrig åbnes hvis man ikke er fuldstændig fortrolig med forløbet af funktionen
på modulet! Adækning må kun åbnes under driften på opfordring i denne vejledning eller i
dialogen med stationens software!
Brug af sikkerhedstekniske grunde altid erhvervsbeklædning, der lever op til brancherådets
regler og bestemmelser (dvs. at man skal undgå tøj med vide ærmer osv.).
Reducér risikoen ved at undgå at bære bånd, kæder eller slips på arbejdspladsen.
Langt hår skal beskyttes under et hårnet.
6.3.5.2 Til sikkerhed for anlæg og apparater
Enhver form for ændringer er forbudt, så længe man ikke ved, hvordan ændringerne kan på
-
virke anlæggets funktion!
Moduler må kun opstilles, ændres og vedligeholdes af korrekt oplærte personer.
Beskyttelsesudstyr må ikke ændres. Det er frem for alt forbudt at sætte beskyttelsesafbrydere
ud ad drift eller fjerne sikkerhedsanordninger.
ADVARSEL
Spænding
Modulet drives elektrisk. Ved brug af elektriske apparater kan visse dele være spændingsførende
med 24 V!
Inden arbejder på strømførende dele, slukkes automaten på hovedafbryder og den adskilles fra
lysnet ved Lemosa-bøsning for at afbryde forsyning mellem modul og maskine.
– En manglende overholdelse kan medføre død, alvorlige kvæstelser og/eller væsentlig materiel
skade.
