6.5 Stationære kameraer
6.5.1 Stationære kamera, Type 25 GigE (FC-Kamera)
Artikel-nr. 03105205-xx Stationært BE-kamera, Type 25 GigE
6

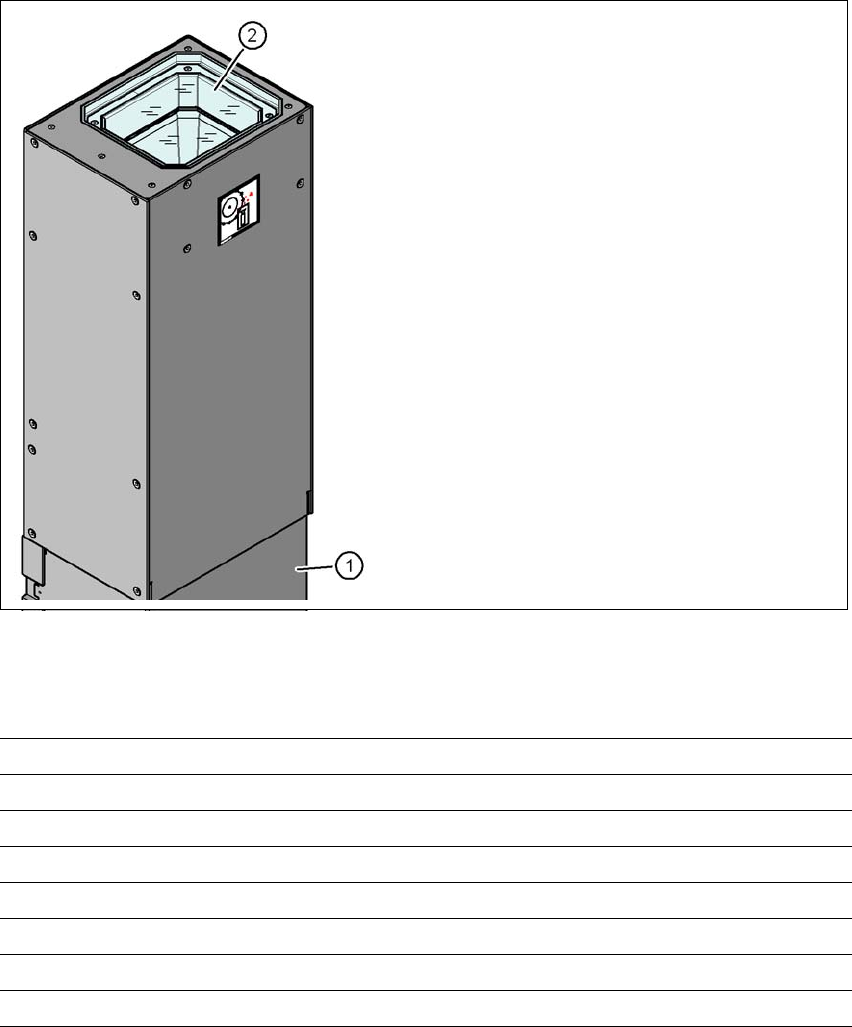

Fig. 6.5 - 1 Stationære BE-kamera, Type 25 GigE
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - herunder belysnings- og optikniveauer
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.5 Stationære kameraer Fra softwareversion SC 712.1 Udgave 05/2019 DK
292
6.5.1.1 Tekniske data
6
Komp.-mål 0,2 mm x 0,2 mm til 16 mm x 16 mm ved enkeltmåling af komponenten
BE-spektrum 0402 op til SO, PLCC, QFP, sokkel, stik, BGA, specialkomp., bare die,
flip-chip, shield
Min. benafstand 0,25 mm
Min. benbredde 0,1 mm
Min. ball-afstand 0,14 mm
Min. ball-diameter 0,08 mm
Synsfelt 19,4 mm x 19,4 mm
Belysningsart Reflekteret lys (6 frit programmerbare niveauer)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.5 Stationære kameraer
293
6.5.2 Stationært BE-kamera, type 33 GigE
Artikel-nr. 03112784-xx Stationært BE-kamera, Type 33 GigE
6.5.2.1 Opbygning
6

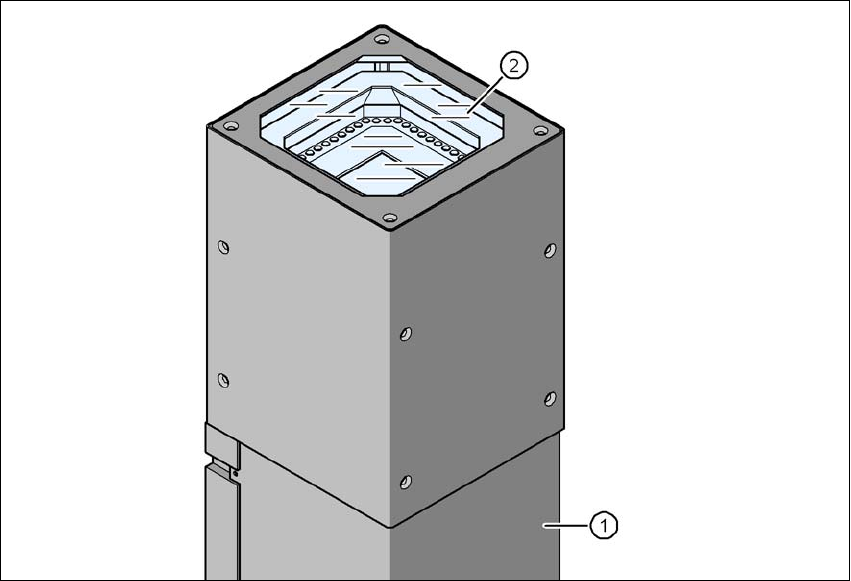

Fig. 6.5 - 2 Opbygning stationært BE-kamera P&P, Type 33 GigE
6.5.2.2 Tekniske data
6
(1) Kamerahus med integreret kamera og
kameraforstærker
(2) Glasplade - herunder belysnings- og op
-
tikniveauer
Komp.-mål 1,0 mm x 0,5 mm op til 55 mm x 45 mm
BE-spektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (6 frit programmerbare niveauer)
