Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.8 SIPLACE Preparation Table E 297 6.8 SIPLACE Preparation Table E Artikel-nr. 031123 58-xx SIPLACE Preparation Table…
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.7 Justerbar transportspænding Fra softwareversion SC 712.1 Udgave 05/2019 DK
296
6

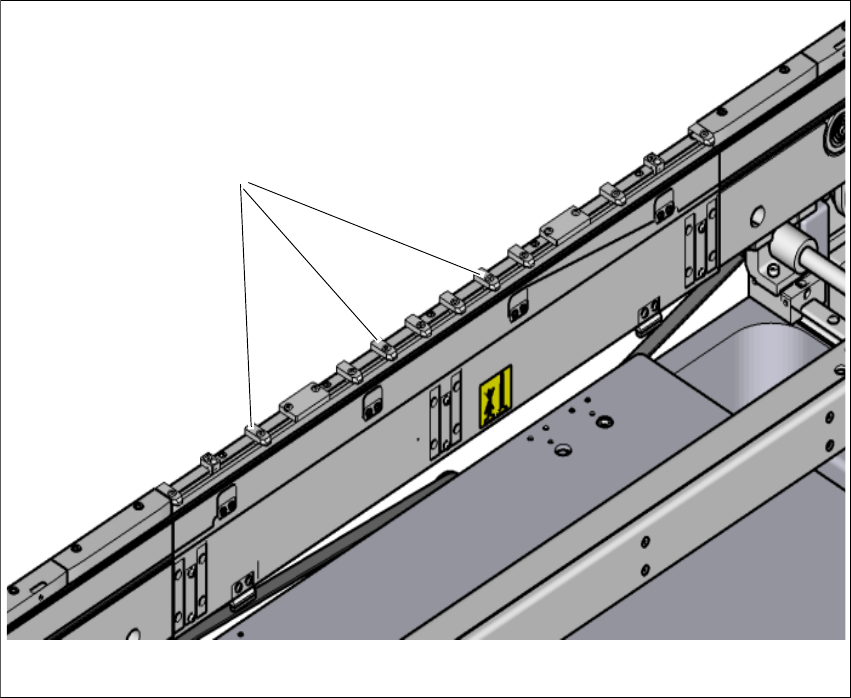

Fig. 6.7 - 2 Justerbar transportspænding - driftsvejledning
Løsn skruerne (1) for at justere anslagsføringernes positioner. Stram skruerne igen efterføl
-
gende, når brugerne har låst positionerne.
(1)
(1)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.8 SIPLACE Preparation Table E
297
6.8 SIPLACE Preparation Table E
Artikel-nr. 03112358-xx SIPLACE Preparation Table E
SIPLACE Preparation Table E kan maksimalt optage 60 SIPLACE SmartFeeder 8 mm E - med
BE-taperulle (størrelse 7”, 10”, 13”, 15” og 17”). Transportør kan placeres øverst eller på udtrukket
føringsprofil. Anbring en anslagssplit i hver føringsplade for hver transportør. Med SIPLACE Pre
-
paration Table E kan SIPLACE PowerAdaptor E (se afsnit 6.9 på side 298) anbringes og fjernes
uden brug af værktøj.
6
Fig. 6.8 - 1 SIPLACE Preparation Table E
(1) Føringsprofil
(2) Transportør-parkeringsenhed
(3) Høje temperaturer på SIPLACE SmartFeeder E ved kontinuerlig drift
(4) Montage-interface for SIPLACE Power Adapter E (tilvalg)
(5) Taperullecontainer
(4)
(3)
(2)
(5)
(1)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.9 SIPLACE Power Adapter E Fra softwareversion SC 712.1 Udgave 05/2019 DK
298
6.9 SIPLACE Power Adapter E
Artikel-nr. 03113102-xx SIPLACE Power Adapter E
Med SIPLACE PowerAdaptor E kan SIPLACE SmartFeeder E benyttes udenfor automaten og op
-
stillingsområdet.. SIPLACE Power Adapter E kan benyttes enkeltvis eller på SIPLACE Prepara
-
tion Table E (se afsnit 6.8 på side 297).
6

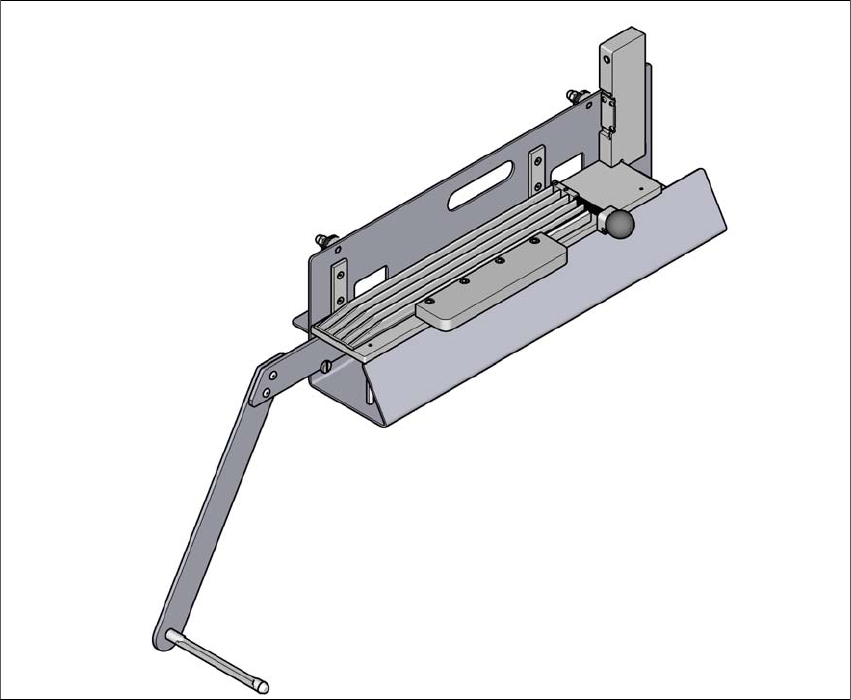

Fig. 6.9 - 1 SIPLACE Power Adapter E
