6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.9 SIPLACE Power Adapter E Fra softwareversion SC 712.1 Udgave 05/2019 DK
300
6.9.1 Brug af SIPLACE Power Adapter E

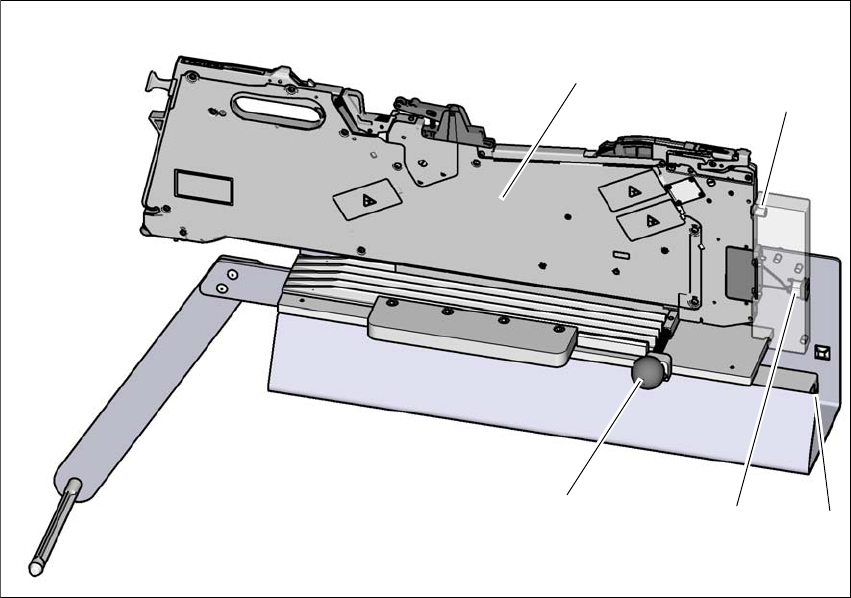

Fig. 6.9 - 3 Brug af SIPLACE Power Adapter E
Træk i knap (1), når SIPLACE SmartFeeder E (2) monteres i SIPLACE Power Adapter E.
Vær under montering opmærksom på, at split (3) på SIPLACE SmartFeeder E befinder sig i
føringsbøsning i SIPLACE Power Adapter E. 6
– DC-netindgang (4) på SIPLACE Power Adapter E.
– AC-netindgang (5) på SIPLACE Power Adapter E.
Når SIPLACE SmartFeeder E er monteret korrekt, slippes knappen for låsning af SIPLACE
SmartFeeder E.
For fjernelse af SIPLACE SmartFeeder E fra SIPLACE Power Adapter E, trækkes i knappen
for oplåsning af SIPLACE SmartFeeder E og fjernelse af SIPLACE SmartFeeder E.
SIPLACE Power Adapter E leveres med 2 netkabler for tilslutning til stikkontakt. Vælg det rette
kabel i henhold til stiktypen i tit land.
(3)
(1)
(4)
(5)
(2)
Betjeningsvejledning E by SIPLACE 6 Stationsudvidelser
Fra softwareversion SC 712.1 Udgave 05/2019 DK 6.10 Ekstern netdel PowerSupply COT E
301
6.10 Ekstern netdel PowerSupply COT E
Artikel-nr. 00288211-xx Ekstern netdel PowerSupply COT E
6
Fig. 6.10 - 1 Ekstern netdel PowerSupply COT E
(1) Harting-tilslutning
(2) D-Sub-tilslutning
(3) Nettilslutning
Harting-tilslutning
Netdel på PowerSupply COT E byder på et Harting-stik med en 25V 10A udgang for vekselbord
serie E (indtrækning). På denne tilslutning sker der også en dataoverførsel, for kommunikation
mellem transportør og vekselbord.
D-Sub-tilslutning
D-Sub-stik benyttes for tilslutning af Setup Center over CAN-buskabel. Herved kan brugeren pro
-
grammere og opsætte transportør på vekselbord fjernt (ikke på bestykningsautomaten).
Nettilslutning
Modul med leveres med 2 netkabler for tilslutning til stikkontakt. Vælg det rette kabel i henhold til
stiktypen i tit land. Ved vekselstrømstilslutning er der mulighed for diverse spændinger og frekven
-
ser (100-240 VAC, 50-60 Hz).
Efter tænding af modulet lyser den grønne LED på øvre afdækning.
(3)
(2)
(1)
6 Stationsudvidelser Betjeningsvejledning E by SIPLACE
6.10 Ekstern netdel PowerSupply COT E Fra softwareversion SC 712.1 Udgave 05/2019 DK
302
6
BEMÆRK
Tilslutning til SIPLACE Setup Center
Til transportkonfiguration kan der kun tilsluttes en ekstern netdel PowerSupply COT
E med vekselbord til SIPLACE Setup Center.
Ved brug af CAN-buskabel 03040465-xx sammen med SIPLACE Setup Center skal
termineringsmodstand på bussystemen til SIPLACE Setup Center aktiveres. Tilslut
-
ningsmodstanden på bussystemenden skal ikke aktiveres til den eksterne netdel
PowerSupply COT E og vekselbordet.
CAN ID til den eksterne netdel PowerSupply COT E med vekselbord i enkeltmodus
er 0x0518.
