00198164-04_UM_E-by-SIPLACE_DK - 第40页
2 Drif tssikke rhed Betjeningsvejledning E by SIPLACE 2.1 Sikkerhedsforskrifter Fra so ftwareversion SC 712.1 Udgave 05/2019 DK 40 Nedenstående an visninger skal føl g es ved arbejder på perma magne terne: Personer med…
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.1 Sikkerhedsforskrifter
39
2

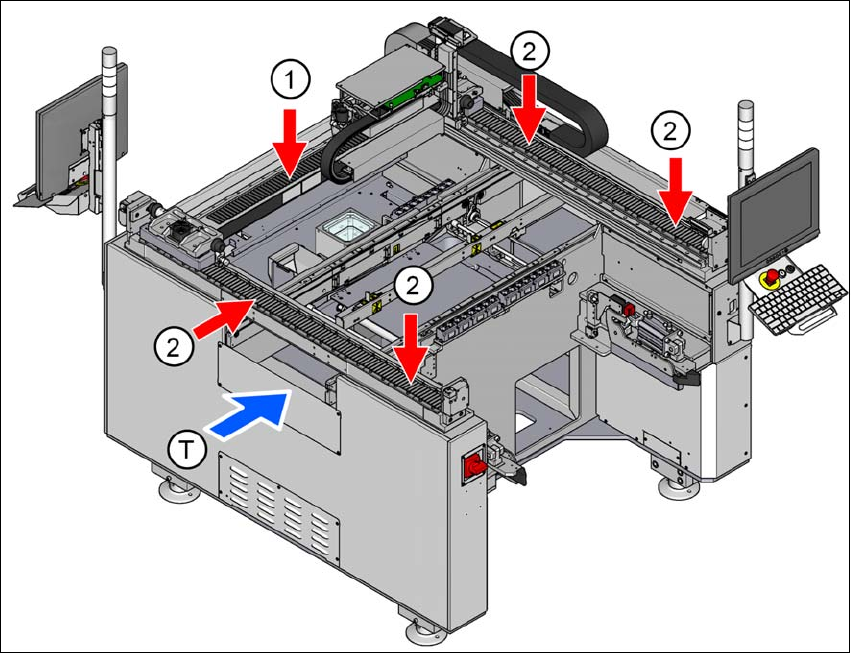

Fig. 2.1 - 1 Placering af permamagneter til lineardrevene
(1) X-linearmotorens permamagneter på portal
(2) Y-linearmotors permamagnet på portal
(T) PCB-transportretning
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.1 Sikkerhedsforskrifter Fra softwareversion SC 712.1 Udgave 05/2019 DK
40
Nedenstående anvisninger skal følges ved arbejder på permamagneterne:
Personer med aktive implantater (f.eks. pacemakere) eller andre ferromagnetiske proteser
forbydes udtrykkeligt at arbejde på eller opholde sig i nærheden af disse maskiner. Hold en
sikker afstand til linearmotoren!
På grund af den kraftige magnetiske tiltrækningskraft er der visse sikkerhedsforanstaltninger,
der skal respekteres i umiddelbar nærhed af magnetbanen og den bevægelige primærdel.
Tunge eller brede genstande af stål eller jern må ikke bringes ind i magnetbanens område.
Da den magnetiske tiltrækningskraft ikke er synlig, er det nemt at komme til at undervurdere
dens påvirkning i nærheden af magnetbanen. Den magnetiske effekt kan opstå pludseligt og
i nærheden af ferromagnetiske objekter (af stål eller jern) opnå en størrelse som magnetba
-
nen på flere tusinde Newton.
Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand
-
sker, sko, osv.).
Montage- og andre arbejder på magnetbanen må kun udføres af oplært personale.
For nødstilfældes skyld skal du altid have minimum to kiler (cirka 10° til 15°) af massivt, ikke-
magnetisk materiale (f.eks. aluminium) samt en ikke-magnetisk hammer (cirka 2 til 3 kg) pa
-
rat. Disse redskaber vil være påkrævet i nødsituationer til at løsne magnetiske vedhæftende
dele på magnetbanen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg aldrig
spolemodulet fra en jernkernemotor direkte på magnetbanen.
Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige
magnetfelter. Læg aldrig enheder, som indeholder magnetiske dele, i nærheden af compu
-
tere, monitorer eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og video
-
bånd, osv.)
Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske
flader skal der holdes en afstand på mindst 45 cm.
Magneterne skal bortskaffes fagmæssigt korrekt. Hertil hører en komplet afmagnetisering af
permamagneterne.
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
41
2.2 Advarselsskilte
Advarselsskiltene er fremstillet af blød PVC-folie, der er slidstærk, lysægte samt vand- og vejrbe
-
standig.
2.2.1 Advarselsskilte ved automaten

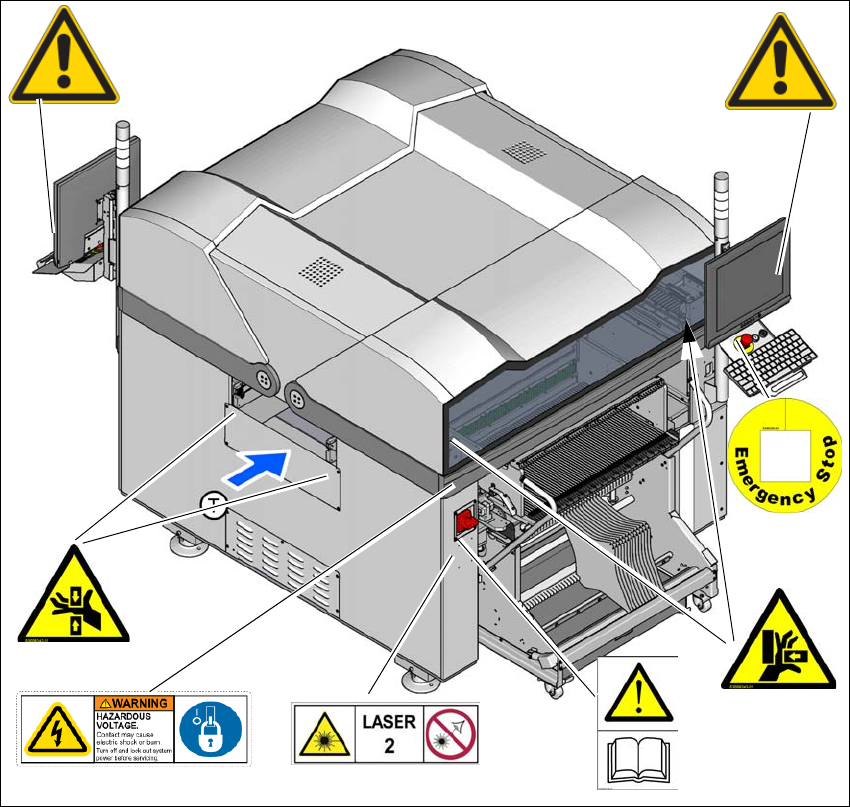

Fig. 2.2 - 1 Advarselsskilte på automater (dobbeltsidet) - Position 1
– W201, Artikel-Nr. 03009338-01
– W203, Artikel-Nr. 03009342-01
– W204, Artikel-Nr. 03009343-01
– W209, Artikel-Nr. 03009349-01
– W 810, Artikel-Nr. 03112319-01
– Laserklasse 2, artikel-nr. 03134118-01
– W-generel advarsel, advarselsskilt på fødnings skærm
(T) PCB-transportretning
W 203
W 209
W 204
W 201
W 810
W-generel advarsel
W-generel advarsel
Laserklasse 2
