Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
43

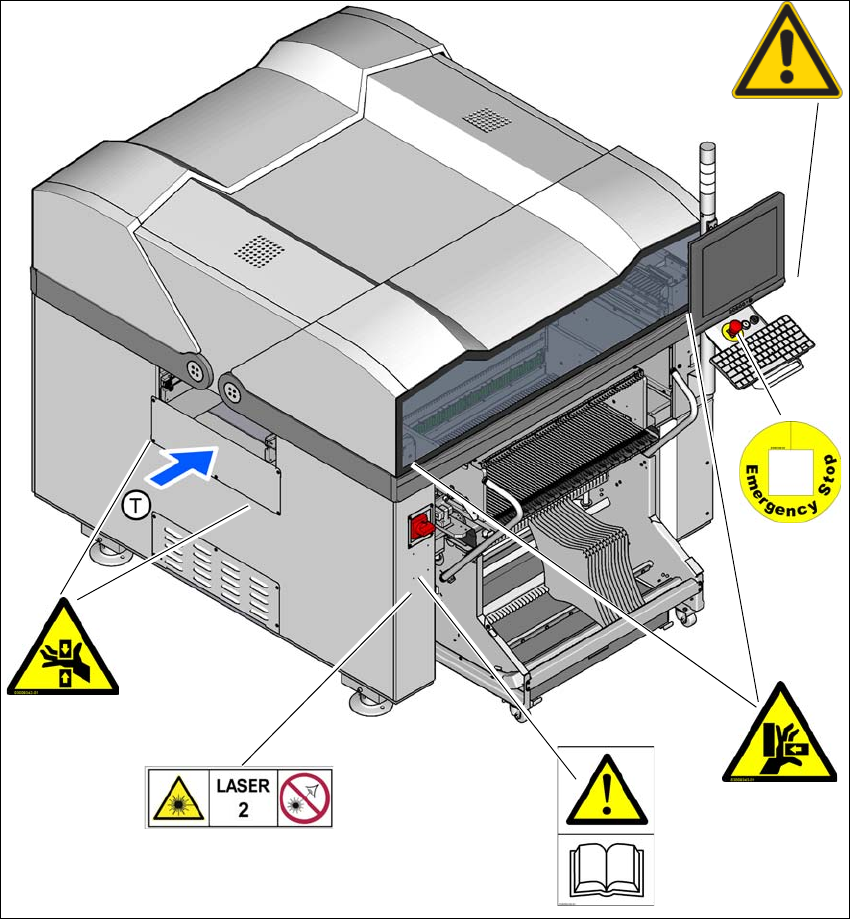

Fig. 2.2 - 3 Advarselsskilte på automater (enkeltsidet) - Position 1
– W201, artikel-nr. 03009338-01
– W203, artikel-nr. 03009342-01
– W204, artikel-nr. 03009343-01
– W209, artikel-nr. 03009349-01
– Laserklasse 2, artikel-nr. 03134118-01
– W-generel advarsel, advarselsskilt på fødnings skærm
(T) PCB-transportretning
W 209
W 204
W 203
W-generel advarsel
W 201
Laserklasse 2
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.2 Advarselsskilte Fra softwareversion SC 712.1 Udgave 05/2019 DK
44
Fig. 2.2 - 4 Advarselsskilte på automaten (ensidet) - position 2 - grafik mangler
(1) Advarselsskilt EMS (Kina), Artikel-Nr. 03113523-01
eller
(2) Advarselsskilt EMS (USA), Artikel-Nr. 03113900-01
(T) PCB-transportretning
– W203, Artikel-Nr. 03009342-01
– W-generel advarsel, advarselsskilt på fødnings skærm
2
1
2
W-generel advarsel
W 203
ADVARSEL
Materiel skade ved advarselsskilte!
Advarselsskiltene kan blive beskadiget eller ødelagt pga. stærke rengøringsmidler.
Rengør ikke advarselsskiltene med skrappe rengørings- eller opløsningsmidler.
Erstat principielt manglende, beskadigede eller ulæselige advarselsskilte.
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
45
2.2.1.1 Advarselsskilt W201
2
W201 i fig. 2.2 - 1, side 41, artikel-nr. 03009338-01
Antal pr. automat:
E by SIPLACE dobbeltsidet 1 2
E by SIPLACE enkeltsidet 1 2
2.2.1.2 Advarselsskilt laserklasse 2
2
Laserklasse 2 i fig. 2.2 - 1, side 41 og 2.2 - 3, side 43, artikel-nr. 03134118-01
Antal pr. automat:
E by SIPLACE dobbeltsidet 1 2
E by SIPLACE enkeltsidet 1 2
