Betjeningsvejledning E by SIPLACE 2 Drif tssikke rhed Fra softwareversion SC 712.1 Udgav e 05/2019 DK 2.2 Advarselsskilt e 51 Fig. 2.2 - 6 Advarselsskilte i automater - del 2 – W206, på afdækning for MHCU – W206, på afdæ…
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.2 Advarselsskilte Fra softwareversion SC 712.1 Udgave 05/2019 DK
50
2.2.2 Advarselsskilte inden i automaten

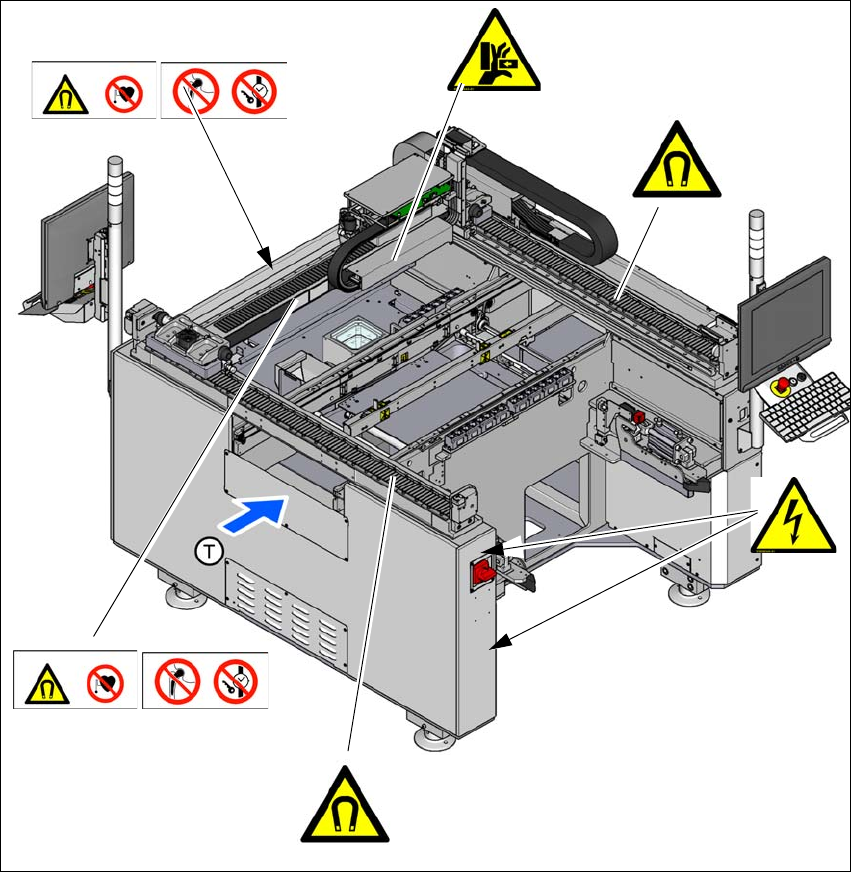

Fig. 2.2 - 5 Advarselsskilte i automater - del 1
2
– W202 fælles anvendt, artikel-nr. 03012700-01 (på begge sider af portal)
– W-Magnetfelt, på Y-akse
– W204, Artikel-Nr. 03009343-01 på afdækning kabelføring IF/VBI
– W206, på sideafdækning på hovedafbryder
– W206, på afdækning for MGCU
W-Magnetfelt
W 202 fælles anvendt
W-Magnetfelt
W 202 fælles anvendt
W206
W204
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
51

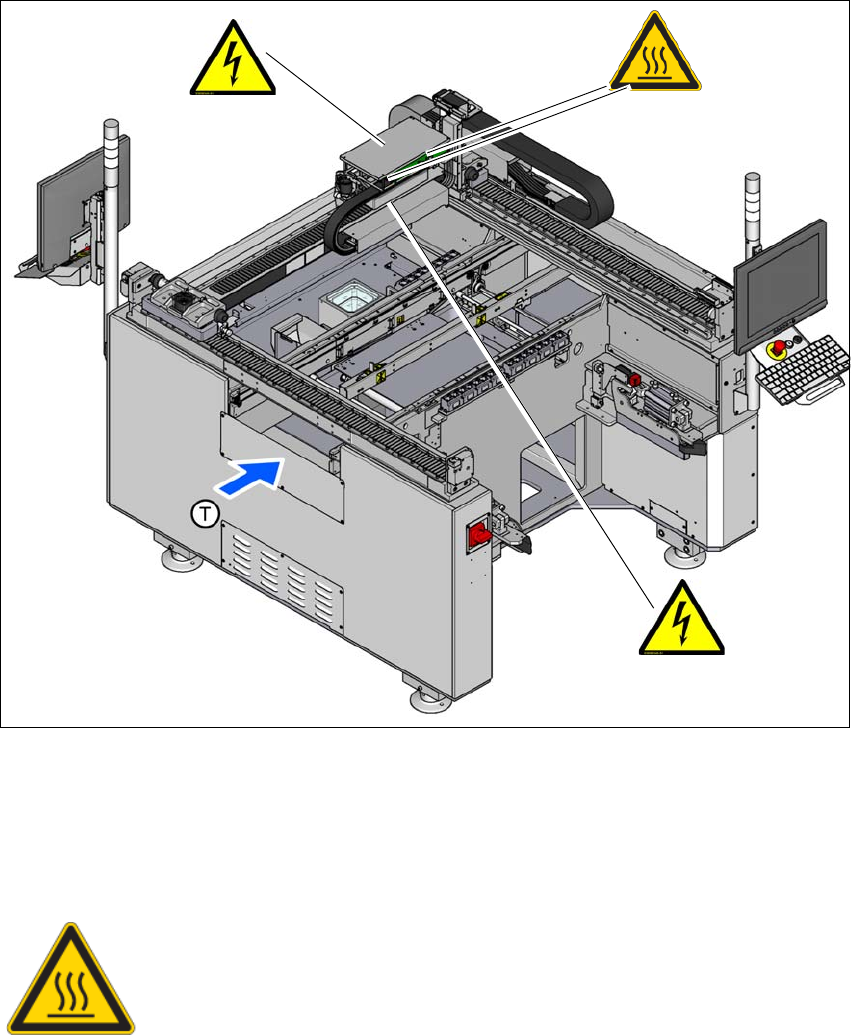

Fig. 2.2 - 6 Advarselsskilte i automater - del 2
– W206, på afdækning for MHCU
– W206, på afdækning for ##IF/VBI
– W-Varm overflade på MHCU (under afdækning)
Temperatur-advarselsskilt i fig. 2.2 - 6, side 51, artikel-nr. 03031926-01 (2 skilte på MHCU)
W206
W206
W-Høj temperatur
2
FORBRÆNDINGSFARE PGA. HØJ TEMPERATUR
Huset på Head Control Unit (HCU) kan blive meget varmt under kontinuerlig
drift.
Pas på ved berøring af Head Control Unit (HCU).
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.2 Advarselsskilte Fra softwareversion SC 712.1 Udgave 05/2019 DK
52
2
Pos. W206 på fig. 2.2 - 5, side 50 og fig. 2.2 - 6, side 51, artikel-nr. 03009345-01.
Fig. 2.2 - 7 Advarselsskilt W202 på afskærmninger
2
– Pos. W202, artikel-nr. 03009341-01
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryderen er slået
fra.
Afbryd maskinen, før servicearbejde gennemføres.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W 202
W 202
