2 Drif tssikke rhed Betjeningsvejledning E by SIPLACE 2.2 Advarselsskilte Fra softwareversion SC 712.1 Udgave 05/2019 D K 62 2.2.7 Advarselsskilt på CEE-stik 2 Fig. 2.2 - 13 CEE-stik – W207, på CEE-stik 2 W207 på fig . 2…
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
61
2.2.6 Advarselsskilt på vakuumpumpe

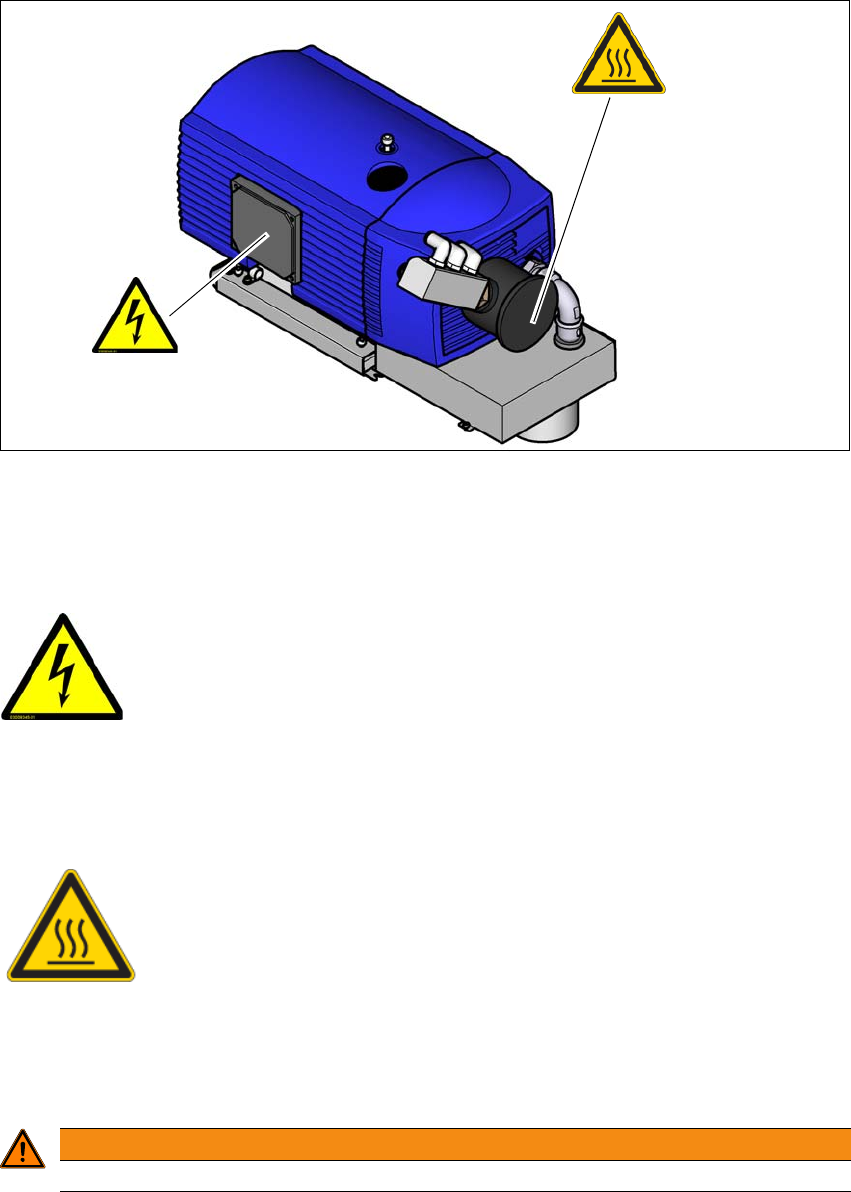

Fig. 2.2 - 12 Advarselsskilt på vakuumpumpe
– W206 pår vakuumpumpe
– W-Høj temperatur
2
Pos. W206 på fig. 2.2 - 12, side 61, artikel-nr. 03009345-01 (1 skilt på vakuumpumpe).
Temperatur-advarselsskilt i fig. 2.2 - 12, side 61, artikel-nr. 03031926-01 (1 skilt på vakuum
-
pumpe)
2
ADVARSEL
Følg sikkerhedsforskrifterne i den medfølgende driftsvejledning.
W206
W-Høj temperatur
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryderen er slået
fra.
Afbryd maskinen, før servicearbejde gennemføres.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
2
FORBRÆNDINGSFARE PGA. HØJ TEMPERATUR
Filterhus på vakuumpumpe kan blive varm ved kontinuerlig drift.
Forsigtighed ved berøring af filterhus.
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.2 Advarselsskilte Fra softwareversion SC 712.1 Udgave 05/2019 DK
62
2.2.7 Advarselsskilt på CEE-stik
2

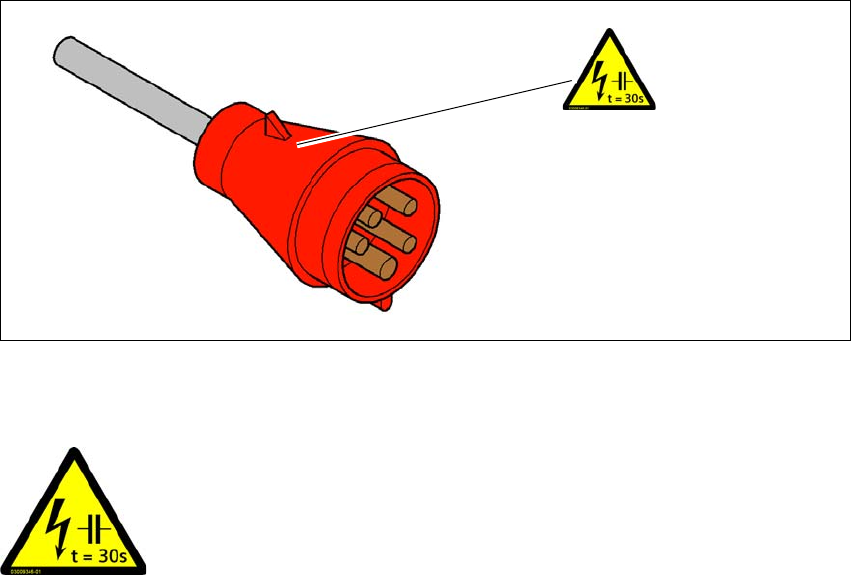

Fig. 2.2 - 13 CEE-stik
– W207, på CEE-stik
2
W207 på fig. 2.2 - 13, side 62, artikel-nr. 03009346-01.
W207
2
2
NETSPÆNDING!
Sluk for hovedafbryderen og vent 30 sekunder, indtil kondensatorerne
er afladet.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.2 Advarselsskilte
63
2.2.8 Advarselsskilte på strømforsyning

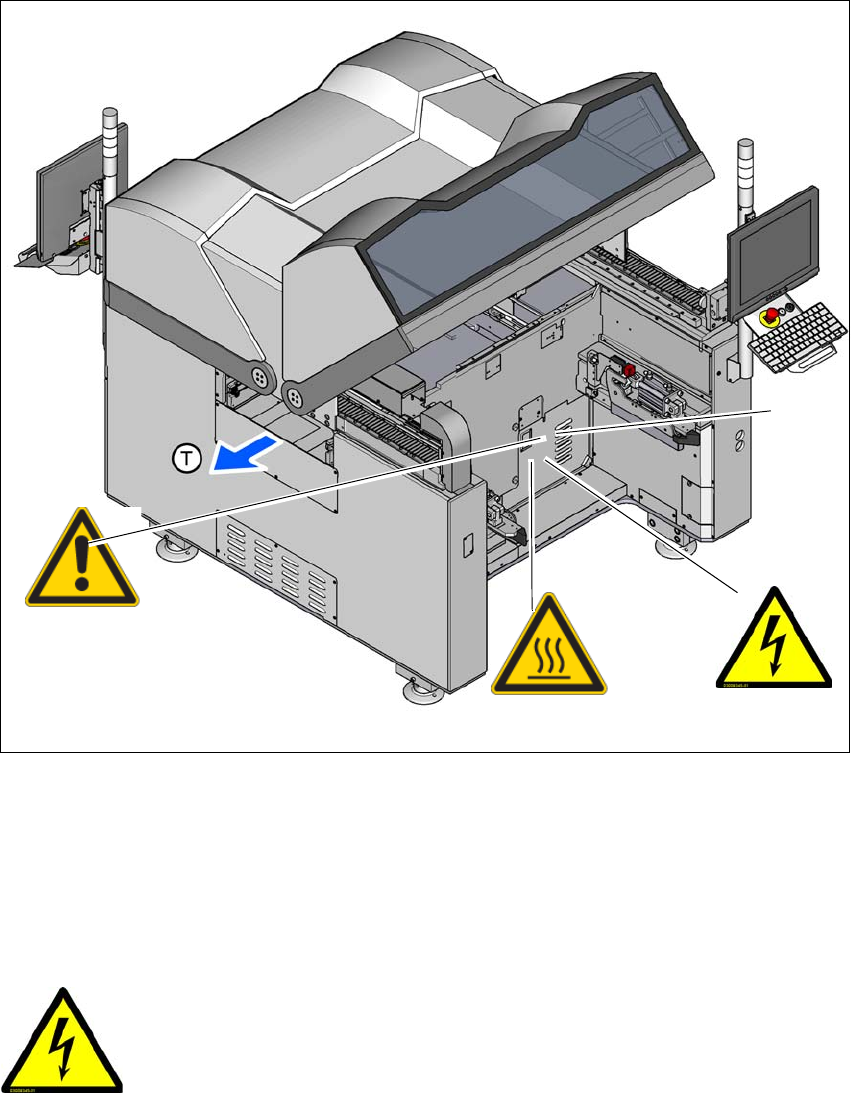

Fig. 2.2 - 14 Position for advarselsskilt på strømforsyningsenhed
(1) Placering af strømforsyning (bag afdækning)
– W206 på position for strømforsyning
– W-Høje temperaturer
– W-generel advarsel
2
Pos. W206 på fig. 2.2 - 14, side 63, artikel-nr. 03009345-01.
W206
(1)
W-Høje temperaturer
W-generel advarsel
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryderen er slået
fra.
Afbryd maskinen, før servicearbejde gennemføres.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
