2 Drif tssikke rhed Betjeningsvejledning E by SIPLACE 2.7 Sikkerhedsanordninger Fra softw areversion SC 712.1 Udgave 05/2019 DK 86 Sikkerhedsafbrydelse (Pos. 1 i fig. 2.7 - 5 , side 85 ) 2 Sikkerhedsafbryder (1) befinder…
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.7 Sikkerhedsanordninger
85
2.7.3 Sikkerhedsafbryder
2

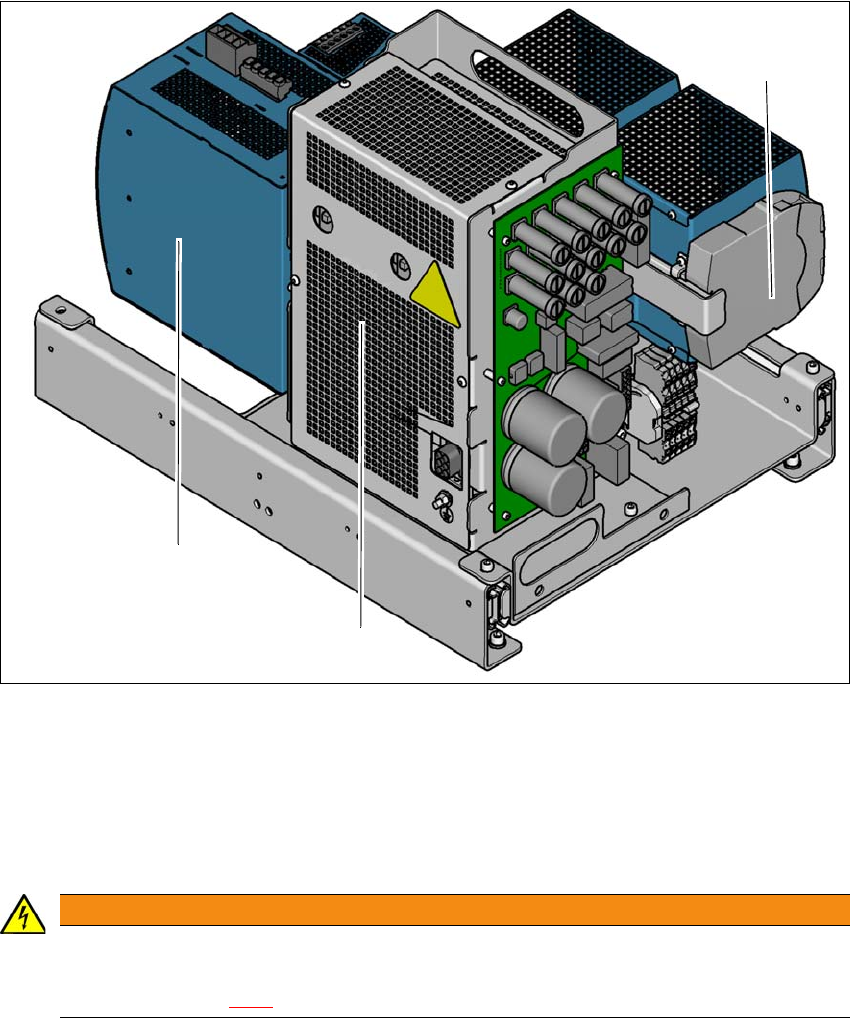

Fig. 2.7 - 5 Oversigt over sikkerhedsafbrydere
2
(1) Sikkerhedsenhed (bag afdækning)
(2) Kondensatormodul
(3) Sikkerhedsrelæ
2
ADVARSEL
Sikkerhedsforskrifter vedrørende livsfarlige spændinger!
Overhold sikkerhedsforskrifterne vedr. livsfarlige spændinger, også når automaten er
slukket! (Se afsnit 2.8.1
fra side 90).
(1)
(2)
(3)
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.7 Sikkerhedsanordninger Fra softwareversion SC 712.1 Udgave 05/2019 DK
86
Sikkerhedsafbrydelse (Pos. 1 i fig. 2.7 - 5, side 85) 2
Sikkerhedsafbryder (1) befinder sig i strømforsyning. Den overvåger nødstopkredsen og styrer
sikkerhedsrelevante udgangsspændnger (2) ved hjælp af sikkerhedsrelæet (2).
Der er tre betingelser der skal være opfyldt for aktivering af sikkerhedsafbryder:
– Signalet "Softwarefrigivelse" eller "Control ON" skal være genereret.
– NØDSTOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
2.7.4 NØDSTOP-sløjfer og meldekreds
2.7.4.1 NØDSTOP-sløjfernes opbygning
Følgende kontakter er seriekoblede og udgør NØDSTOP-sløjfen:
– Lukkekontakter til de to beskyttelseskappekontakter
– Lukkekontakter til de to NØDSTOP-trykknapper
– Lukkekontakter på de to vekselborde
2.7.4.2 Meldekredsens opbygning
Følgende af meldekredsens moduler forespørges enkeltvist:
– Beskyttelseskappernes beskyttelseskontakter
– Meldekontakter på vekselborde
– NØDSTOP
Alle meldekontakter er lukket, når automaten er i driftsklar tilstand. Når f.eks. afskærmning løftes,
åbnes den respektive meldekontakt. Via CAN-bussen signaliseres denne tilstandsændring til
computeren. På brugergrænsefladen ses den pågældende fejlmelding.
2.7.4.3 Funktionsbeskrivelse af NØDSTOP-sløjferne
Følgende betingelser skal være opfyldt for at starte og køre automaten:
– Alle vekselborde skal være dokket og tilsluttet.
– Alle beskyttelseskapper skal være lukkede.
– De to NØDSTOP-trykknapper skal være ude af indgreb.
– Det mindste driftstryk skal være nået.
– Softwarefrigivelse ("Control ON") skal være aktiveret, for aktivering af startsignal på
"Start"-knappen i sikkerhedsrelæ og sikkerhedsindretninger.
Hvis der nu trykkes på en af startknapperne, vil sikkerhedsslukningen (CSB) koble og maski
-
nen er driftsklar.
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.7 Sikkerhedsanordninger
87
2
Fig. 2.7 - 6 Nødstopkreds for E by SIPLACE
Starttast trykket
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Sikkerhedsafbryder Nej
Spænding
Y-akse 0 V-
X-akse 0 V-
stjerneakse 0 V-
DP-akse 42 V-
Z-akse (CP) 42 V-
Z-akse (TH) 42 V-
Aktiv
LP-Transport Nej
Løftebord Nej
LP-klemme Nej
Breddejustering Nej
Remskærer Nej
Vekselbordindtrækning Ja
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe åbnet?
Nødstop-kreds til vekselbord
afbrudt?
2
Aktiv
Sikkerhedsafbryder Ja
Spænding
Y-akse 300 V-
X-akse 300 V-
Stjerneakse 160 V-
DP-akse 42 V-
Z-akse (CP) 42 V-
Z-akse (TH) 160 V-
Aktiv
LP-Transport Ja
Løftebord Ja
LP-klemme Ja
Breddejustering Ja
Remskærer Ja
Vekselbordindtrækning Ja
