Betjeningsvejledning E by SIPLACE 2 Drif tssikke rhed Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.7 Sikkerhedsanor dninger 87 2 Fig. 2.7 - 6 Nødstopkreds for E by SIPLACE Starttast trykket Nej Nej Ja Nej Nej Ja Ja 2…
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.7 Sikkerhedsanordninger Fra softwareversion SC 712.1 Udgave 05/2019 DK
86
Sikkerhedsafbrydelse (Pos. 1 i fig. 2.7 - 5, side 85) 2
Sikkerhedsafbryder (1) befinder sig i strømforsyning. Den overvåger nødstopkredsen og styrer
sikkerhedsrelevante udgangsspændnger (2) ved hjælp af sikkerhedsrelæet (2).
Der er tre betingelser der skal være opfyldt for aktivering af sikkerhedsafbryder:
– Signalet "Softwarefrigivelse" eller "Control ON" skal være genereret.
– NØDSTOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
2.7.4 NØDSTOP-sløjfer og meldekreds
2.7.4.1 NØDSTOP-sløjfernes opbygning
Følgende kontakter er seriekoblede og udgør NØDSTOP-sløjfen:
– Lukkekontakter til de to beskyttelseskappekontakter
– Lukkekontakter til de to NØDSTOP-trykknapper
– Lukkekontakter på de to vekselborde
2.7.4.2 Meldekredsens opbygning
Følgende af meldekredsens moduler forespørges enkeltvist:
– Beskyttelseskappernes beskyttelseskontakter
– Meldekontakter på vekselborde
– NØDSTOP
Alle meldekontakter er lukket, når automaten er i driftsklar tilstand. Når f.eks. afskærmning løftes,
åbnes den respektive meldekontakt. Via CAN-bussen signaliseres denne tilstandsændring til
computeren. På brugergrænsefladen ses den pågældende fejlmelding.
2.7.4.3 Funktionsbeskrivelse af NØDSTOP-sløjferne
Følgende betingelser skal være opfyldt for at starte og køre automaten:
– Alle vekselborde skal være dokket og tilsluttet.
– Alle beskyttelseskapper skal være lukkede.
– De to NØDSTOP-trykknapper skal være ude af indgreb.
– Det mindste driftstryk skal være nået.
– Softwarefrigivelse ("Control ON") skal være aktiveret, for aktivering af startsignal på
"Start"-knappen i sikkerhedsrelæ og sikkerhedsindretninger.
Hvis der nu trykkes på en af startknapperne, vil sikkerhedsslukningen (CSB) koble og maski
-
nen er driftsklar.
Betjeningsvejledning E by SIPLACE 2 Driftssikkerhed
Fra softwareversion SC 712.1 Udgave 05/2019 DK 2.7 Sikkerhedsanordninger
87
2

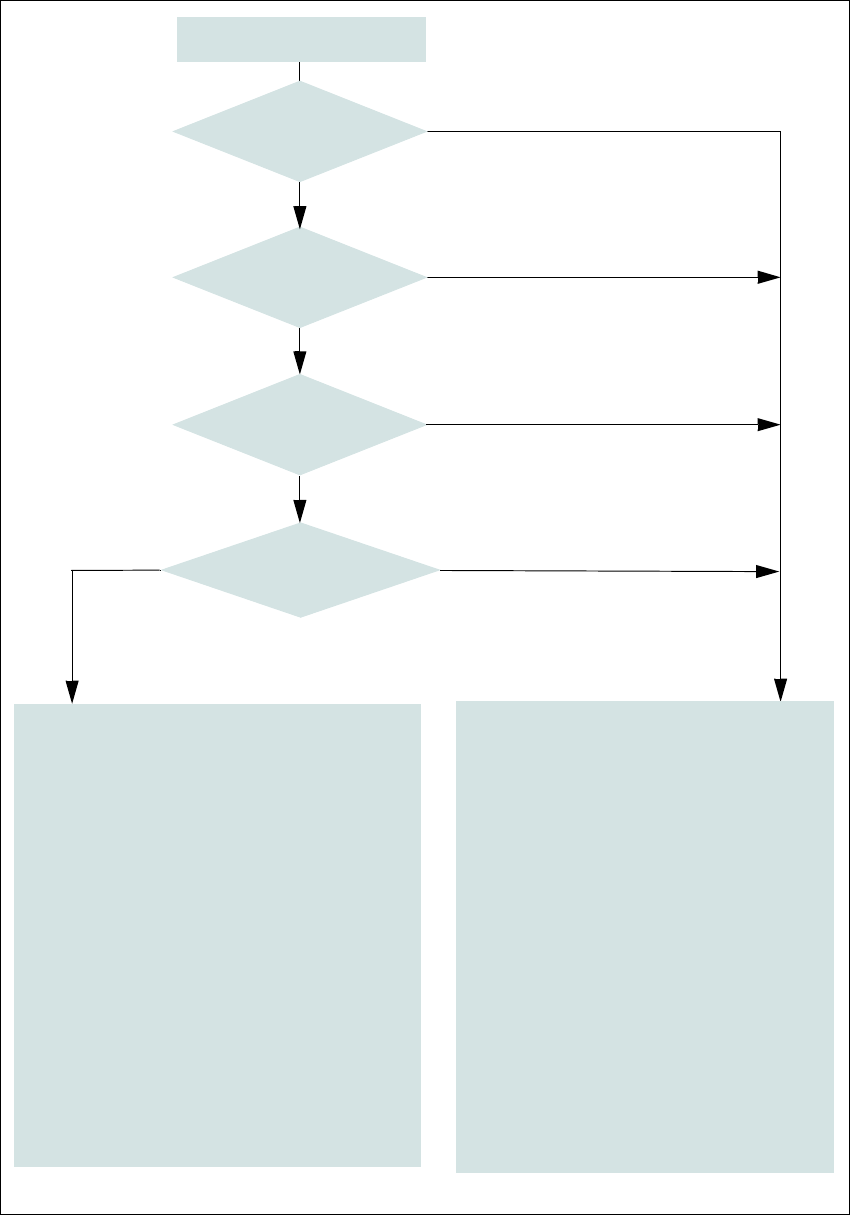

Fig. 2.7 - 6 Nødstopkreds for E by SIPLACE
Starttast trykket
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Sikkerhedsafbryder Nej
Spænding
Y-akse 0 V-
X-akse 0 V-
stjerneakse 0 V-
DP-akse 42 V-
Z-akse (CP) 42 V-
Z-akse (TH) 42 V-
Aktiv
LP-Transport Nej
Løftebord Nej
LP-klemme Nej
Breddejustering Nej
Remskærer Nej
Vekselbordindtrækning Ja
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe åbnet?
Nødstop-kreds til vekselbord
afbrudt?
2
Aktiv
Sikkerhedsafbryder Ja
Spænding
Y-akse 300 V-
X-akse 300 V-
Stjerneakse 160 V-
DP-akse 42 V-
Z-akse (CP) 42 V-
Z-akse (TH) 160 V-
Aktiv
LP-Transport Ja
Løftebord Ja
LP-klemme Ja
Breddejustering Ja
Remskærer Ja
Vekselbordindtrækning Ja
2 Driftssikkerhed Betjeningsvejledning E by SIPLACE
2.7 Sikkerhedsanordninger Fra softwareversion SC 712.1 Udgave 05/2019 DK
88
2.7.5 Indgrebssikring (Dummy Feeder E)
2.7.5.1 Indgrebssikring (Dummy Feeder E) på positioner
Indgrebssikring benyttes når der er mellemrum mellem fødninger og BE-bord.
Anbring indgrebssikring i mellemrummet mellem fødningerne.
Skyd indgrebssikring ind, til den berører anslagsskinne og bagside er parallel med andre fød
-
ninger.
2

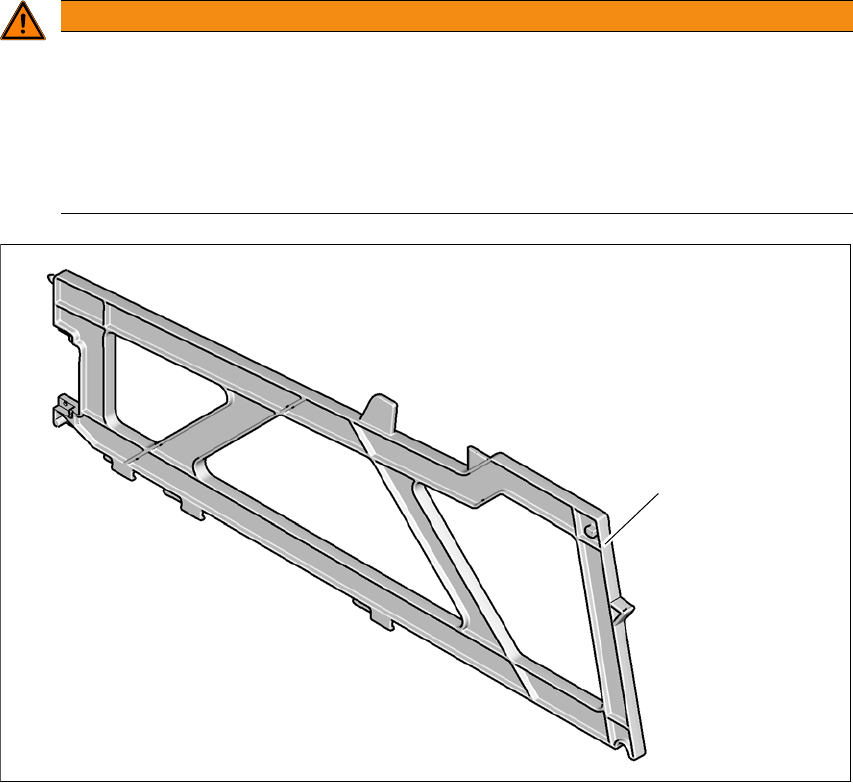

Fig. 2.7 - 7 Dummy Feeder E på bordpositioner
(1) Dummy Feeder E by SIPLACE, Artikel-Nr. 03113786-xx
ADVARSEL
Drift
Driftsikkerhed pga. belægning af hvert andet placeringssted!
Driftsikkerhed for fast bord eller vekselbord i E by SIPLACE er sikret, når mindst hver an
-
den ledige position er belagt med et fødemodul eller en indgrebssikring (Dummy Feeder).
Ved konfigurationer med manuelle bakkeholdere eller en automatisk bakkeveksler
skal der også sikres på hver anden ledige position med en indgrebssikring (Dummy
Feeder).
(1)
