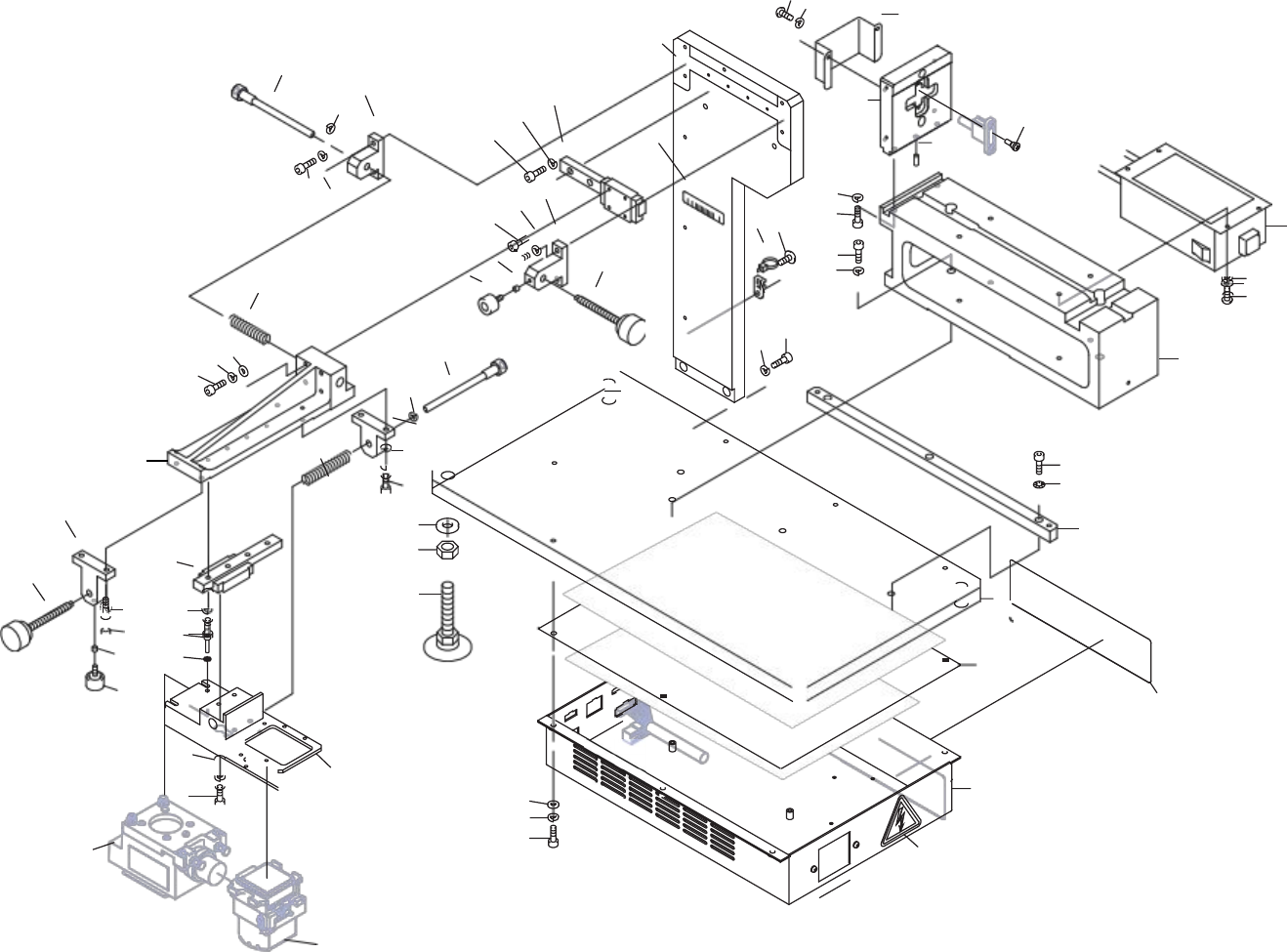

10 PTS-JIGFIFEEDER-11
JIG,INSPECTION
治具检查
24
25
26
39
35
32
40
61
38
22
37
43
16
31
30
47
18.1
41
29
27
13
39
40
35
36
12
10
7
8
32
48
9
33
56
55
54
4
3.3
3.2
3.1
UG003**
2UGKGP0002**
44
47
46
21
20
14
15
45
18
17
48
49
43
46
45
23
28
42
44
34
36
51
50
52
53
33
57
19
11
6
5
34
3
1
37
11 PTS-JIGFIFEEDER-11
JIG, INSPECTION
治具 検査
AA5AE31
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PM51077
1
BASE, JIG
ベース 治具
3
PB43191
1
PLATE, PARTITION
プレート 仕切り
3.1
H5288A
6
BOLT, HEX SOCKET
ボルト 六角穴
M04X010
3.2
W1022A
6
WASHER, LOCK
ワッシャ スプリング
4M/M
3.3
W1040S
6
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｸﾛ)
4
RB02984
1
BOX
ＢＯＸ
5
2EKHFJ017201
1
NAMEPLATE
銘板
6
RX00390
1
SEAL
シール
7
W11082
4
WASHER, FLAT
ワッシャ 平
12M/MX2.5X24(1W-12)(3ｶｸﾛ)
8
N1080D
4
NUT, HEX
ナット 六角
M12(3ｶｸﾛ)
9
A10104
4
ADJUSTER
アジャスタ
TM-236 NO.6122
10
PM52072
1
BLOCK, LOCATING
ブロック 位置決め
11
H5326A
3
BOLT, HEX SOCKET
ボルト 六角穴
M06X025
ｾﾞﾝﾈｼﾞ
12
W1013A
3
WASHER, CONICAL
ワッシャ 皿
M- 6-H
13
PM51082
1
MOUNTING BASE
取付台
14
H5326A
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X025
ｾﾞﾝﾈｼﾞ
15
W1024A
2
WASHER, LOCK
ワッシャ スプリング
6M/M
16
2EKHFJ017501
1
BOX, INTERFACE
ＢＯＸ インタフェース
17
K5256A
4
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008
18
W1021A
4
WASHER, LOCK
ワッシャ スプリング
3M/M
18.1
W1040R
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
19
PM51092
1
PLATE
プレート
20
H5293A
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X025
21
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
22
H2093W
1
PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
23
PB47671
1
COVER, WIRING
カバー 配線
24
K5255H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005
25
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
26
PM61843
1
STAND
スタンド
27
H5343A
2
BOLT, HEX SOCKET
ボルト 六角穴
M08X030
28
W1025A
2
WASHER, LOCK
ワッシャ スプリング
8M/M
29
S2025A
6
SHEET
シート
CTAM1
30
K5172M
6
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
31
K1139H
6
BAND, TIE
バンド 結束
AB-100
32
PZ31721
2
GUIDE, RAIL
ガイド レール
33
H5276A
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X010
34
W1021A
8
WASHER, LOCK
ワッシャ スプリング
3M/M
