20 PTS-JIGFIFEEDER-11 JI G, INS PE C TIO N 治 具 検査 AA87900 2 1 3 4 5
19 PTS-JIGFIFEEDER-11
GAUGE, MASTER
ゲージ マスタ
AA87709
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PM16905
1
BODY
本体
2
PM16896
2
PIN, LOCATING
ピン 位置決め
3
N10796
2
NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
4
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
5
AA93204
1
GUIDE
ガイド
6
H5276A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X010
7
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
8
H5263A
3
BOLT, HEX SOCKET
ボルト 六角穴
M03X018
9
W1021A
3
WASHER, LOCK
ワッシャ スプリング
3M/M
10
PM16845
1
LEVER
レバー
13
S32599
2
SPRING
スプリング
AWU6-35
14
PM16861
2
HOOK
フック
15
PM92091
1
PIN
ピン

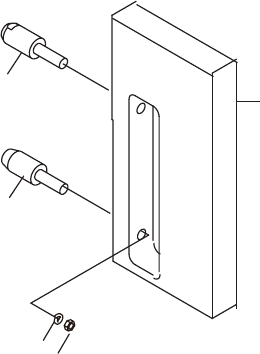

20 PTS-JIGFIFEEDER-11
JIG,INSPECTION
治具 検査
AA87900
2
1
3
4
5
21 PTS-JIGFIFEEDER-11
JIG, INSPECTION
治具 検査
AA87900
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PM16940
1
BODY
本体
2
PM16950
1
PIN
ピン
3
PM16960
1
PIN
ピン
4
N1080A
2
NUT, HEX
ナット 六角
M04 P=0 .7 1ｼｭ(ｸﾛｿﾞﾒ)
5
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
