22 PTS-JIGFIFEEDER-11 JI G, INS PE C TIO N 治 具 検査 AA87802 2 5 4 3 1 6 7
21 PTS-JIGFIFEEDER-11
JIG, INSPECTION
治具 検査
AA87900
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PM16940
1
BODY
本体
2
PM16950
1
PIN
ピン
3
PM16960
1
PIN
ピン
4
N1080A
2
NUT, HEX
ナット 六角
M04 P=0 .7 1ｼｭ(ｸﾛｿﾞﾒ)
5
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M

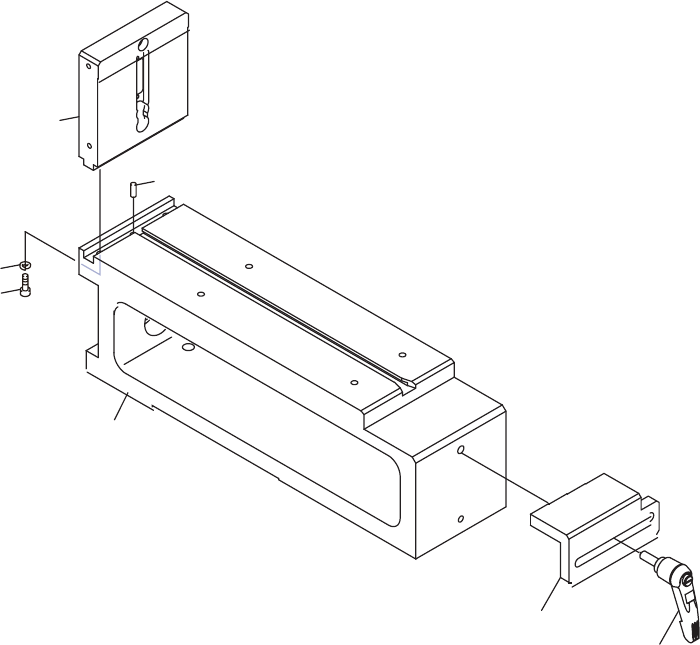

22 PTS-JIGFIFEEDER-11
JIG,INSPECTION
治具 検査
AA87802
2
5
4
3
1
6
7
23 PTS-JIGFIFEEDER-11
JIG, INSPECTION
治具 検査
AA87802
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PM16920
1
MOUNTING BASE, TAPE FEEDER
取付台 カートリッジ
2
PM16911
1
PLATE
プレート
3
H5293A
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X025
4
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
5
H2093W
1
PIN, PARALLEL
ピン 平行
φ04X10 B種 (h8)
6
PM64561
1
BLOCK, LOCATING
ブロック 位置決め
7
R4012P
1
LEVER
レバー
FKR5X15-BR
