1 - 59 - 1 Tg 1300 -ID-MT 4.7 クーリングファンのフィルタ清掃手順 1004 - 001 4.7 クーリングファンのフィルタ清掃手順 4.7.1 制御ボックス内のファンフィルタ清掃手順 (1) 装置電源を遮断します。( メインブレーカ OFF) (2) 装置後面の制御ボックスのカバーを取外します。 カバー Fig.4A86-1
1-59
Tg1300-ID-MT
(7) スキージブロックとクリーニングノズルを清掃します。
スキージブロック
クリーニングノズル
Fig.4A86
1004-003
4.6 クリーニングユニットの清掃手順
1-59-1
Tg1300-ID-MT
4.7 クーリングファンのフィルタ清掃手順
1004-001
4.7 クーリングファンのフィルタ清掃手順
4.7.1 制御ボックス内のファンフィルタ清掃手順
(1) 装置電源を遮断します。( メインブレーカ OFF)

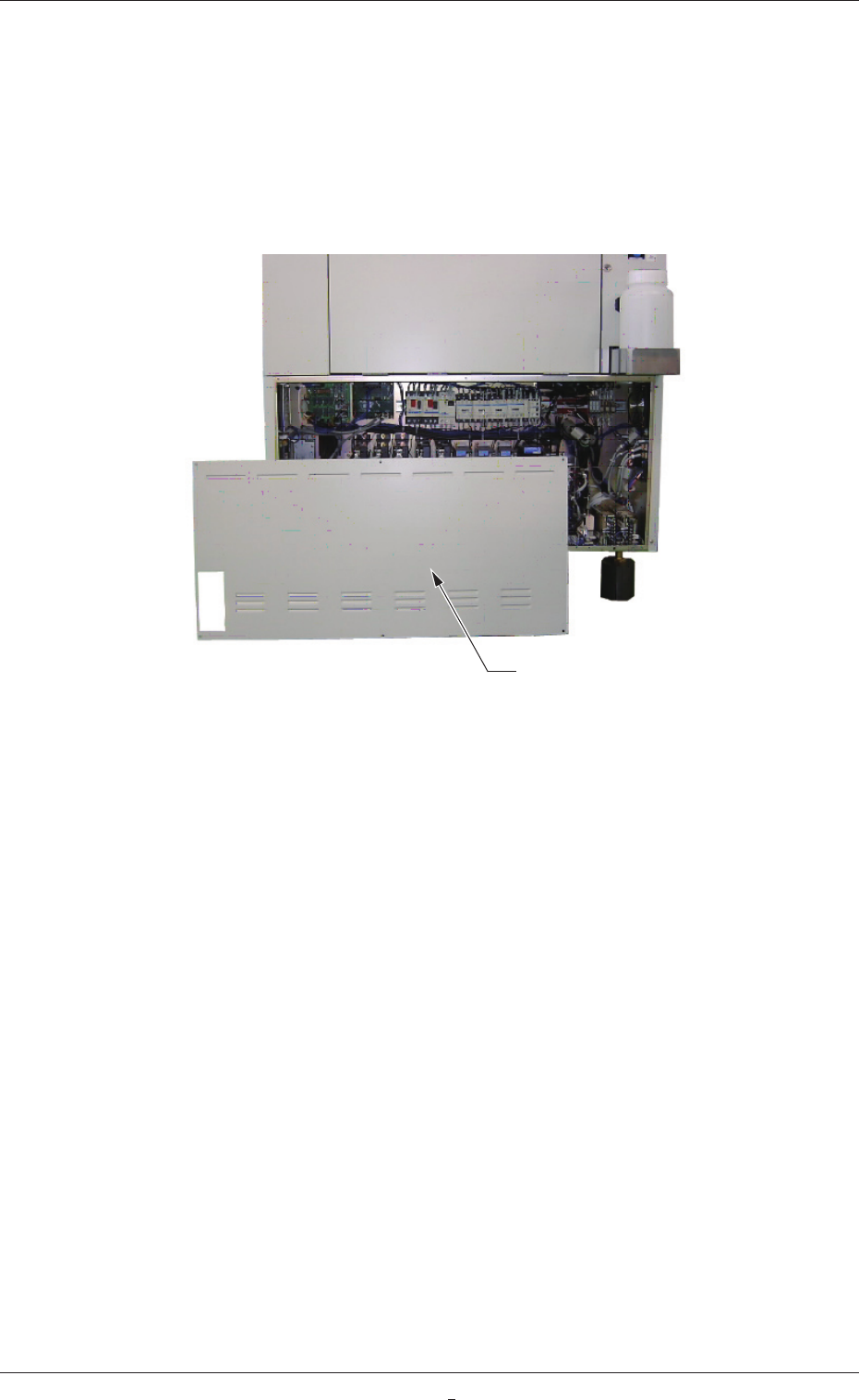

(2) 装置後面の制御ボックスのカバーを取外します。
カバー
Fig.4A86-1
1-59-2
Tg1300-ID-MT
4.7 クーリングファンのフィルタ清掃手順
1004-001

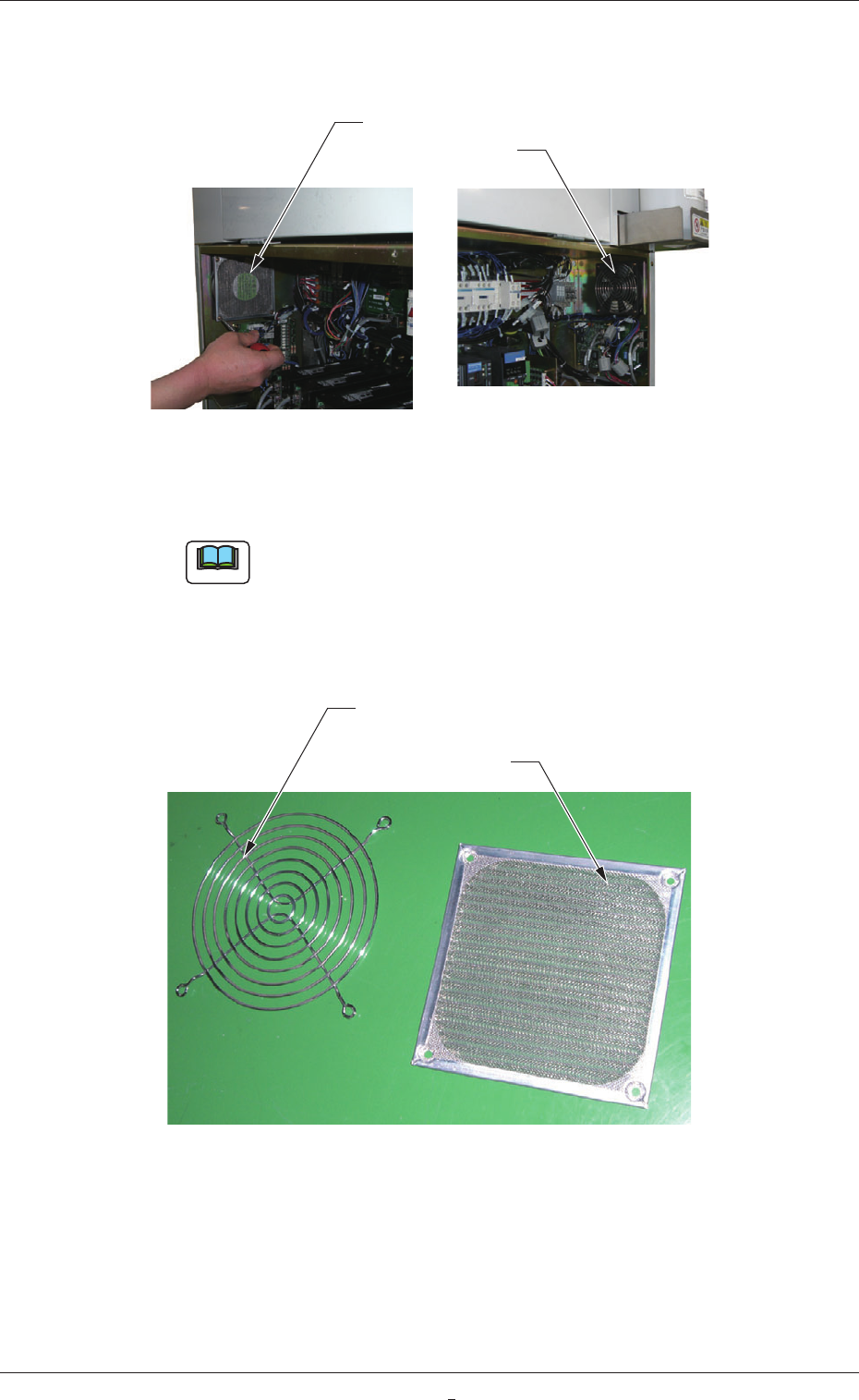

(3) 制御ボックス内のファンモータの取付ネジ各 4 本を取外し後、
フィンガーガード、フィルタをファンモータから取外します。
ファンモータ ( 左側 )
ファンモータ ( 右側 )
Fig.4A86-2
(4) ファンフィルタのホコリを掃除機とブラシで取除いてください。
ノート
(a) 掃除機でホコリが取れない場合は、フィルタを水に浸して
ブラシで表面を軽く擦りホコリを取除いてください。
(b) フィルタを水洗いした場合は、十分に乾燥させてください。
フィンガーガード
ファンフィルタ
Fig.4A86-3
