1-59-2
Tg1300-ID-MT
4.7 クーリングファンのフィルタ清掃手順
1004-001
(3) 制御ボックス内のファンモータの取付ネジ各 4 本を取外し後、
フィンガーガード、フィルタをファンモータから取外します。
ファンモータ ( 左側 )
ファンモータ ( 右側 )
Fig.4A86-2
(4) ファンフィルタのホコリを掃除機とブラシで取除いてください。
ノート
(a) 掃除機でホコリが取れない場合は、フィルタを水に浸して
ブラシで表面を軽く擦りホコリを取除いてください。
(b) フィルタを水洗いした場合は、十分に乾燥させてください。
フィンガーガード
ファンフィルタ
Fig.4A86-3
1-59-3
Tg1300-ID-MT
4.7 クーリングファンのフィルタ清掃手順
1004-001

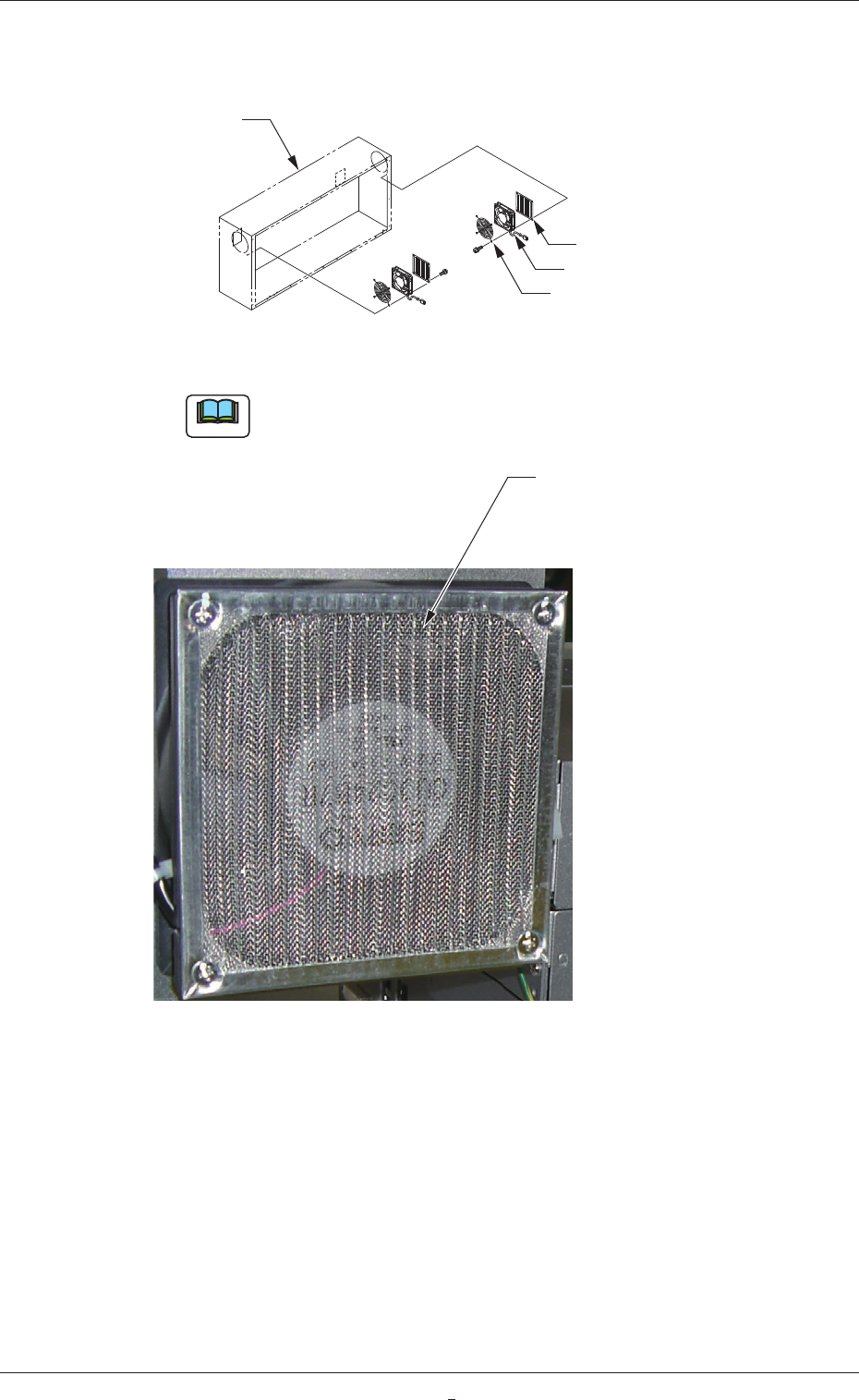

(5) ファンモータ ( 左側 ) とファンモータ ( 右側 ) では、取付け方
向が異なりますので下図を参考に組付けてください。
制御ボックス
フィンガーガード
ファンモータ
ファンフィルタ
Fig.4A86-4
ノート
フィルタの取付け時は、フィルタの波目を縦方向にして取付
けてください。
フィルタの波目が
縦方向
Fig.4A86-5
1-59-4
Tg1300-ID-MT
1004-001
4.7 クーリングファンのフィルタ清掃手順

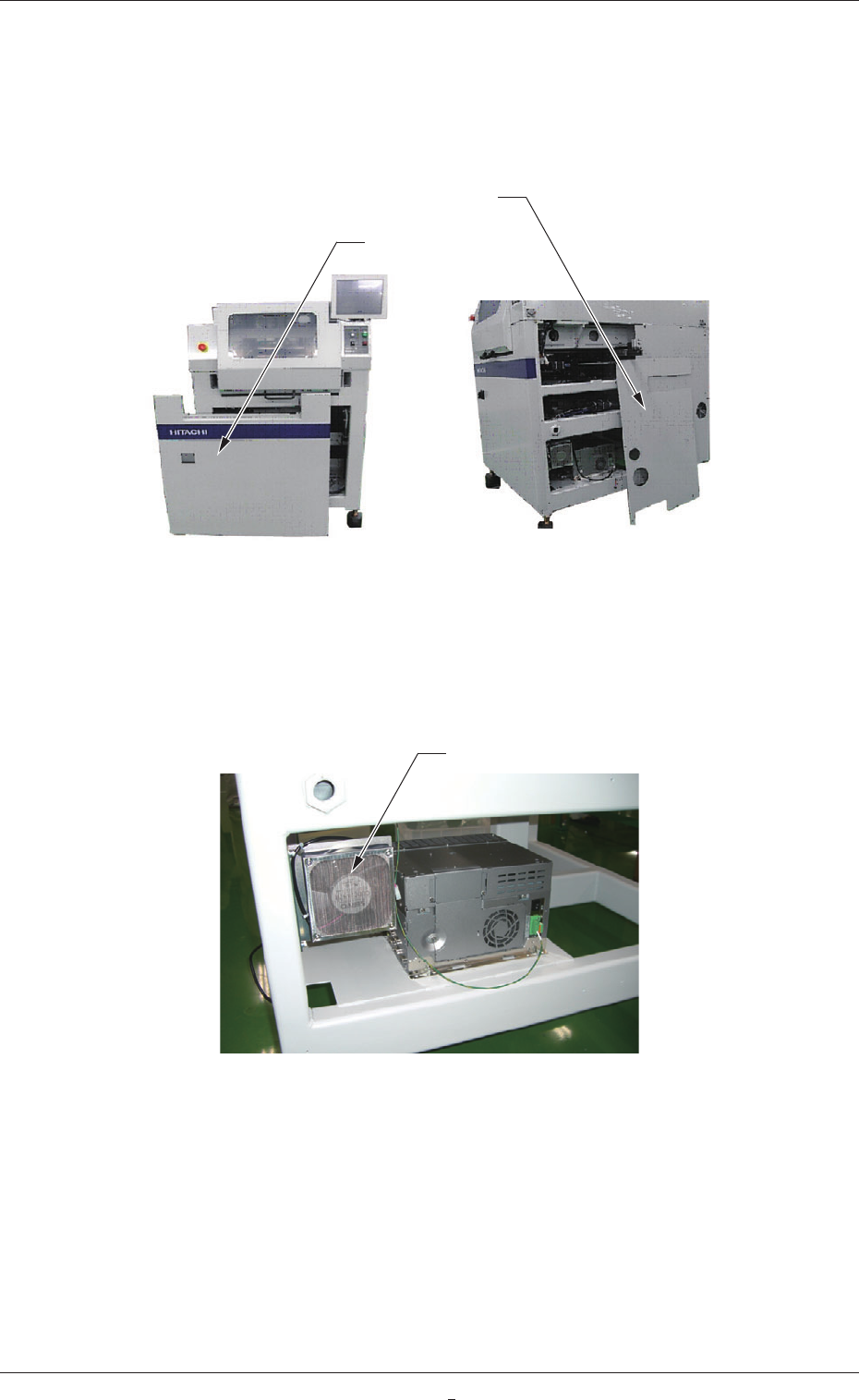

4.7.2 本体部のファンフィルタ清掃手順
(1) 装置電源を遮断します。( メインブレーカ OFF)
(2) 装置右側面カバー、正面カバーを取外します。
正面カバー
右側面カバー
Fig.4A86-6
(3) ファンモータ取付け板からファンモータのネジ 4 本を取外し、
フィンガーガード、ファンフィルタをファンモータから取外し
ます。
ファンモータ
Fig.4A86-7
