4.7 クーリングファンのフィルタ清掃手順
4.7.3 制御用パーソナルコンピュータのファンフィルタ清掃手順
(1) 装置電源を遮断します。( メインブレーカ OFF)
(2) 装置右側面カバーを取外します。

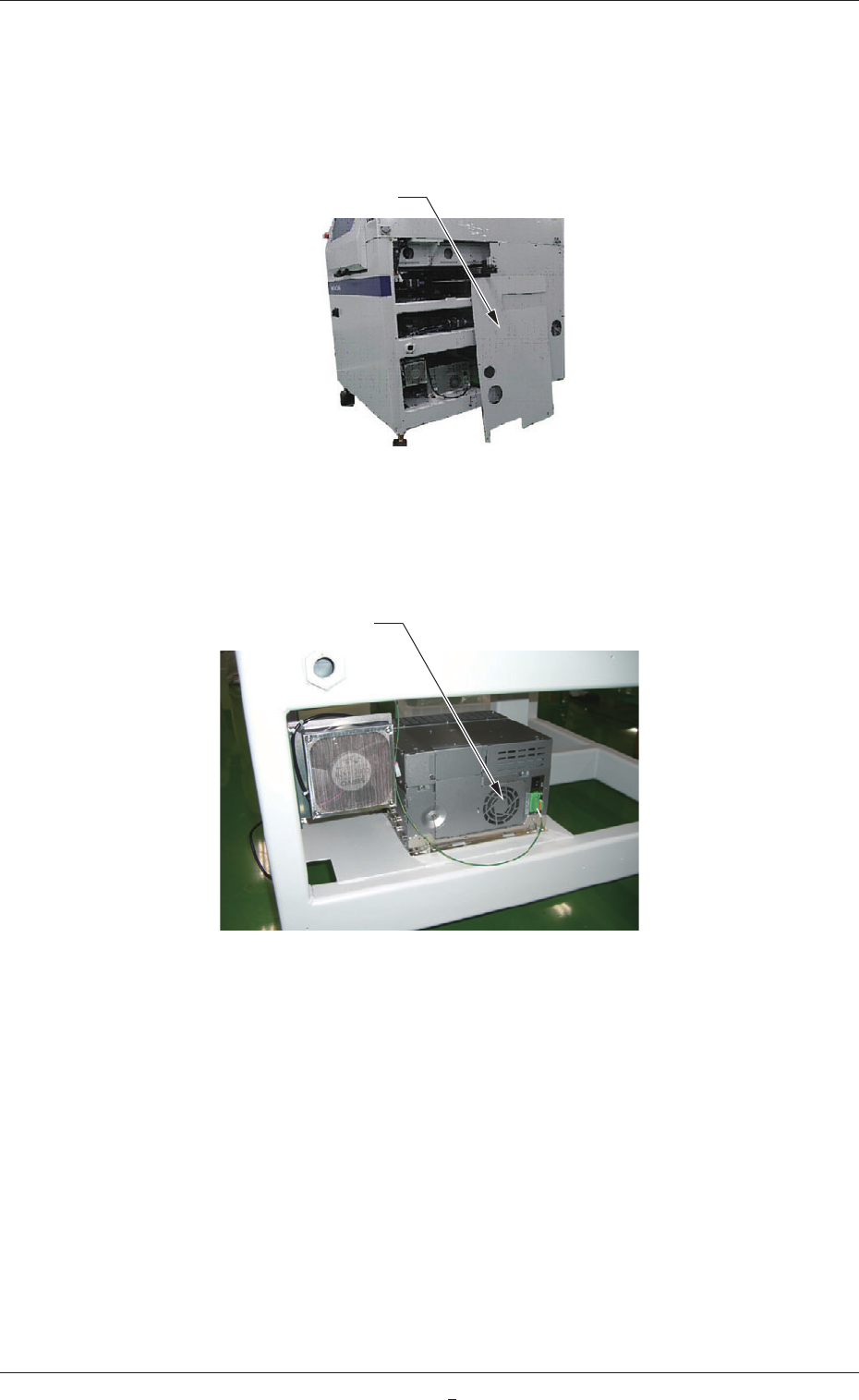

右側面カバー
Fig.4A86-11
(3) 制御用パーソナルコンピュータのフィルタを掃除機で清掃して
ください。
フィルタ
Fig.4A86-12
1-60
Tg1300-ID-MT
0607-002
5. 消耗部品と保守品リスト
5. 消耗部品と保守品リスト
5.1 消耗部品リスト
Table 4A15
ブロック名 品 名 品 番 部品番号 部品名 規格・材質 使用数
推奨
年数
備 考
E
チャック部
平ベルト
414 630 142 8086 BELT
,FLAT 2 2
H
コンベア部
平ベルト
011 630 120 1047
BELT
,FLAT 2 2
平ベルト
211 630 120 1047
BELT
,FLAT 2 2
選択部品
スキージ
630 112 2939 SHEET
ウレタンゴム
6T×30W×270L
硬度 90°
2
スキージ
630 112 2946 SHEET
ウレタンゴム
6T×30W×350L
硬度 90°
2
クリーニング
ペーパ
630 091 1633
MECH PARTS
(PAPER)
TS507( 幅 350×27m)
巻径 φ100
1
オプション
クリーニング
ペーパ
630 091 1619
MECH PARTS
(PAPER)
TS507( 幅 280×28m)
巻径 φ100
1
1-61
Tg1300-ID-MT
0709-003
5.2 保守部品リスト
5.2 保守部品リスト
Table 4A16
使用か所 /
ブロック名
品 番 部品番号 部品名 規格・材質 使用数
推奨
年数
備 考
B
テーブル部
004 630 000 0245 SENSOR,
EE-SX670 3 3
005 630 032 5287 SENSOR,
EE-SX672 4
3
107 630 140 0600 MOTOR,
STEPPING
PBM603FXE20
2 5
108 630 088 5118
BALL SCREW GG1202DS-
AAPR-0134*0081
1 10
110 630 142 7164 BALL SCREW
#B140099A 1 10
201 630 000 0245 SENSOR,
EE-SX670 2
3
E
チャック部
002 630 032 5287 SENSOR,
EE-SX672 2 3
213 630 140 0655 MOTOR,
STEPPING
103H5210-4240 1
5
305 630 140 0679 MOTOR,
STEPPING
PBM603FCE20
1 5
310 630 143 3806 MOTOR,
AC-SERVO
#Q1AA07075DCS2
PM
1
5
311 630 139 4633 BALL SCREW
#RBSK1510KU-2.6-
179LC7
3 10
319 630 152 6027 BELT
,
TIMING
1500-EV5GT-10
1 3
320 630 139 4640 BALL SCREW
#RBSK1510KU-2.6-
312LC7
3 10
323 630 152 6010 BELT
,
TIMING
1165-EV5GT
-20 1 3
401 630 071 7709 SENSOR,
PELEC
E3T-ST1
1 1 5
408 630 032 5287 SENSOR,
EE-SX672 1
3
F
スクリーン
ホルダ部
014 630 069 0545 SENSOR,
EE-SX674 2 3
101 630 140 0662 MOTOR,
STEPPING
103H7126-6740
1 5
103 630 142 7195 BALL SCREW
#B140101A 1 10
105 630 032 5287 SENSOR,
EE-SX672 1
3
106 630 069 0545 SENSOR,
EE-SX674 1
3
