1 - 18 Tg 1300 -ID-MT 3.3 点検、清掃、給油か所 スクリーン認識X軸 リニアガイド 6か月ごと 給油 スクリーン認識X軸 ボールネジ 6か月ごと 給油 ハケまたはヘラでグリースを 塗布してください。 リニアガイド 油ウエスで清掃してください。 毎月 清掃 ノート 糸クズなどを残さないよ うにしてください。 スクリーン認識X軸 ハケまたはヘラでグリースを 塗布してください。 グリースを大量に塗ると基 板上やスクリー…
1-17
Tg1300-ID-MT

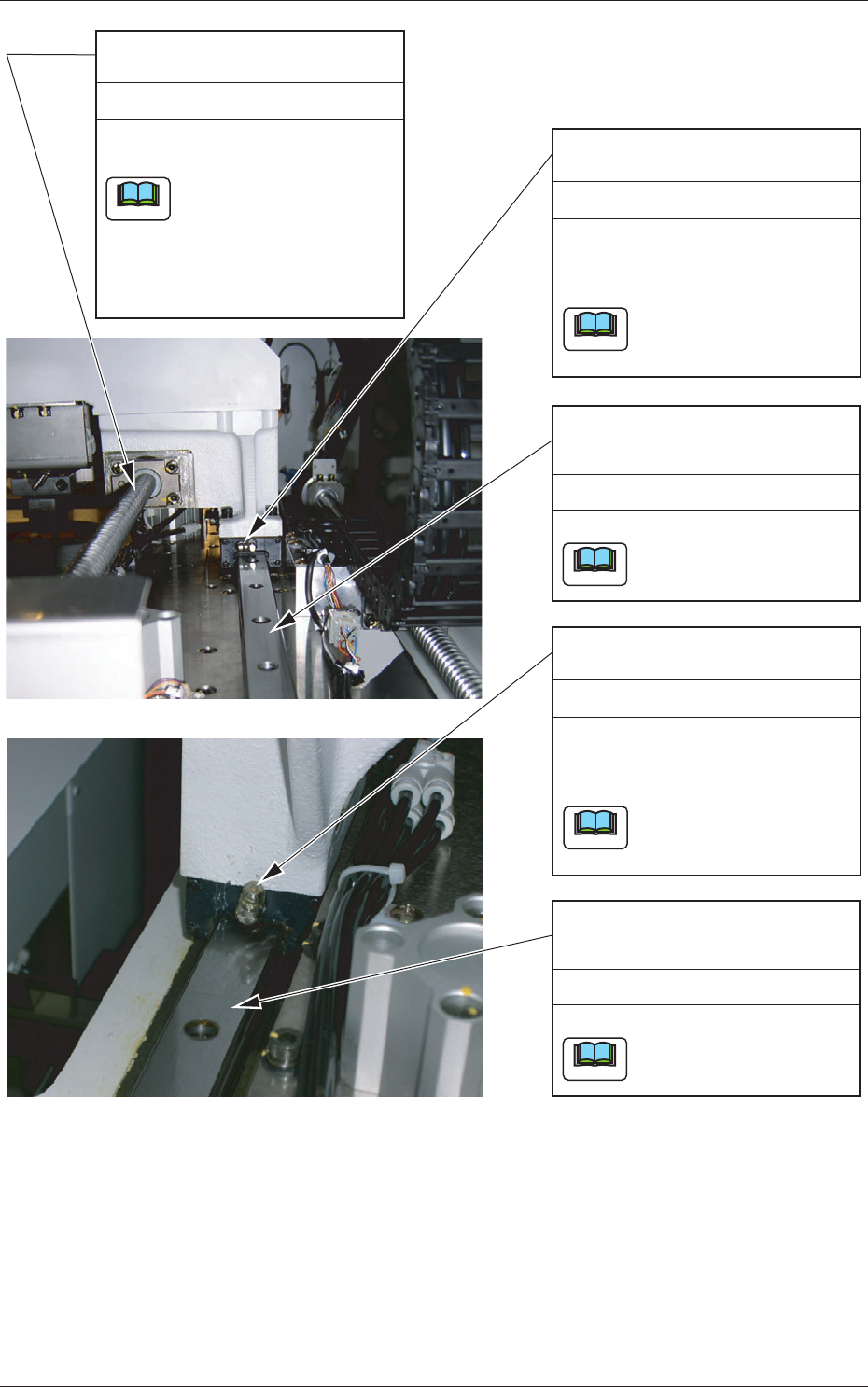

3.3 点検、清掃、給油か所
6か月ごと 給油
スキージヘッドY軸
リニアガイド(右側)
ハケまたはヘラでグリースを
塗布してください。
グリースを大量に塗ると基
板上やスクリーン上にグ
リースが飛散しますので、
ボールネジ表面に薄く塗る
程度にハケやヘラで伸ばし
てください。
6か月ごと 給油
スキージヘッドY軸
ボールネジ
グリースガンでグリースニップ
ルから新しいグリースを給油し
ます。
ノート
使用するアタッチメン
トはU形とP形または
SPK-3Cです。
油ウエスで清掃してください。
毎月 清掃
リニアガイド(右側)
スキージヘッドY軸
ノート
糸クズなどを残さないよ
うにしてください。
ノート
6か月ごと 給油
スキージヘッドY軸
リニアガイド(左側)
グリースガンでグリースニップ
ルから新しいグリースを給油し
ます。
ノート
使用するアタッチメン
トはU形とP形または
SPK-3Cです。
油ウエスで清掃してください。
毎月 清掃
リニアガイド(左側)
スキージヘッドY軸
ノート
糸クズなどを残さないよ
うにしてください。
Fig. 4A10
0607-002
1-18
Tg1300-ID-MT

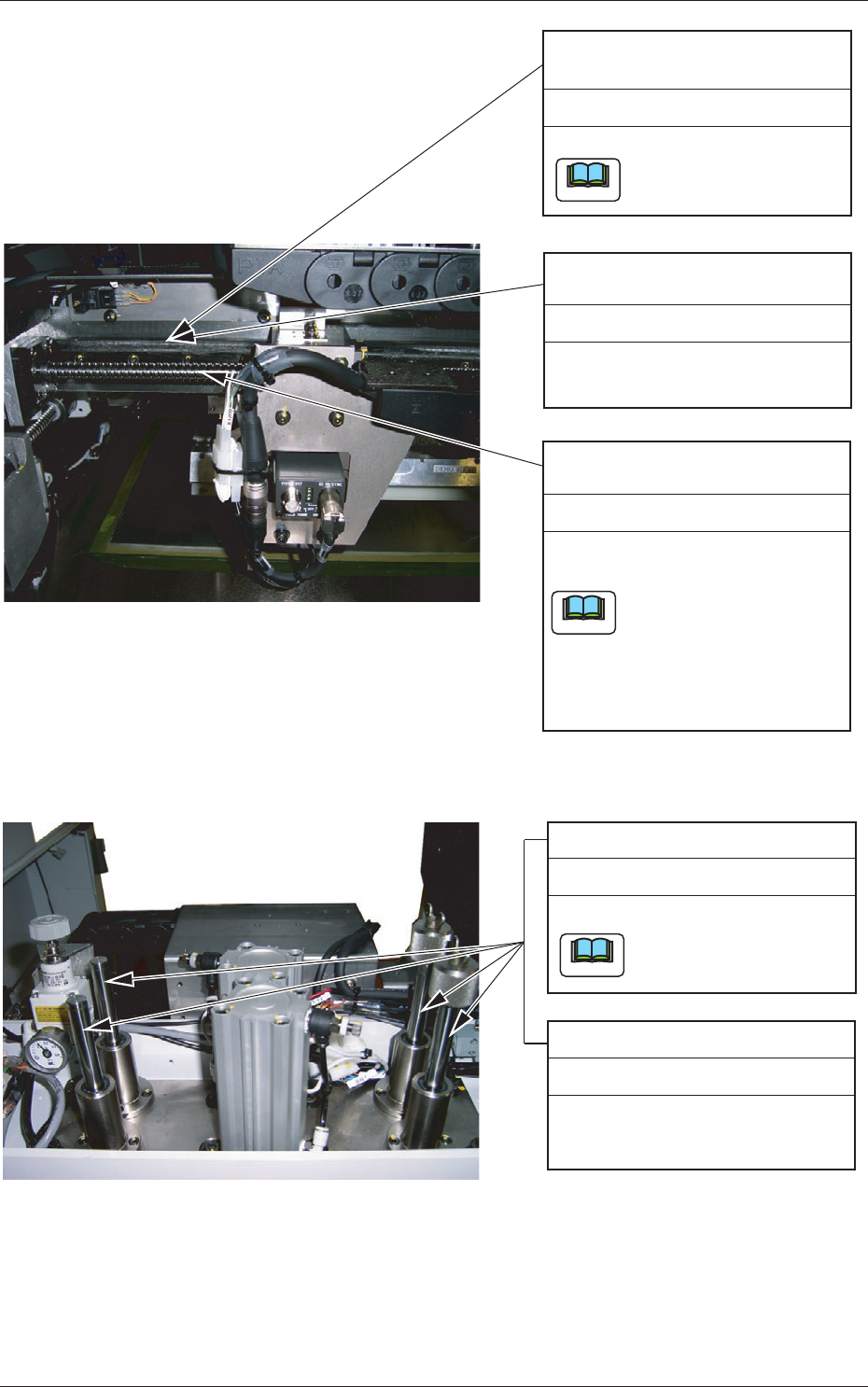

3.3 点検、清掃、給油か所
スクリーン認識X軸
リニアガイド
6か月ごと 給油
スクリーン認識X軸
ボールネジ
6か月ごと 給油
ハケまたはヘラでグリースを
塗布してください。
リニアガイド
油ウエスで清掃してください。
毎月 清掃
ノート
糸クズなどを残さないよ
うにしてください。
スクリーン認識X軸
ハケまたはヘラでグリースを
塗布してください。
グリースを大量に塗ると基
板上やスクリーン上にグ
リースが飛散しますので、
ボールネジ表面に薄く塗る
程度にハケやヘラで伸ばし
てください。
ノート
Fig. 4A11
スキージ上下用ガイドブッシュ
毎月 清掃
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
スキージ上下用ガイドブッシュ
ハケまたはヘラでグリースを
塗布してください。
6か月ごと 給油
Fig. 4A12
0607-002
1-19
Tg1300-ID-MT
3.3 点検、清掃、給油か所

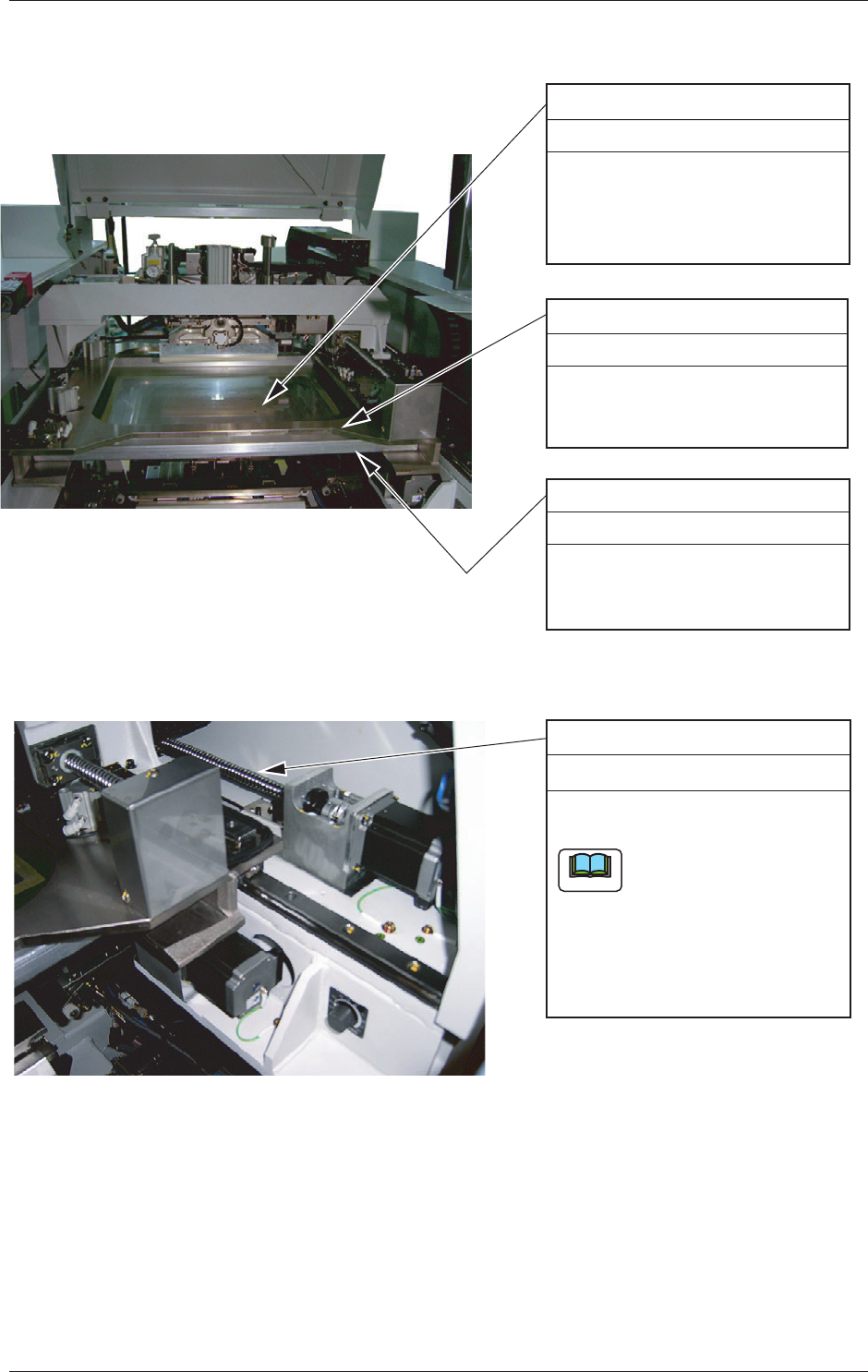

3.3.3 スクリーンホルダ部
スクリーンホルダ上面
毎日 清掃
上面、側面にゴミが付着した場
合は、ウエスなどで取り除いて
ください。
スクリーン印刷パターン
毎日 清掃
使用後は、印刷パターンに目づ
まりがないように工業用アル
コール（溶剤）で超音波洗浄を
してください。
スクリーン下面
毎日 清掃
スクリーンの下面を工業用アル
コール（溶剤）を含んだウエス
などで清掃してください。
Fig. 4A13
グリースを大量に塗ると
基板上やスクリーン上に
グリースが飛散しますの
で、ボールネジ表面に薄
く塗る程度にハケで伸ば
してください。
6か月ごと 給油
スクリーンY軸ボールネジ
ノート
ハケでグリースを塗布してくだ
さい。
Fig. 4A14
0607-002
