1 - 22 Tg 1300 -ID-MT 0607 - 002 3.3 点検、清掃、給油か所 基板認識Y軸リニアガイド (前側左) 6か月ごと 給油 ノート 使用するアタッチメン トはH形です。 基板認識Y軸リニアガイド (前側右) 6か月ごと 給油 ノート 使用するアタッチメン トはH形です。 ハケまたはグリースガンで、 グリースニップルから新しい グリースを給油します。 ハケまたはグリースガンで、 グリースニップルから新しい グリ…

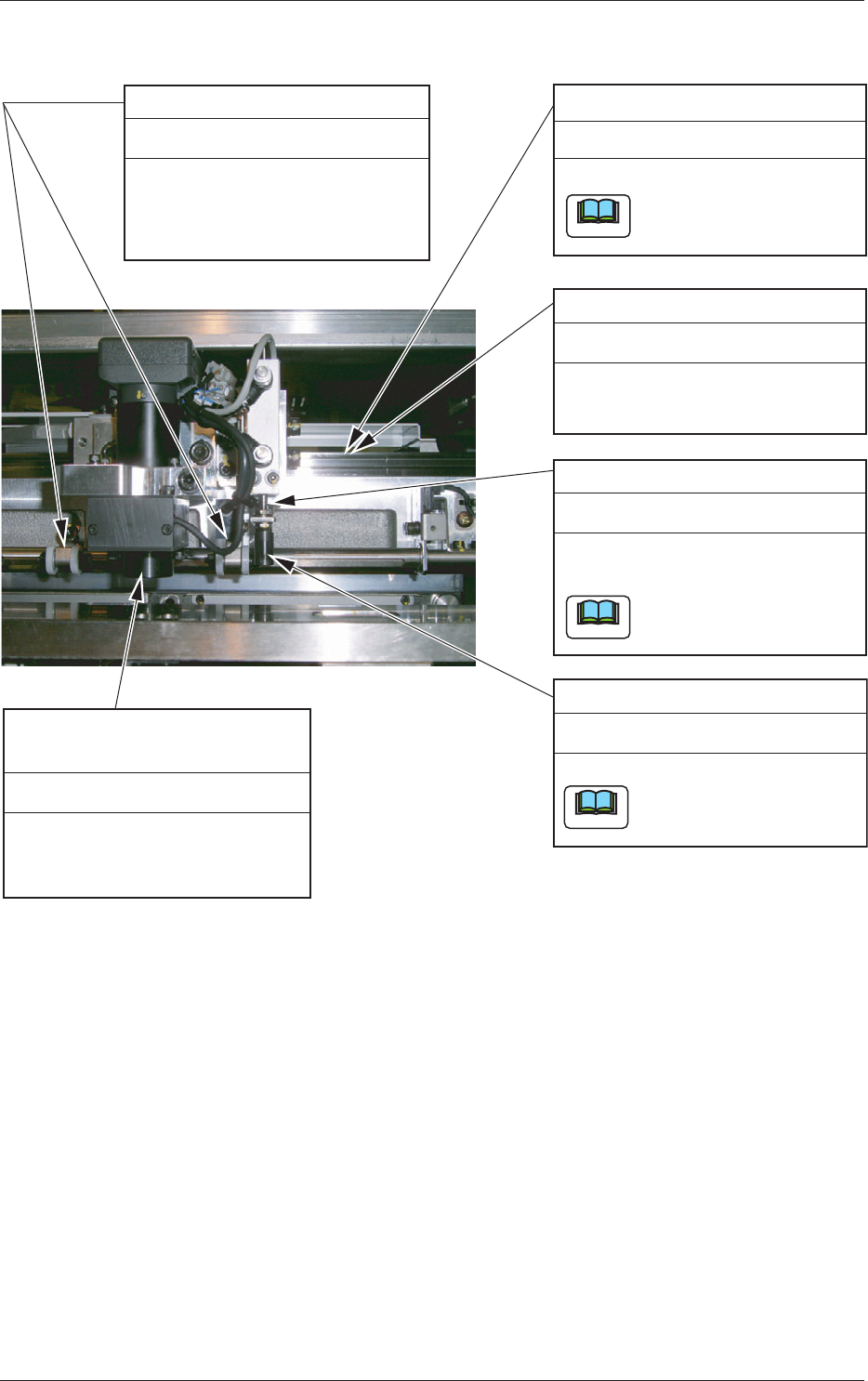

1-21
Tg1300-ID-MT
3.3 点検、清掃、給油か所
3.3.4 基板認識部
基板ストッパ
基板反り上押え(ローラ外周）
ローラ外周面にゴミが付着し
た場合は、ウエスなどで
取り除いてください。
毎週 清掃
ウエスで清掃してください。
毎週 清掃
ノート
糸クズなどを残さないよ
うにしてください。
カメラ（レンズ）
基板認識照明ガラス面
カメラ用エアブローブラシでゴ
ミやホコリを取り除いてくださ
い。
毎月 清掃
基板認識X軸リニアガイド
毎月 清掃
基板認識X軸リニアガイド
ハケまたはヘラでグリースを
塗布してください。
6か月ごと 給油
基板ストッパガイドブッシュ
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
ハケまたはヘラでグリースを
塗布してください。
6か月ごと 給油
ノート
シャフト表面に薄く塗布し
てください。
Fig. 4A16
0607-002
1-22

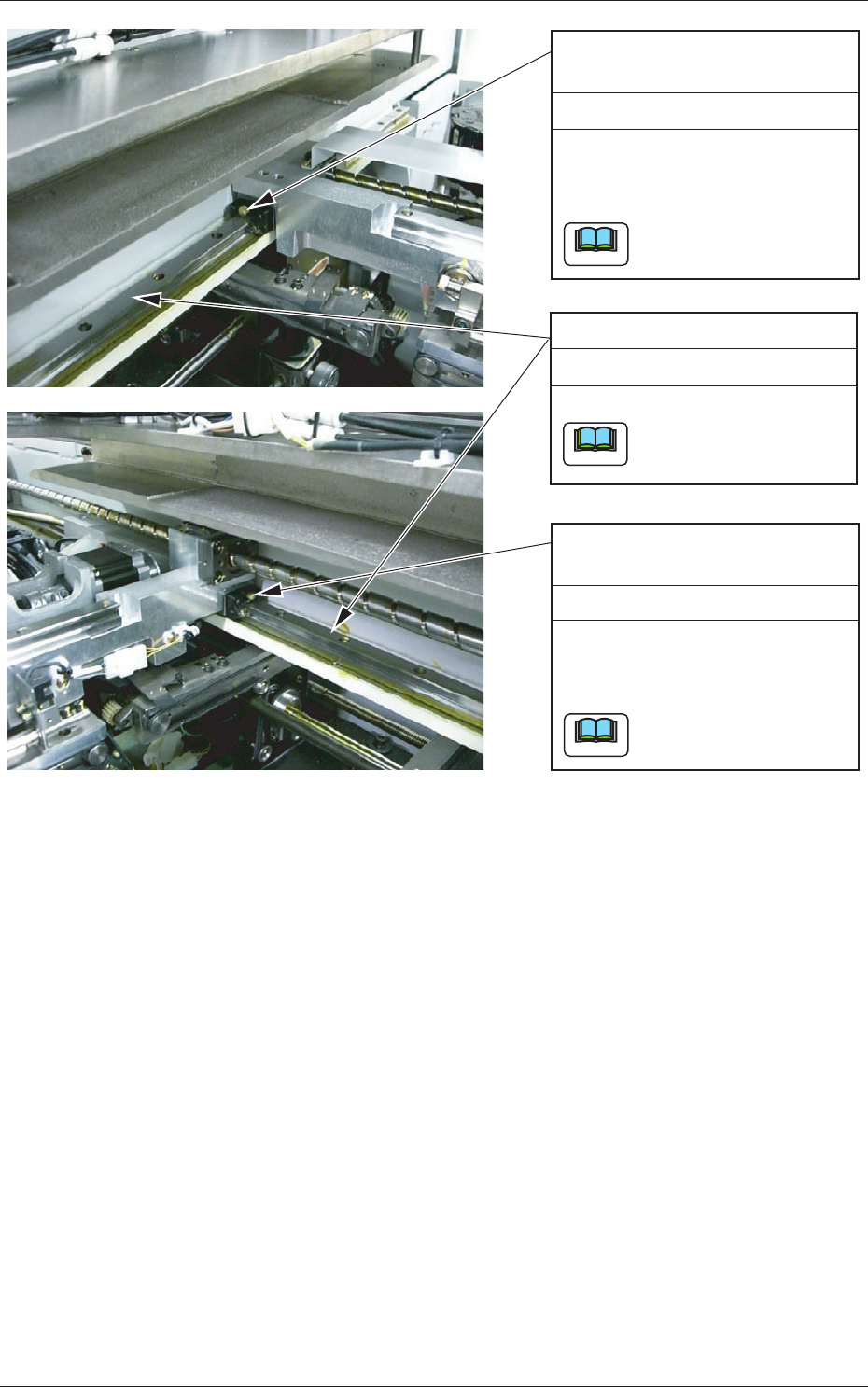

Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所
基板認識Y軸リニアガイド
(前側左)
6か月ごと 給油
ノート
使用するアタッチメン
トはH形です。
基板認識Y軸リニアガイド
(前側右)
6か月ごと 給油
ノート
使用するアタッチメン
トはH形です。
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
基板認識Y軸リニアガイド
毎月 清掃
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
Fig. 4A17

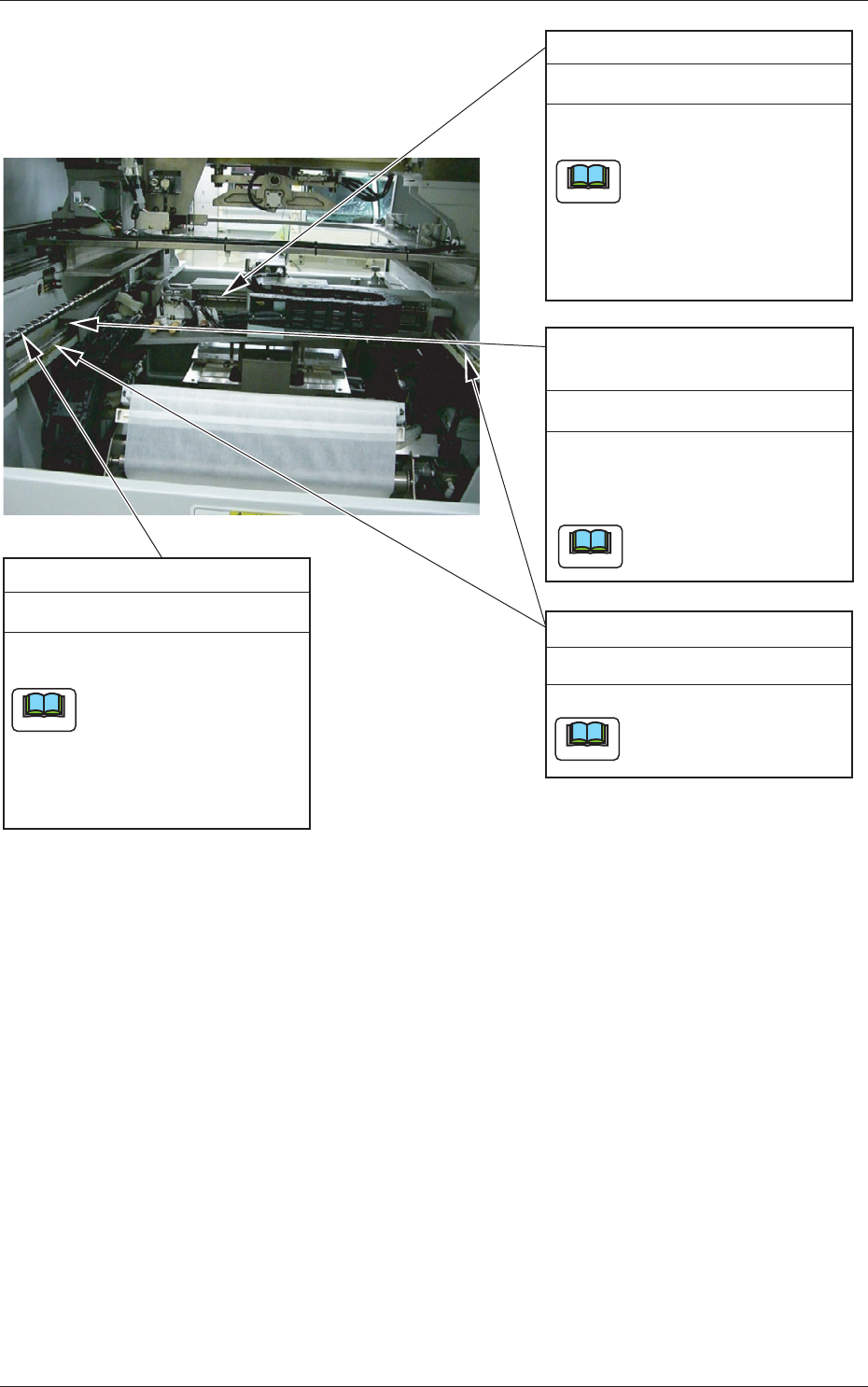

1-23
Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所
基板認識X軸ボールネジ
基板認識Y軸ボールネジ
基板認識Y軸リニアガイド
(後側)
基板認識Y軸リニアガイド
ハケまたはヘラでグリースを
塗布してください。
グリースを大量に塗ると基
板上やスクリーン上にグ
リースが飛散しますので、
ボールネジ表面に薄く塗る
程度にハケやヘラで伸ばし
てください。
6か月ごと 給油
ノート
ハケまたはヘラでグリースを
塗布してください。
グリースを大量に塗ると基
板上やスクリーン上にグ
リースが飛散しますので、
ボールネジ表面に薄く塗る
程度にハケやヘラで伸ばし
てください。
6か月ごと 給油
ノート
油ウエスで清掃してください。
毎月 清掃
ノート
糸クズなどを残さないよ
うにしてください。
6か月ごと 給油
ノート
使用するアタッチメン
トはH形です。
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
Fig. 4A18
